| Моточные изделия |
Трансформаторы для поверхностного монтажа
| Тип |

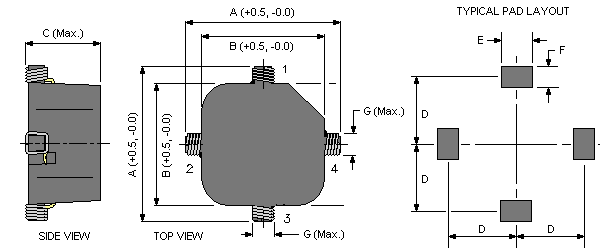

Размеры, мм |
| A |
B |
C |
D |
E |
F |
G |
| 1A |
13 |
10 |
6 |
5,1 |
3 |
3 |
2 |
| 2A |
15 |
12 |
7 |
6,4 |
5 |
3 |
3 |
| 1MA |
13 |
10 |
6 |
5,1 |
3 |
3 |
2 |
| 2MA |
15 |
12 |
7 |
6,4 |
5 |
3 |
3 |

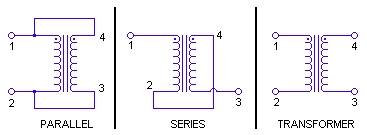

Электрические схемы:
Электрические характеристики:
(Материал сердечников - порошковое железо
с малыми потерями)

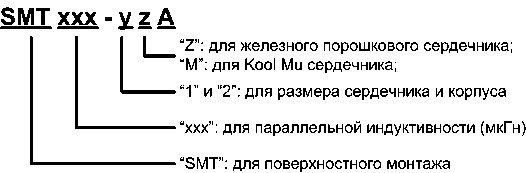

| Наименование |
Параллельное соединение |
Последовательное соединение |
Тип |
Тестовая частота,
кГц |
L, мкГн |
Ток, А |
R, Ом |
L, мкГн |
Ток, А |
R, Ом |
SMT10-1A |
10 |
2,5 |
0,046 |
40 |
1,25 |
0,184 |
1A |
1 |
SMT20-1A |
20 |
1,6 |
0,119 |
80 |
0,8 |
0,48 |
SMT50-1A |
50 |
1,02 |
0,217 |
200 |
0,51 |
0,87 |
SMT82-1A |
82 |
0,73 |
0,444 |
328 |
0,365 |
1,78 |
SMT100-1A |
100 |
0,73 |
0,469 |
400 |
0,365 |
1,88 |
SMT200-1A |
200 |
0,5 |
0,81 |
800 |
0,25 |
3,22 |
SMT300-1A |
300 |
0,42 |
0,95 |
1200 |
0,21 |
3,73 |
SMT10-2A |
10 |
4 |
0,036 |
40 |
2 |
0,15 |
2A |
SMT20-2A |
20 |
2,1 |
0,74 |
80 |
1,05 |
0,3 |
SMT50-2A |
50 |
1,35 |
0,242 |
200 |
0,575 |
0,97 |
SMT100-2A |
100 |
0,98 |
0,332 |
400 |
0,475 |
1,33 |
SMT150-2A |
150 |
0,72 |
0,603 |
600 |
0,36 |
2,42 |
SMT250-2A |
250 |
0,6 |
0,881 |
1000 |
0,3 |
3,53 |
SMT300-2A |
300 |
0,55 |
0,93 |
1200 |
0,275 |
3,72 |
(Материал сердечников - Kool Mu с малыми потерями)
| Наименование |
Параллельное соединение |
Последовательное соединение |
Тип |
Тестовая частота,
кГц |
L, мкГн |
Ток, А |
R, Ом |
L, мкГн |
Ток, А |
R, Ом |
SMT10-1MA |
10 |
2,5 |
0,04 |
40 |
1,25 |
0,16 |
1MA |
1 |
SMT20-1MA |
20 |
1,6 |
0,093 |
80 |
0,8 |
0,372 |
SMT50-1MA |
50 |
1,02 |
0,175 |
200 |
0,51 |
0,7 |
SMT82-1MA |
82 |
0,73 |
0,32 |
328 |
0,365 |
1,28 |
SMT100-1MA |
100 |
0,73 |
0,375 |
400 |
0,365 |
1,5 |
SMT200-1MA |
200 |
0,5 |
0,448 |
800 |
0,25 |
1,792 |
SMT300-1MA |
300 |
0,42 |
0,733 |
1200 |
0,21 |
2,932 |
SMT10-2MA |
10 |
4 |
0,021 |
40 |
2 |
0,084 |
2MA |
SMT20-2MA |
20 |
2,1 |
0,042 |
80 |
1,05 |
0,158 |
SMT50-2MA |
50 |
1,35 |
0,066 |
200 |
0,575 |
0,352 |
SMT100-2MA |
100 |
0,88 |
0,158 |
400 |
0,475 |
0,632 |
SMT150-2MA |
150 |
0,72 |
0,17 |
600 |
0,36 |
0,68 |
SMT250-2MA |
250 |
0,62 |
0,42 |
1000 |
0,3 |
1,68 |
SMT300-2MA |
300 |
0,55 |
0,56 |
1200 |
0,275 |
2,24 |
Упаковка
|
|
|
|
