| Керамические многослойные высокочастотные ЧИП дроссели |
 |

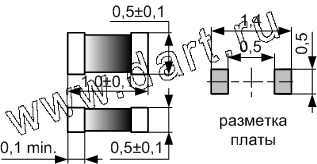

TF100505 (0402)
серия керамических многослойных высокочастотных ЧИП дросселей |
|
Наименование |
Индуктивность, нГн |
Допуск |
Добротность Q тип. |
Частота саморе-зонанса, МГц |
Сопротивление постоянному току, Ом |
Номинальный ток, мА |
при 100 МГц |
при 800 МГц |
TF100505-1N0S |
1,0 при 100 МГц |
S |
10 |
28 |
13500 |
0,10 |
300 |
TF100505-1N2S |
1,2 при 100 МГц |
S |
9 |
28 |
12000 |
0,10 |
300 |
TF100505-1N5S |
1,5 при 100 МГц |
S |
10 |
30 |
10500 |
0,10 |
300 |
TF100505-1N8S |
1,8 при 100 МГц |
S |
10 |
28 |
9400 |
0,10 |
300 |
TF100505-2N2S |
2,2 при 100 МГц |
S |
10 |
30 |
8700 |
0,20 |
300 |
TF100505-2N7S |
2,7 при 100 МГц |
S |
10 |
30 |
7700 |
0,20 |
300 |
TF100505-3N3x |
3,3 при 100 МГц |
S,K |
10 |
30 |
6800 |
0,30 |
300 |
TF100505-3N9x |
3,9 при 100 МГц |
S,K |
11 |
31 |
6300 |
0,30 |
300 |
TF100505-4N7x |
4,7 при 100 МГц |
S,K |
10 |
30 |
5700 |
0,40 |
300 |
TF100505-5N6x |
5,6 при 100 МГц |
S,K |
11 |
31 |
5100 |
0,40 |
300 |
TF100505-6N8x |
6,8 при 100 МГц |
J,K |
10 |
31 |
4550 |
0,50 |
300 |
TF100505-8N2x |
8,2 при 100 МГц |
J,K |
12 |
34 |
4100 |
0,50 |
300 |
TF100505-10Nx |
10,0 при 100 МГц |
J,K |
12 |
32 |
3750 |
0,60 |
300 |
TF100505-12Nx |
12,0 при 100 МГц |
J,K |
12 |
31 |
2950 |
0,60 |
300 |
TF100505-15Nx |
15,0 при 100 МГц |
J,K |
11 |
30 |
2600 |
0,70 |
300 |
TF100505-18Nx |
18,0 при 100 МГц |
J,K |
11 |
29 |
2350 |
0,8 |
300 |
TF100505-22Nx |
22,0 при 100 МГц |
J,K |
11 |
28 |
1950 |
0,90 |
300 |
TF100505-27Nx |
27,0 при 100 МГц |
J,K |
12 |
27 |
1750 |
1,00 |
300 |
TF100505-33Nx |
33,0 при 100 МГц |
J,K |
10 |
25 |
1700 |
1,50 |
200 |
TF100505-39Nx |
39,0 при 100 МГц |
J,K |
10 |
25 |
1650 |
1,80 |
200 |
TF100505-47Nx |
47,0 при 100 МГц |
J,K |
9 |
23 |
1300 |
2,00 |
200 |
Примечения:
a Допуски: K: ±10%, J: ±5%, S: ±0.3 нГн
b Материал: керамика.
c Нет магнитных наводок между соседними дросселями. Идеальны для плотной установки на плату..
d Превосходная добротность в широком диапазоне частот
e Диапазон рабочих частот: -40° C ~ +125° C.
Упаковка
|
|
|
|
