“Argent Angel” SL40 Model Flat PCB Soldering Power Transformers
 |
|
1.Features:
- Fully-encapsulated printed circuit board being able to be directly welded
and assembled.
Perfect outline;
- Low mounting height, compact in structure, solid, vibration-proof, moisture-proof,
flame-resistant and high insulation withstand voltages;
- Easy to use and reconfigure: alternative input/output voltages can be obtained
by changing connections of primary and/or secondary;
- Built-in temperature protector, safer in application
2.Ambient Conditions:
- Ambient temperature: -25...+70°C;
- Relative humid <90% при 40°C;
- Atmospheric pressure: 860~1060mbar (650~800mmHg approximately);
3.Insulation Rating: Class F (155°C).
4.Safety features:
- Dielectric resistance: >1000MОм in normal condition;
- Insulation withstand voltages: 3750V (50HZ)/1 min;
- Insulation impact strength: Continuously 20 times impact of 6KV (50HZ)/50mS;
- Fire retardancy: In conformity with UL94-Vo.
5. Rated Power: 40VA
6. Rated Voltage:
1) Standard series:
Primary: 2x110V±15%-20% 50Hz/60Hz
Secondary: 2x6V, 2x7.5V, 2x9V, 2x12V, 2x15V, 2x18V, 2x21V, 2x24V, 2x27V
2) Non-standard series: It can be customized based on customer's requirements.
7. Universal Technical Parameters of SL Series Standard Product:
| Model |
Power |
Idle
Current |
Idle
Loss |
Voltage
Regulation
Ratio |
Temperature
Rise |
Weight
(g) |
Dimension
LxWxH
(mm3) |
| SL40 |
40VA |
<65mA |
<1.8W |
<12% |
<45°C |
760 |
83.5x70.5x39 |

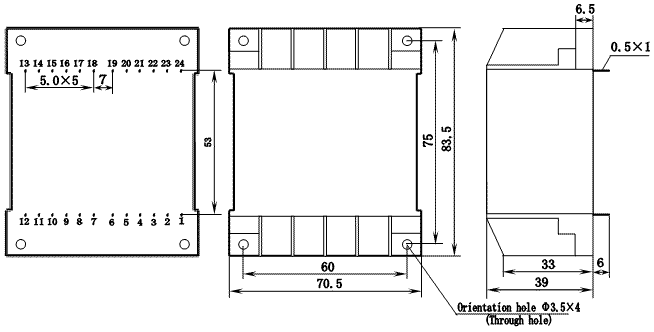

8.Outline, Installation Dimension and Detailed Technical Parameters of SL40
Series Standard Product
| Primary pins |
Primary voltage |
Frequency |
Primary current |
| Rating |
Max. |
Idle |
Full load |
| 1-4/10-7 |
220V |
275V |
50Hz /60Hz |
<65mA |
<200mA |
| Model |
Primary
voltage |
Secondary voltage |
Secondary
current I2
(mA) |
Secondary
Pins |
Equivalent
internal
resistance
(Ом) |
| Idle |
Full load |
| SL40-01 |
2x110V
±15%
50Hz/60Hz
Pins
1-4/9-6 |
2x6.7V |
2x6V |
2x3.33 |
19-17
12-14 |
0.2 |
| SL40-01B |
2x8.4V |
2x7.5V |
2x2.67 |
0.34 |
| SL40-02 |
2x10.1V |
2x9V |
2x2.22 |
0.49 |
| SL40-03 |
2x13.5V |
2x12V |
2x1.67 |
0.9 |
| SL40-04 |
2x16.9V |
2x15V |
2x1.33 |
1.42 |
| SL40-05 |
2x20.4V |
2x18V |
2x1.11 |
2.1 |
| SL40-05B |
2x23.6V |
2x21V |
2x0.95 |
2.8 |
| SL40-06 |
2x27.2V |
2x24V |
2x0.83 |
3.8 |
| SL40-06B |
2x30.6V |
2x27V |
2x0.74 |
4.9 |

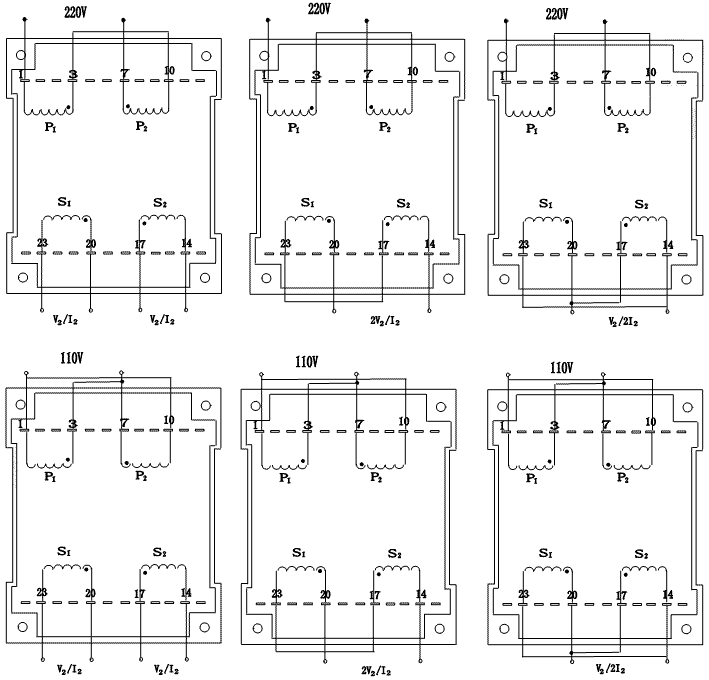

9. Input/Output Wiring Diagrams of SL40 Series Standard Product:
|
|
|
|
|
