Трансформаторы
Серия FA50W
 |
| Series No. |
FA |
AC/DC |
| Output Mode |
|
Single, Double |
| Output Power |
|
50W |
| Primary Output Voltage |
|
5V |
| Secondary Output Voltage |
|
5V 12V 15V 24V |
| Secondary Output Current |
|
<1000 mA |
| EMI Filter Unit |
F |
With EMI Filter Unit |
| Seal Packaging |
C |
Horizontal Mounted |
| Input Features |
Input voltage range |
165~265VAC 200~360VDC |
| Output Features |
Voltage accuracy |
Vout1 Output Voltage ±2%
±Vout2 Output Voltage ±5% |
| Load regulation |
10%~100%Ionom:
△ Voutnom ±0.5% |
| Line regulation |
Vinmin~Vinmax:
△ Voutnom ±0.2% |
| Ripple and noise |
<1% Voutnom (max) |
| Efficiency |
See Model Selection Table |
| Temperature coefficient |
<0.02%/°C(Maximum) |
| Protection Features |
Isolation voltage |
Vin~Vout, Vin ~FG, Vout ~FG
2500VAC/min |
| Isolation resistance |
>100MOM |
| MTBF |
>5x105 h |
| Character of Protection |
Short Circuit Protection (Self-Recovery)
Overheat Protection (Self-Recovery) |
| Ambient Features |
Operating ambient |
-25...+60°C Full Load Use |
| +60...+85°C in Derating |
| Storage temperature |
-40...+105°C |
| Relative density |
10RH...90RH |
| Cooling |
Natual Cooling |
Recommended Output
Capacitor Value
(µF) |
5V1 |
2200µF/16V |
| 5V |
1000µF/16V |
| 12V |
1000µF/25V |
| 15V |
1000µF/25V |
| 24V |
470µF /35V |
| Model Selection Table |
| Model |
Input Voltage Range
(Vac) (Vdc) |
Output Voltage/
Output Current
(V1)/(A1)(V2)/(A2) |
Output
Power |
Typical
Efficiency
(%) |
| FAS50-5-N |
165V~265V 200V~360V |
5/10.00 |
50W |
75 |
| FAS50-12-N |
165V~265V 200V~360V |
12/4.20 |
50W |
80 |
| FAS50-15-N |
165V~265V 200V~360V |
15/3.30 |
50W |
80 |
| FAS50-24-N |
165V~265V 200V~360V |
24/2.10 |
50W |
80 |
| FAD50-5-N |
165V~265V 200V~360V |
±5/5.00 |
50W |
77 |
| FAD50-12-N |
165V~265V 200V~360V |
±12/2.10 |
50W |
80 |
| FAD50-15-N |
165V~265V 200V~360V |
±15/1.65 |
50W |
80 |
| FAD50-24-N |
165V~265V 200V~360V |
±24/1.00 |
50W |
80 |
| FAD50-0505-NFCI |
165V~265V 200V~360V |
5/9.00 5/1.00 |
50W |
75 |
| FAD50-0512-NFCI |
165V~265V 200V~360V |
5/7.60 12/1.00 |
50W |
80 |
| FAD50-0515-NFCI |
165V~265V 200V~360V |
5/7.00 15/1.00 |
50W |
80 |
| FAD50-0524-NFCI |
165V~265V 200V~360V |
5/5.00 24/1.00 |
50W |
80 |

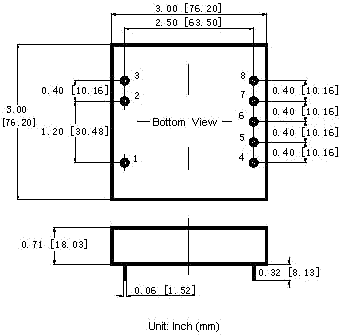

Drawing Diagram
Pin Definitions
| Pin # |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
| Single |
FG |
N |
L |
-S |
TRIM |
+S |
-V |
+V |
Double-Output
Common-Ground |
FG |
N |
L |
-V |
NP |
COM |
NP |
+V |
Double-Output
Isolated |
FG |
N |
L |
-V1 |
+V1 |
NP |
–V2 |
+V2 |
Notes:NP stands for no pin.
|
|
|
|
|
