Трансформаторы
Серия FAS2.5
Mini-Size Single-in-Line Vertical Series
 |
| Series No. |
FA |
AC/DC |
| Output Mode |
S |
Single |
| Output Power |
|
2.5W |
| Output Voltage |
|
5V 12V 15V 24V |
| Input Voltage Range |
W |
85~265VAC |
| EMI Filter Unit |
E |
Without EMI Filter Unit |
| Seal Packaging |
D |
Single-in-line Package (SIP) |
| Input Features |
Input voltage range |
85~265VAC 100~360VDC |
| Output Features |
Voltage accuracy |
Output Voltage ±2% |
| Load regulation |
10%~100%Ionom:
△ Voutnom ±0.5% |
| Line regulation |
Vinmin~Vinmax:
△ Voutnom ±0.2% |
| Ripple and noise |
<1% Voutnom (max) |
| Efficiency |
See Model Selection Table |
| Temperature coefficient |
<0.02%/°C(Maximum) |
| Protection Features |
Isolation voltage |
Vin~Vout:
2500VAC/min |
| Isolation resistance |
>100MOm |
| MTBF |
>5x105 h |
| Character of Protection |
Short Circuit Protection (Self-Recovery)
Overheat Protection (Self-Recovery) |
| Ambient Features |
Operating ambient |
-25...+60°C Full Load Use |
| +60...+85°C in Derating |
| Storage temperature |
-40...+105°C |
| Relative density |
10RH...90RH |
| Cooling |
Natual Cooling |
Recommended Output
Capacitor Value
(µF) |
5V |
470µF/16V |
| 12V |
330µF/25V |
| 15V |
330µF/25V |
| 24V |
220µF/35V |
| Model Selection Table |
| Model |
Input Voltage Range
(Vac) (Vdc) |
Output Voltage/
Output Current
(V)/(A) |
Output
Power |
Typical
Efficiency
(%) |
| FAS2.5-5-WES |
85V~265V 100V~360V |
5/0.50 |
2.5W |
68 |
| FAS2.5-12-WES |
85V~265V 100V~360V |
12/0.22 |
2.5W |
73 |
| FAS2.5-15-WES |
85V~265V 100V~360V |
15/0.17 |
2.5W |
73 |
| FAS2.5-24-WES |
85V~265V 100V~360V |
24/0.11 |
2.5W |
75 |

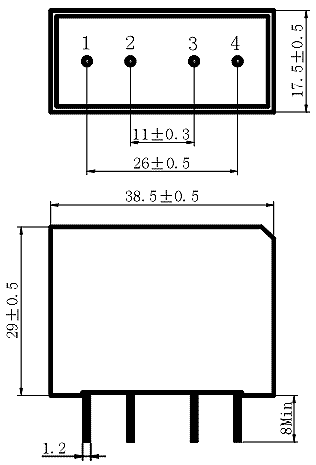

Drawing Diagram
Pin Definitions
| Pin # |
1 |
2 |
3 |
4 |
| Description |
L |
N |
-V |
+V |
|
|
|
|
|
