| Transformers |
Трансформаторы
Серия FM15W
 |
| Series No. |
FM |
DC/DC |
| Output Mode |
|
Single, Double, Triple |
| Output Power |
|
15W |
| Output Voltage |
|
3.3V 5V 12V 15V 24V |
| Input Features |
Input voltage range |
9~18VDC
18~36VDC
36~72VDC
75~150VDC |
| Remote control |
on
-Vin off |
| Output Features |
Voltage accuracy |
±1% Vo1
±3% Vo2 Vo3 |
| Load regulation |
10%~100%Ionom:
△ Voutnom ±0.5% |
| Line regulation |
Vinmin~Vinmax:
△ Voutnom ±0.2% |
| Over current protection |
120%~200% |
| Ripple and noise |
<1% Voutnom (max) |
| Efficiency |
See Model Selection Table |
| Temperature coefficient |
<0.02%/°C(Maximum) |
| Trim Range |
±10% Vo1
Vo2 track Vo1 |
| Protection Features |
Isolation voltage |
Vin~Vout, Vin~Case, Vout~Case >500VDC/min
110V Input: >1500VDC/min |
| Switching frequency |
About 300KHZ |
| MTBF |
>5x105 h |
| Character of Protection |
Long-term Short Circuit Protection
(Self-Recovery) |
| Ambient Features |
Operating ambient |
-25...+60°C Full Load Use |
| +60...+85°C in Derating |
| Storage temperature |
-40...+125°C |
| Relative density |
10RH...90RH |
| Cooling |
Natual Cooling |
| Model Selection Table |
| Model |
Input Voltage Range
(Vdc) |
Output Voltage/
Output Current
(V1)/(A1) |
Output
Power |
Typical
Efficiency
(%) |
| FM15-48S3V3 |
36~72 |
3.3/3.00 |
15W |
76 |
| FM15-48S05 |
36~72 |
5.05/3.00 |
15W |
80 |
| FM15-48S12 |
36~72 |
12/1.25 |
15W |
82 |
| FM15-48S15 |
36~72 |
15/1.00 |
15W |
82 |
| FM15-48S24 |
36~72 |
24/0.67 |
15W |
84 |
| FM15-48D05 |
36~72 |
+5.05/2.00,-5.05/1.00 |
15W |
80 |
| FM15-48D12 |
36~72 |
+12/1.00,-12/0.50 |
15W |
82 |
| FM15-48D15 |
36~72 |
+15/0.80,-15/0.40 |
15W |
82 |
| FM15-48T05D12 |
36~72 |
5.05/2.00, 12/0.25 |
15W |
82 |
| FM15-48T05D15 |
36~72 |
5.05/2.00, 12/0.20 |
15W |
82 |
| FM15-110S3V3 |
75~150 |
3.3/3.00 |
15W |
76 |
| FM15-110S05 |
75~150 |
5.05/3.00 |
15W |
80 |
| FM15-110S12 |
75~150 |
12/1.25 |
15W |
82 |
| FM15-110S15 |
75~150 |
15/1.00 |
15W |
82 |
| FM15-110S24 |
75~150 |
24/0.67 |
15W |
84 |
| FM15-110D05 |
75~150 |
+5.05/2.00,-5.05/1.00 |
15W |
80 |
| FM15-110D12 |
75~150 |
+12/1.00,-12/0.50 |
15W |
82 |
| FM15-110D15 |
75~150 |
+15/0.80,-15/0.40 |
15W |
82 |
| FM15-110T05D12 |
75~150 |
5.05/2.00, 12/0.25 |
15W |
82 |
| FM15-110T05D15 |
75~150 |
5.05/2.00, 12/0.20 |
15W |
82 |
Note:Input voltage range can be selected 12VDC (9~18VDC) 24VDC (18~36VDC)

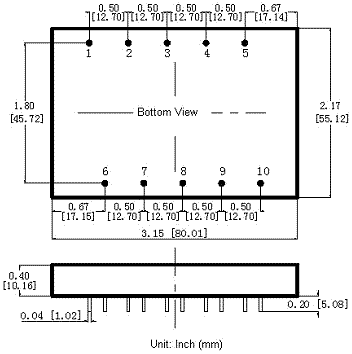

Drawing Diagram
Pin Definitions
| Pin # |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
| Single |
CNT |
TRIM |
-Vin |
+Vin |
NP |
-Vo |
+Vo |
-Vo |
NC |
NC |
| Double |
CNT |
TRIM |
-Vin |
+Vin |
NP |
COM |
Vo1 |
COM |
COM |
Vo2 |
| Triple |
CNT |
TRIM |
-Vin |
+Vin |
NP |
-Vo1 |
+Vo1 |
COM |
Vo2 |
Vo3 |
Notes:NP stands for no pin.
NC stands for empty pin without connection.
|
|
|
|
|
