| Transformers |
Трансформаторы
Серия FM5W
 |
| Series No. |
FM |
DC/DC |
| Output Mode |
|
Single, Double |
| Output Power |
|
5W |
| Output Voltage |
|
3.3V 5V 12V 15V 24V |
| Input Features |
Input voltage range |
9~18VDC
18~36VDC
9~36VDC
36~72VDC
18~72VDC |
| Output Features |
Voltage accuracy |
±1% Vo1
±3% Vo2 |
| Load regulation |
10%~100%Ionom:
△ Voutnom ±0.5% |
| Line regulation |
Vinmin~Vinmax:
△ Voutnom ±0.2% |
| Over current protection |
120%~200% |
| Ripple and noise |
<1% Voutnom (max) |
| Efficiency |
See Model Selection Table |
| Temperature coefficient |
<0.02%/°C(Maximum) |
| Protection Features |
Isolation voltage |
Vin~Vout, Vin~Case, Vout~Case >500VDC/min |
| Switching frequency |
About 300KHZ |
| MTBF |
>5x105 h |
| Character of Protection |
Long-term Short Circuit Protection
(Self-Recovery) |
| Ambient Features |
Operating ambient |
-25...+60°C Full Load Use |
| +60...+85°C in Derating |
| Storage temperature |
-40...+125°C |
| Relative density |
10RH...90RH |
| Cooling |
Natual Cooling |
| Model Selection Table |
| Model |
Input Voltage Range
(Vdc) |
Output Voltage/
Output Current
(V)/(A) |
Output
Power |
Typical
Efficiency
(%) |
| FM5-12S3V3 |
9~18 |
3.3/1.00 |
5W |
74 |
| FM5-12S05 |
9~18 |
5.05/1.00 |
5W |
76 |
| FM5-12S12 |
9~18 |
12/0.42 |
5W |
82 |
| FM5-12S15 |
9~18 |
15/0.33 |
5W |
82 |
| FM5-12S24 |
9~18 |
24/0.21 |
5W |
82 |
| FM5-24S3V3 |
18~36 |
3.3/1.00 |
5W |
76 |
| FM5-24S05 |
18~36 |
5.05/1.00 |
5W |
78 |
| FM5-24S12 |
18~36 |
12/0.42 |
5W |
82 |
| FM5-24S15 |
18~36 |
15/0.33 |
5W |
82 |
| FM5-24S24 |
18~36 |
24/0.21 |
5W |
82 |
| FM5-48S3V3 |
36~72 |
3.3/1.00 |
5W |
76 |
| FM5-48S05 |
36~72 |
5.05/1.00 |
5W |
78 |
| FM5-48S12 |
36~72 |
12/0.42 |
5W |
82 |
| FM5-48S15 |
36~72 |
15/0.33 |
5W |
82 |
| FM5-48S24 |
36~72 |
15/0.21 |
5W |
82 |
| FM5-12D05 |
9~18 |
±5.05/0.50 |
5W |
78 |
| FM5-12D12 |
9~18 |
±12/0.21 |
5W |
82 |
| FM5-12D15 |
9~18 |
±15/0.17 |
5W |
82 |
| FM5-24D05 |
18~36 |
±5.05/0.50 |
5W |
78 |
| FM5-24D12 |
18~36 |
±12/0.21 |
5W |
82 |
| FM5-24D15 |
18~36 |
±15/0.17 |
5W |
82 |
| FM5-48D05 |
36~72 |
±5.05/0.50 |
5W |
78 |
| FM5-48D12 |
36~72 |
±12/0.21 |
5W |
82 |
| FM5-48D15 |
36~72 |
±15/0.17 |
5W |
82 |
Note: Input voltage range can be selected 9V~36V?18V~72V.

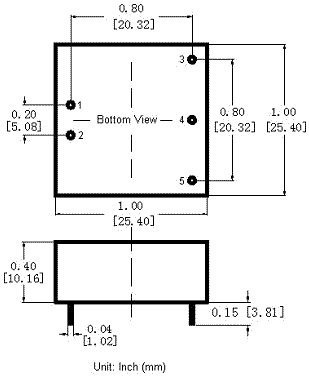

Drawing Diagram
Pin Definitions
| Pin # |
1 |
2 |
3 |
4 |
5 |
| Single |
+Vin |
-Vin |
+Vo |
NP |
-Vo |
| Double |
+Vin |
-Vin |
Vo1 |
COM |
Vo2 |
Notes:NP stands for no pin.
|
|
|
|
|
