| Transformers |
Трансформаторы
Серия FR1W
Fixed Voltage Series
 |
| Series No. |
FR |
DC/DC |
| Output Mode |
|
Single, Double |
| Output Power |
|
1W |
| Output Voltage |
|
2.5V 3.3V 5V 12V 15V 24V |
| Seal Packaging |
A |
|
| Input Features |
Input voltage range |
4.75~5.25VDC
11.40~12.60VDC
14.25~15.75VDC
22.80~25.20VDC
45.60~50.40VDC |
| Output Features |
Voltage accuracy |
Output Voltage ±3% |
| Load regulation |
10%~100%Ionom:
△ Voutnom ±0.5% |
| Line regulation |
Vinmin~Vinmax:
△ Voutnom ±0.2% |
| Ripple and noise |
<1% Voutnom (max) |
| Efficiency |
See Model Selection Table |
| Temperature coefficient |
<0.02%/°C(Maximum) |
| Protection Features |
Isolation voltage |
Vin~Vout, Vin~Case, Vout~Case >500VDC/min |
| MTBF |
>5x105 h |
| Character of Protection |
Short Circuit Protection (No) |
| Ambient Features |
Operating ambient |
-25...+60°C Full Load Use |
| +60...+85°C in Derating |
| Storage temperature |
-40...+125°C |
| Relative density |
10RH...90RH |
| Model Selection Table |
| Model |
Input Voltage Range
(Vdc) |
Output Voltage/
Output Current
(V)/(A) |
Output
Power |
Typical
Efficiency
(%) |
| FR5S2V5/100A |
4.75~5.25 |
2.5/0.10 |
1W |
48 |
| FR5S3V3/100A |
4.75~5.25 |
3.3/0.10 |
1W |
48 |
| FR5S5/100A |
4.75~5.25 |
5/0.10 |
1W |
48 |
| FR5S12/100A |
4.75~5.25 |
12/0.10 |
1W |
55 |
| FR5S15/100A |
4.75~5.25 |
15/0.10 |
1W |
55 |
| FR5S24/50A |
4.75~5.25 |
24/0.05 |
1W |
55 |
| FR12S2V5/100A |
11.40~12.60 |
2.5/0.10 |
1W |
48 |
| FR12S3V3/100A |
11.40~12.60 |
3.3/0.10 |
1W |
48 |
| FR12S5/100A |
11.40~12.60 |
5/0.10 |
1W |
48 |
| FR12S12/100A |
11.40~12.60 |
12/0.10 |
1W |
55 |
| FR12S15/100A |
11.40~12.60 |
15/0.10 |
1W |
55 |
| FR12S24/50A |
11.40~12.60 |
24/0.05 |
1W |
55 |
| FR24S2V5/100A |
22.80~25.20 |
2.5/0.10 |
1W |
48 |
| FR24S3V3/100A |
22.80~25.20 |
3.3/0.10 |
1W |
48 |
| FR24S5/100A |
22.80~25.20 |
5/0.10 |
1W |
48 |
| FR24S12/100A |
22.80~25.20 |
12/0.10 |
1W |
55 |
| FR24S15/100A |
22.80~25.20 |
15/0.10 |
1W |
55 |
| FR24S24/50A |
22.80~25.20 |
24/0.05 |
1W |
55 |
| FR5D5/100A |
4.75~5.25 |
±5/0.10 |
1W |
48 |
| FR5D12/50A |
4.75~5.25 |
±12/0.05 |
1W |
55 |
| FR5D15/50A |
4.75~5.25 |
±15/0.05 |
1W |
55 |
| FR5D24/20A |
4.75~5.25 |
±24/0.02 |
1W |
55 |
| FR12D5/100A |
11.40~12.60 |
±5/0.10 |
1W |
48 |
| FR12D12/50A |
11.40~12.60 |
±12/0.05 |
1W |
55 |
| FR12D15/50A |
11.40~12.60 |
±15/0.05 |
1W |
55 |
| FR12D24/20A |
11.40~12.60 |
±24/0.02 |
1W |
55 |
| FR24D5/100A |
22.80~25.20 |
±5/0.10 |
1W |
48 |
| FR24D12/50A |
22.80~25.20 |
±12/0.05 |
1W |
55 |
| FR24D15/50A |
22.80~25.20 |
±15/0.05 |
1W |
55 |
| FR24D24/20A |
22.80~25.20 |
±24/0.02 |
1W |
55 |

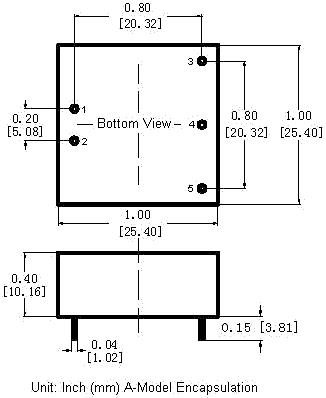

Drawing Diagram
Pin Definitions
| Pin # |
1 |
2 |
3 |
4 |
5 |
| Single |
+Vin |
-Vin |
+Vo |
NP |
-Vo |
| Double |
+Vin |
-Vin |
Vo1 |
COM |
Vo2 |
|
|
|
|
|
