Серия FTA5~15W
Three-phase Input Series
 |
| Series No. |
FTA |
AC/DC |
| Output Mode |
|
Single, Double, Triple |
| Output Power |
|
5~15W |
| Primary Output Voltage |
|
5V |
| Secondary Output Voltage |
|
5V 12V 15V 24V |
| Secondary Output Current |
|
100~500 mA |
| EMI Filter Unit |
F |
With EMI Filter Unit |
| Seal Packaging |
C |
Horizontal Mounted |
| Input Features |
Input voltage range |
285~455VAC 400~640VDC
(three-phase four-wire)
(Note:line voltage) |
| Output Features |
Voltage accuracy |
Vout1 Output Voltage ±2%
Vout2 Output Voltage ±5% |
| Load regulation |
10%~100%Ionom:
△ Voutnom ±0.5% |
| Line regulation |
Vinmin~Vinmax:
△ Voutnom ±0.2% |
| Ripple and noise |
<1% Voutnom (max) |
| Efficiency |
See Model Selection Table |
| Temperature coefficient |
<0.02%/°C(Maximum) |
| Protection Features |
Isolation voltage |
Vin~Vout, Vin ~FG, Vout ~FG
2500VAC/min |
| Isolation resistance |
>100 MOm |
| MTBF |
>5x105 h |
| Character of Protection |
Short Circuit Protection (Self-Recovery)
Overheat Protection (Self-Recovery) |
| Ambient Features |
Operating ambient |
-25...+60°C Full Load Use |
| +60...+85°C in Derating |
| Storage temperature |
-30...+105°C |
| Relative density |
10RH...90RH |
| Cooling |
Natual Cooling |
FTA series AC/DC power modules are designed for the device using three-phase
powers that line voltage is 285~455 VAC (380 VAC) of three-phase four-wire systems.
The FTA series have all the characteristics of FA series, and can also work normally
even one or two phases are missing. Therefore the model naming method is the same
except the Series No. is different.

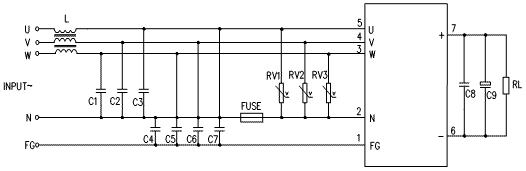

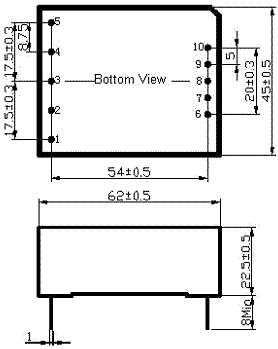

Drawing Diagram
Pin Definitions
| Pin # |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
| Single |
FG |
N |
W |
V |
U |
-V |
NP |
NP |
NP |
+V |
Double-Output
Common-Ground |
FG |
N |
W |
V |
U |
-V |
NP |
COM |
NP |
+V |
| Double-Output Isolated |
FG |
N |
W |
V |
U |
-V1 |
+V1 |
NP |
-V2 |
+V2 |
| Triple-Output Isolated |
FG |
N |
W |
V |
U |
-V1 |
+V1 |
-V2 |
COM |
+V2 |
|
|
|
|
|
