| Transformers |
Трансформаторы
Серия VA100W
 |
| Series No. |
VA |
AC/DC |
| Output Mode |
S |
Single |
| Output Power |
|
100W |
| Output Voltage |
|
5V 12V 15V 24V |
| EMI Filter Unit |
F |
With EMI Filter Unit |
| Seal Packaging |
C |
Horizontal Mounted |
| Input Features |
Input voltage range |
165~265VAC 200~360VDC |
| Output Features |
Voltage accuracy |
Vout1 Output Voltage ±2%
±Vout2 Output Voltage ±5% |
| Load regulation |
10%~100%Ionom:
△ Voutnom ±0.5% |
| Line regulation |
Vinmin~Vinmax:
△ Voutnom ±0.2% |
| Ripple and noise |
<1% Voutnom (max) |
| Efficiency |
See Model Selection Table |
| Temperature coefficient |
<0.02%/°C(Maximum) |
| Protection Features |
Isolation voltage |
Vin~Vout, Vin~Case, Vout~Case >500VDC/min |
| Switching frequency |
About 300KHZ |
| MTBF |
>5x105 h |
| Character of Protection |
Long-term Short Circuit Protection
(Self-Recovery) |
| Ambient Features |
Operating ambient |
-25...+55°C Full Load Use |
| +55...+85°C in Derating |
| Storage temperature |
-40...+105°C |
| Relative density |
10RH...90RH |
| Cooling |
Natual Cooling |
Recommended Output
Capacitor Value
(µF) |
5V1 |
4700µF/16V |
| 12V |
1000µF/25V |
| 15V |
1000µF/25V |
| 24V |
470µF /35V |
| Model Selection Table |
| Model |
Input Voltage Range
(Vac) (Vdc) |
Output Voltage/
Output Current
(V)/(A) |
Output
Power |
Typical
Efficiency
(%) |
| VAS100-5-N |
165V~265V 200V~360V |
5/20.00 |
100W |
75 |
| VAS100-12-N |
165V~265V 200V~360V |
12/8.40 |
100W |
80 |
| VAS100-15-N |
165V~265V 200V~360V |
15/6.60 |
100W |
80 |
| VAS100-24-N |
165V~265V 200V~360V |
24/4.20 |
100W |
80 |

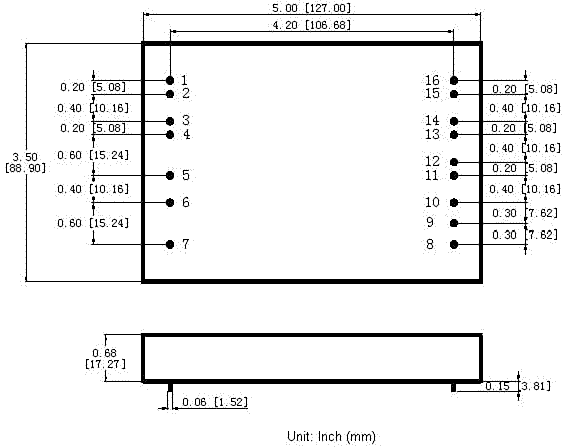

Drawing Diagram
Pin Definitions
| Pin # |
1-2 |
3-4 |
5 |
6 |
7 |
8 |
9 |
10 |
11-12 |
13-14 |
15-16 |
| Description |
N |
L |
NP |
FG |
NC |
-S |
TRIM |
+S |
-V |
NP |
+V |
Notes:NP stands for no pin.
NC stands for empty pin without connection.
|
|
|
|
|
