1.Возможности:
- Полностью герметичный для печатных плат;
- Компактная структура, виброзащита, влагозащита, трудновоспламеняемый, высокая
диэлектрическая стойкость;
- Низкий ток холостого хода, высокий коэффициент мощности, высокий запас по
превышению входного напрядения;
- по сравнению с T серией, выше надежность и лучше приспосабливаемость к окружающей
среде
- Встроенная температурная защита, безопасен в применении
2.Окружающие условия:
- Температура окружающей среды: -25...+70°C;
- Влажность <90% при 40°C;
- Атмосферное давление: 860~1060mbar (650~800mmHg приблизительно);
3.Изоляция: класс B (155°C).
4.Меры обеспечения безопасности:
- Сопротивление изоляции: >1000MОм в нормальных условиях;
- Напряжение пробоя изоляции: 3750V (50 Гц)/1 мин;
- Прочность изоляции: непрерывные 20 кратные импульсы по 6KV (50Гц)/50mS;
5. Номинальная мощность:1VA
6. Номинальное напряжение:
1) Стандартная серия:
Первичное: 220V±15% 50Гц/60Гц
Вторичное:
одиночный выход:6V, 7.5V, 9V, 12V, 15V, 18V, 21V, 24V, 27V;
сдвоенный выход:2x6V, 2x7.5V, 2x9V, 2x12V, 2x15V, 2x18V, 2x21V, 2x24V, 2x27V
2) Нестандартная серия: может быть изготовлена по заказу
7. Универсальные технические параметры стандартной S серии:
| No. |
модель |
мощность |
ток
холостого
хода |
реактивные
потери |
отношение
напряжений |
подъем
температуры |
вес
(г) |
размеры
LxWxH
(мм3) |
| 1 |
S0.25 |
0.25VA |
<2.5mA |
<0.10W |
<26% |
<10°C |
40 |
26x22.5x23 |
| 2 |
S0.35L |
0.35VA |
<3.5mA |
<0.20W |
<45% |
<10°C |
40 |
32.6x27.6x16 |
| 3 |
S0.5 |
0.5VA |
<4.5mA |
<0.30W |
<30% |
<10°C |
50 |
26x22.4x26 |
| 4 |
S0.6 |
0.6VA |
<3.0mA |
<0.12W |
<38% |
<11°C |
60 |
30.5x27.5x20.5 |
| 5 |
S0.8 |
0.8VA |
<4.0mA |
<0.20W |
<20% |
<12°C |
75 |
30.5x27.5x25 |
| 6 |
S1 |
1VA |
<4.5mA |
<0.15W |
<20% |
<12°C |
75 |
30.5x27.5x25 |
| 7 |
S1L |
1VA |
<8.0mA |
<0.17W |
<23% |
<12°C |
75 |
32.6x27.6x22.2 |
| 8 |
S1.2 |
1.2VA |
<7.0mA |
<0.25W |
<16% |
<15°C |
100 |
30.5x27.5x31.25 |
| 9 |
S1.3L |
1.3VA |
<7.5mA |
<0.26W |
<17% |
<15°C |
110 |
43x35x22 |
| 10 |
S1.5 |
1.5VA |
<7.5mA |
<0.20W |
<17.5% |
<15°C |
100 |
30.5x27.5x31.25 |
| 11 |
S1.5L |
1.5VA |
<8.0mA |
<0.35W |
<12.5% |
<15°C |
125 |
43x35x24.5 |
| 12 |
S2 |
2VA |
<7.5mA |
<0.20W |
<15% |
<15°C |
125 |
37.5x32x31 |
| 13 |
S2L |
2VA |
<8.5mA |
<0.35W |
<15% |
<15°C |
135 |
44x36x26.5 |
| 14 |
S2S |
2VA |
<12mA |
<0.25W |
<21% |
<15°C |
135 |
32.6x27.6x31.25 |
| 15 |
S3 |
3VA |
<8.0mA |
<0.25W |
<15% |
<15°C |
155 |
37.5x32x35 |
| 16 |
S4 |
4VA |
<16mA |
<0.50W |
<13% |
<18°C |
195 |
45x37x33 |
| 17 |
S5 |
5VA |
<18mA |
<0.35W |
<13% |
<18°C |
195 |
45x37x33 |
| 18 |
S8 |
8VA |
<20mA |
<0.80W |
<20% |
<18°C |
275 |
51x43x33.8 |
| 19 |
S10 |
10VA |
<20mA |
<0.65W |
<15% |
<20°C |
300 |
51x43x36 |
| 20 |
S12 |
12VA |
<20mA |
<0.50W |
<15% |
<20°C |
300 |
51x43x36 |
| 21 |
S15 |
15VA |
<28mA |
<0.70W |
<11% |
<22°C |
415 |
58.5x49x40 |
| 22 |
S18 |
18VA |
<28mA |
<0.60W |
<10% |
<22°C |
415 |
58.5x49x40 |

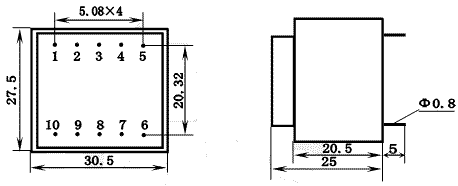

8.Чертеж, установочные размеры и подробные технические параметры S1
| выводы первичной обмотки |
первичное напряжение |
частота |
первичный ток |
| номинальное |
максимальное |
холостой ход |
полная нагрузка |
| 1-5 |
220V |
275V |
50Гц /60Гц |
<6mA |
<9mA |
| модель |
обмотки |
вторичное напряжение |
вторичный ток
(мА) |
выводы
вторичных
обмоток |
эквивалентное
внутреннее
сопротивление
(Ом) |
| холостой ход |
полная нагрузка |
| S1-01 |
 |
7.6V |
6V |
167 |
7-9 |
11 |
| S1-01B |
9.5V |
7.5V |
133 |
17.5 |
| S1-02 |
11.4V |
9V |
111 |
25.5 |
| S1-03 |
15.22V |
12V |
83 |
45.5 |
| S1-04 |
19V |
15V |
67 |
70.5 |
| S1-05 |
22.8V |
18V |
55.6 |
102 |
| S1-05B |
26.6V |
21V |
47.6 |
140 |
| S1-06 |
30.4V |
24V |
41.7 |
182 |
| S1-06B |
34.2V |
27V |
37 |
230 |
| S1-07 |
 |
2x7.6V |
2x6V |
2x83 |
6-7
9-10 |
2x22 |
| S1-07B |
2x9.5V |
2x7.5V |
2x67 |
2x35 |
| S1-08 |
2x11.4V |
2x9V |
2x55.6 |
2x51 |
| S1-09 |
2x15.22V |
2x12V |
2x41.7 |
2x91 |
| S1-10 |
2x19V |
2x15V |
2x33 |
2x141 |
| S1-11 |
2x22.8V |
2x18V |
2x27.8 |
2x204 |
| S1-11B |
2x26.6V |
2x21V |
2x23.8 |
2x280 |
| S1-12 |
2x30.4V |
2x24V |
2x20.8 |
2x364 |
| S1-12B |
2x34.2V |
2x27V |
2x18.5 |
2x460 |
|
