| Transformers |
Трансформаторы герметичные для печатных плат
Серия TR15 (15VA)
 |
|
1.Features:
- Standard card-track installation, easy to use, perfect outline;
- Compact in structure, solid, vibration-proof, moisture-proof, flame-resistant,
high dielectric strength;
- Input and output terminals are standard type, flexible to use.
2.Ambient Conditions:
- Ambient temperature: -25...+40°C;
- Relative humid <90% при 40°C;
- Atmospheric pressure: 860~1060mbar (650~800mmHg approximately);
3.Insulation Rating: Class E (120°C).
4.Safety features:
- Dielectric resistance: >1000MОм in normal condition;
- Insulation withstand voltages: Better than GB/T15290 standard requirements.
- Fire retardancy: In conformity with UL94-Vo;
- Insulation impact strength: Continuously 10 times impact of 6KV (50HZ)/50mS;
5. Rated Power: 15VA
6. Rated Voltage:
1) Standard series:
Primary: 220V±10% 50Hz/60Hz
Secondary:
single output:6V, 7.5V, 9V, 12V, 15V, 18V, 21V, 24V, 27V;
double output:2x6V, 2x7.5V, 2x9V, 2x12V, 2x15V, 2x18V, 2x21V, 2x24V, 2x27V
2) Non-standard series: It can be customized based on customer's requirements.
7. Universal Technical Parameters of TR Series Product:
| No. |
Model |
Power |
Idle
Current |
Idle
Loss |
Voltage
Regulation
Ratio |
Temperature
Rise |
Weight
(g) |
Dimension
LxWxH
(mm3) |
| 1 |
TR |
15VA |
<40 mA |
<1.08W |
<20% |
<24°C |
380 |
84.5x37x65 |

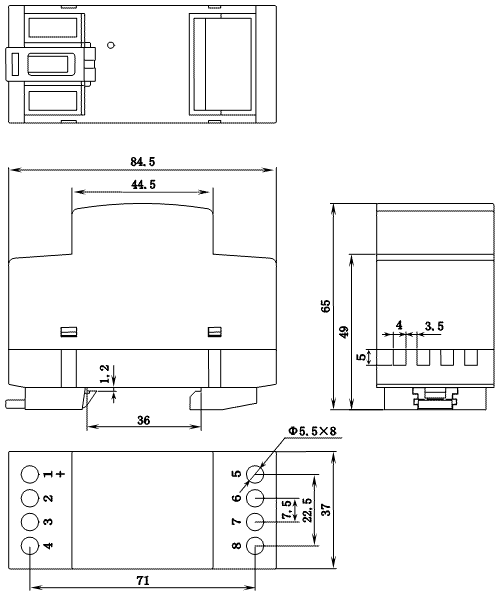

8.Outline, Installation Dimension and Detailed Technical Parameters of TR Series
| Primary pins |
Primary voltage |
Frequency |
Primary current |
| Rating |
Max. |
Idle |
Full load |
| 1-4 |
220V |
253V |
50 Hz |
<40mA |
<90mA |
| Model |
Windings |
Secondary voltage |
Secondary
current
(mA) |
Secondary
Pins |
Equivalent
internal
resistance
(Ом) |
| Idle |
Full load |
| TR15-01 |
 |
7.25V |
6V |
2500 |
6-7 |
0.54 |
| TR15-01B |
9.12V |
7.5V |
2000 |
0.88 |
| TR15-02 |
10.87V |
9V |
1667 |
1.2 |
| TR15-03 |
14.5V |
12V |
1250 |
2.12 |
| TR15-04 |
18.25V |
15V |
1000 |
3.43 |
| TR15-05 |
21.6V |
18V |
833 |
4.85 |
| TR15-05B |
25.25V |
21V |
714 |
6.37 |
| TR15-06 |
28.25V |
24V |
625 |
8 |
| TR15-06B |
32.25V |
27V |
555 |
10.7 |
| TR15-07 |
 |
2x7.25V |
2x6V |
2x1250 |
5-6
7-8 |
2x1.08 |
| TR15-07B |
2x9.12V |
2x7.5V |
2x1000 |
2x1.64 |
| TR15-08 |
2x11.0V |
2x9V |
2x833 |
2x2.46 |
| TR15-09 |
2x14.75V |
2x12V |
2x625 |
2x4.46 |
| TR15-10 |
2x18.1V |
2x15V |
2x500 |
2x6.68 |
| TR15-11 |
2x21.75V |
2x18V |
2x416 |
2x9.74 |
| TR15-11B |
2x25.5V |
2x21V |
2x357 |
2x13.2 |
| TR15-12 |
2x28.75V |
2x24V |
2x312 |
2x16.9 |
| TR15-12B |
2x32.5V |
2x27V |
2x277 |
2x21.4 |
|
|
|
|
|
