Система испытания солнечных батарей M9100 Multi – это простоя в управлении и контроле программа, разработанная компанией Maynuo Electronic Co. и применяющаяся для электронных нагрузок серии М97 для параллельного многоканального тестирования солнечных батарей. С помощью этой программы можно не только точно отслеживать максимальную мощность (Pmax), но также сохранять и экспортировать данные в таблицу Excel в реальном времени. Это по-настоящему профессиональное программное обеспечение для испытания солнечных батарей и анализа данных.
С ростом применения солнечной энергии растет и потребность в испытании солнечных батарей (и солнечных модулей). Кроме того, по мере увеличения размера батарей и их эффективности, для тестирования требуется такое оборудование, которое может обеспечить больший коэффициент тока и более высокую мощность. Наши электронные нагрузки серии М97 обеспечивают диапазон мощности от 150 Вт до 200 кВт и ток от 15 А до 1500 А, что полностью соответствует требованиям испытания солнечных батарей (и модулей) на мощность и ток.
Обычно требуется тестирование следующих основных параметров:
Vopen – напряжение холостого хода (напряжение батареи при нулевом токе).
Ishort – ток короткого замыкания (ток, отдаваемый батареей при нулевом сопротивлении электронной нагрузки).
Pmax – максимальная мощность батареи. Точка Pmax на кривой I-V обычно называется точкой максимальной мощности.
Ipmax – значение тока при максимальной мощности батареи Pmax.
Vpmax – значение напряжения при максимальной мощности батареи Pmax.
Rpmax – значение напряжения при максимальной мощности батареи Pmax.
FF – фактор заполнения; соотношение между Pmax и Vopen, которое равно Pmax/(Vopen*Ishort). FF – важный параметр, напрямую влияющий на производительность солнечной батареи. Чем больше значение FF, тем больше производительность солнечной батареи.
Rs – последовательное сопротивление батареи.
Rsh – параллельное сопротивление батареи.
Электронная нагрузка серии М97 может работать в режиме постоянного напряжения (режим CV). В режиме CV электронная нагрузка может контролировать напряжение в батарее, делая его постоянным благодаря регулированию протекающего тока, поэтому режим CV может применяться для сканирования напряжения. На каждом этапе сканирования электронная нагрузка может контролировать выходное напряжение солнечной батареи, а затем измерять производимый ток. Так что режим CV оптимально подходит для испытания солнечной батареи. Конечно, можно также использовать режимы CC/CR/CW, в зависимости от требований тестирования.
Компания Nanjing Maynuo Electronic Co. использовала свои технические разработки и создала систему испытания солнечных батарей M9100 multi на основе своей основной продукции высочайшего качества и экономичности – программируемых электронных нагрузок серии М97. Система испытания солнечных батарей M9100 multi – самая экономичная в своей области, поэтому она быстро завоевывает рынок. Интенсивность света сильно варьируется ночью и днем, поэтому максимальная мощность Pmax также варьируется. Традиционный тестовый режим имеет очень низкую точность испытания при таких перепадах рабочих условий, поэтому очень сложно бывает выполнить все требования испытания. Для таких условий разработчики компании Maynuo создали «умный» режим тестирования, состоящий из двух частей – сначала приблизительное исследование, затем точный анализ – с помощью которого точка Pmax может быть найдена быстрее и точнее. Кроме того, наше программное обеспечение М9100 можно использовать для автоматического завершения тестирования в определенный момент. Эта программа полностью отвечает всем требованиям для контроля испытания солнечных батарей в реальном времени в ночных или дневных условиях.
Параметры:
Возможно автоматическое тестирование параметров солнечных батарей в заданное время. Можно установить два таймера для выполнения задания. Выполнение задания может начаться уже через 1 минуту после установки таймера.
Возможно тестирование следующих значений: максимальная мощность (Pmax), коэффициент тока (Ipmax), коэффициент напряжения (Vpmax) и коэффициент сопротивления (Rpmax) при максимальной мощности, ток короткого замыкания (Ishort), напряжение холостого хода (Vopen) и фактор заполнения (FF).

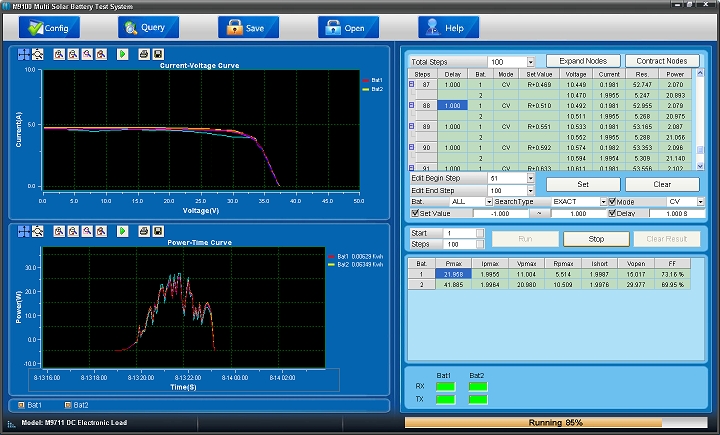

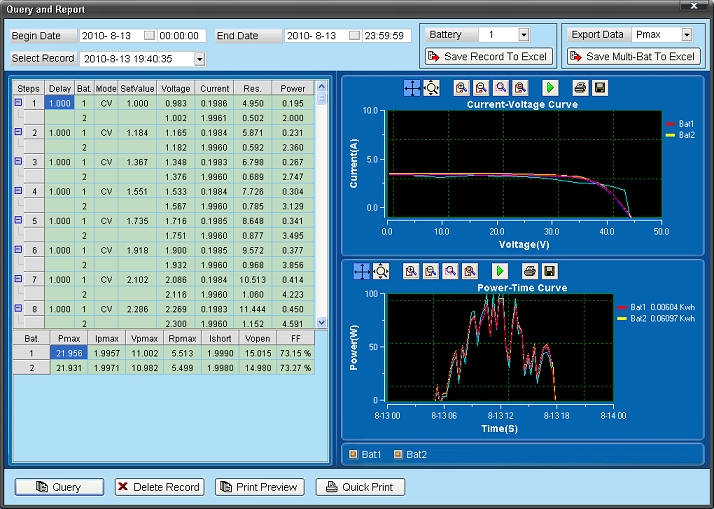

В интерфейсе испытания в реальном времени может отображаться кривая I-V, кривая P-T за период в 24 часа при максимальной мощности. В интерфейсе запроса может отображаться кривая P-T за любой промежуток времени.

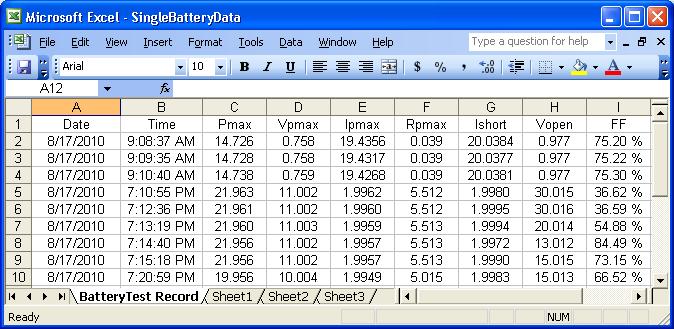

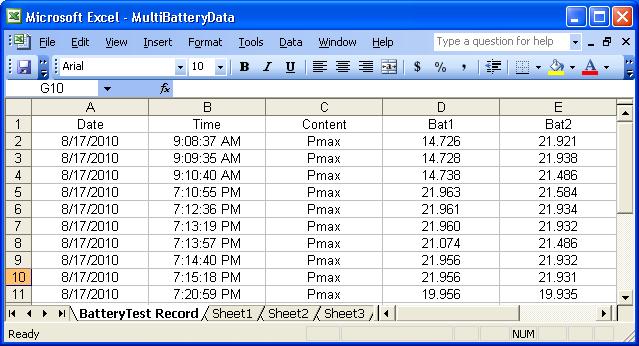

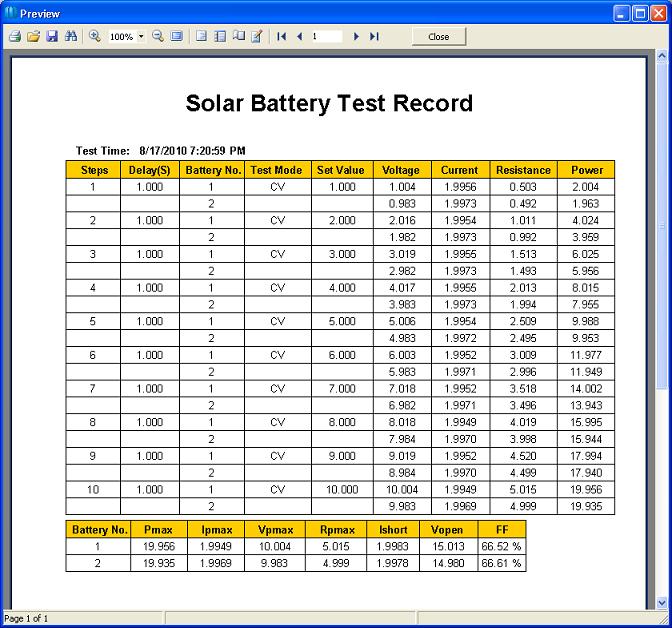

Возможна печать отчета и его экспорт в таблицу Excel.
Поддержка одновременного многоканального параллельного тестирования солнечной батареи. При этом сохраняется высокая скорость тестирования.
Для каждой батареи с одинаковыми или различными характеристиками можно составить список испытаний с разными режимами (CV/CC/CR/CW) и разными параметрами испытания.
Для каждого канала максимальный шаг испытаний равен 1000, а минимальный – 0.001, при этом точность очень высока.
Имеются «умные» режимы поиска, состоящие из двух частей: приблизительный и точный поиск, что помогает быстро и точно определить точку Pmax. Это оптимально подходит для отслеживания в реальном времени дневных и ночных условий.
|
