Измерительные приборы Maynuo
Программируемая электронная нагрузка постоянного тока
Серия М97

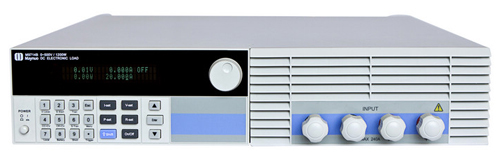

M9714B (0-60A/0-500V/1200W)

Руководство Технические характеристики

Параметры: Шесть режимов работы с высоким быстродействием: CC, CR, CV, CW, CC+CV, CR+CW Защита от перепадов тока, напряжения, мощности, температуры, а также от смены полярности Яркий ВЛД-экран с возможностью показа двух линий и четырех каналов «Умная» система вентиляции: вентиляционная установка включается автоматически в зависимости от температуры Установка времени плавного пуска, нагрузка на источник питания в зависимости от установленного значения напряжения Испытание батарей и функция короткого замыкания Доступно динамическое тестирование и установка верхнего и нижнего края сигнала Поддержка входа и выхода внешнего триггера Вывод индикатора формы сигнала внешнего тока Поддержка удаленной стабилизации напряжения и хранения нескольких типов данных Самотестирование при включении питания, калибровка программного обеспечения, стандартное крепление в стойке Коммуникационный режим: RS232/RS485/USB. Применение: Бытовые устройства (зарядные устройства и батареи для мобильных телефонов, аккумуляторы для электронных транспортных средств, импульсные источники питания, линейные источники питания), научно-исследовательские институты, электронная аппаратура подвижных объектов, авиация и космонавтика, корабли, солнечные батареи, топливные отсеки и т.п.

Технические характеристики: Модель M9714B Входные параметры Мощность 1200W Ток 0-60A Напряжение 0-500V Режим CC Диапазон 0-6A 0-60A Погрешность 0.1mA 1mA Разрешение 0.03%+0.05%FS 0.03%+0.05%FS Режим CV Диапазон 0.1-19.999V 0.1-500V Диапазон 1mV 10mV Погрешность 0.03%+0.02%FS 0.03%+0.05%FS Режим CR (Входное значение напряжения и тока >=10% полномасштабного измерения) Диапазон 0.03-10K Oh 0.03-5K Oh Разрешение 16 bit 16 bit Погрешность 0.1%+0.1%FS 0.1%+0.1%FS Режим CW (Входное значение напряжения и тока >=10% полномасштабного измерения) Диапазон 0-1200W 0-1200W Разрешение 1mW 10mW Погрешность 0.1%+0.1%FS 0.1%+0.1%FS Измерение напряжения Напряжение 0-19.999V 0-500V Разрешение 1mV 10mV Погрешность 0.015%+0.03%FS 0.015%+0.05%FS Измерение тока Ток 0-6A 0-60A Разрешение 0.01mA 0.1mA Погрешность 0.03%+0.05%FS 0.03%+0.08%FS Измерение мощности (Входное значение напряжения и тока >=10% полномасштабного измерения) Мощность 100W 1200W Разрешение 1mW 10mW Погрешность 0.1%+0.1%FS 0.1%+0.1%FS Испытание батареи Потребляемая мощность батареи: 0.1-150V; Макс. измерение: емкость=999AH; Разрешение=0.1mA; Диапазон тестирования=1S-16H Динамическое испытание Список переходов: 0-25kHZ; 2.5A/uS; T1&T2:60uS-999S; Погрешность: +15% отклонение+10% FS Время мягкого пуска тока 1mS;2mS;5mS;10mS;20mS;50mS;100mS;200mS;500mS;1000mS Погрешность: +15% отклонение+10% FS Короткое замыкание Ток(CC) =6.6A =66A Напряжение(CV)  0V Сопротивление(CR) =50mOh Температура Рабочая 0~40°C Нерабочая -10°C~70°C Размеры Ш*В*Г(мм) 428*103.5*453.5 Вес кг 17.6
