Измерительные приборы Maynuo
Электронная нагрузка DC высокой мощности
Cерия М98

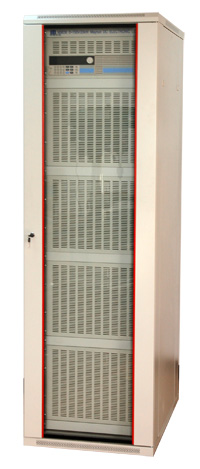

M9836 (0-500A/0-150V/20KW)
Технические характеристики  |
Электронная нагрузка постоянного тока серии М97 – это продукт нового поколения от компании Maynuo Electronical Co., оборудованный высокопроизводительными микросхемами, обладающий высокой скоростью, точностью и разрешением 0,1 мВ и 0,01 мА (основная погрешность 0,-3%, основная скорость нарастания тока 2,5 A/us). Серия М97 подходит для широкого ряда применений в бытовых устройствах (зарядные устройства и батареи для мобильных телефонов, аккумуляторы для электронных транспортных средств, импульсные источники питания, линейные источники питания) в исследовательских и промышленных целях, на кораблях, в солнечных батареях, топливных отсеках и т.д.
Параметры:
Шесть режимов работы с высоким быстродействием: CC, CR, CV, CW, CC+CV, CR+CW
Защита от перепадов тока, напряжения, мощности, температуры, а также от смены полярности
Яркий ВЛД-экран с возможностью показа двух линий и четырех каналов
«Умная» система вентиляции: вентиляционная установка включается автоматически в зависимости от температуры
Установка времени плавного пуска, нагрузка на источник питания в зависимости от установленного значения напряжения
Испытание батарей и функция короткого замыкания
Доступно динамическое тестирование и установка верхнего и нижнего края сигнала
Поддержка входа и выхода внешнего триггера
Вывод индикатора формы сигнала внешнего тока
Поддержка удаленной стабилизации напряжения и хранения нескольких типов данных
Самотестирование при включении питания, калибровка программного обеспечения, стандартное крепление в стойке
Коммуникационный режим: RS232/RS485/USB.
Применение:
Бытовые устройства (зарядные устройства и батареи для мобильных телефонов, аккумуляторы для электронных транспортных средств, импульсные источники питания, линейные источники питания), научно-исследовательские институты, электронная аппаратура подвижных объектов, авиация и космонавтика, корабли, солнечные батареи, топливные отсеки и т.п. |
Технические характеристики:
| Модель |
M9836 |
| Входные параметры |
Мощность |
20KW |
| Ток |
0-500A |
| Напряжение |
0-150V |
| Режим CC |
Диапазон |
0-50A |
0-500A |
| Разрешение |
1mA |
10mA |
| Погрешность |
0.1%+0.05%FS |
0.15%+0.1%FS |
| Режим CV |
Диапазон |
0.1-19.999V |
0.1-150V |
| Разрешение |
1mV |
10mV |
| Погрешность |
0.03%+0.02%FS |
0.03%+0.02%FS |
Режим CR
(Входное значение напряжения и тока
>=10% полномасштабного измерения) |
Диапазон |
0.03-10K Oh |
0.03-5K Oh |
| Разрешение |
16 bit |
16 bit |
| Погрешность |
0.1%+0.1%FS |
0.2%+0.15%FS |
Режим CW
(Входное значение напряжения и тока
>=10% полномасштабного измерения) |
Диапазон |
0-7500W |
0-20KW |
| Разрешение |
10mW |
100mW |
| Погрешность |
0.1%+0.1%FS |
0.2%+0.15%FS |
| Измерение напряжения |
Напряжение |
0-19.999V |
0-150V |
| Разрешение |
1mV |
10mV |
| Погрешность |
0.015%+0.03%FS |
0.015%+0.03%FS |
| Измерение тока |
Ток |
0-50A |
0-500A |
| Разрешение |
1mA |
10mA |
| Погрешность |
0.1%+0.05%FS |
0.15%+0.1%FS |
Измерение мощности
(Входное значение напряжения и тока
>=10% полномасштабного измерения) |
Мощность |
100W |
20KW |
| Разрешение |
1mW |
10mW |
| Погрешность |
0.1%+0.1%FS |
0.2%+0.15%FS |
| Испытание батареи |
Потребляемая мощность батареи: 0.1-150V;
Макс. измерение: емкость=999AH;
Разрешение=0.1mA;
Диапазон тестирования=1S-16H |
| Динамическое испытание |
Список переходов: 0-25kHZ; 5A/uS;
T1&T2:60uS-999S;
Погрешность: +15% отклонение+10%FS |
| Время мягкого пуска тока |
1mS;2mS;5mS;10mS;20mS;50mS;100mS;200mS;500ms;1000mS
Погрешность: +15% отклонение+10%FS |
| Короткое замыкание |
Ток(CC) |
=55A |
=550A |
| Напряжение(CV) |
0V |
| Сопротивление(CR) |
=4mOh |
| Температура |
Рабочая |
0~40°C |
| Нерабочая |
-10°C~70°C |
| Размеры |
Ш*В*Г(мм) |
700*2000*700 |
| Вес |
кг |
370 |
|
|
|
|
|
