Датчики газа TGS2610

TGS2610 - датчик широкого применения с чувствительностью к широкому диапазону горючих газов

Низкое потребление энергии
Высокая чувствительность к метану, пропану, и бутану
Длительный ресурс
Использование простой электрической схемы
Применение - внутренние газовые течеискатели и системы оповещения, мобильные газоопределители
Обнаружение горючего газа и пара

Рис.1. Внешний вид TGS2610

Чувствительный элемент сформирован слоем структуры "метал-окисел-полупроводник" на подложке из окисла алюминия совместно с встроенным нагревателем. В присутствии обнаружимого газа проводимость чувствительного элемента увеличивается в зависимости от концентрации газа в воздухе. Простая электрическая схема преобразовывает изменение проводимости в выходной сигнал, который соответствует концентрации газа.

TGS2610 имеет высокую чувствительность к пропану, метану, и бутану, делая его идеальным для природного газа и контроля легковоспламеняющихся газов. Чувствительный элемент может обнаружить широкий диапазон газов, делая его превосходным, дешевым чувствительным элементом для разнообразных применений. Внешний вид показан на рис.1. Миниатюризация чувствительного элемента TGS2610 требует тока нагревателя около 56 мА. Устройство размещено в стандартном корпусе ТО-5.

Рис. 2.

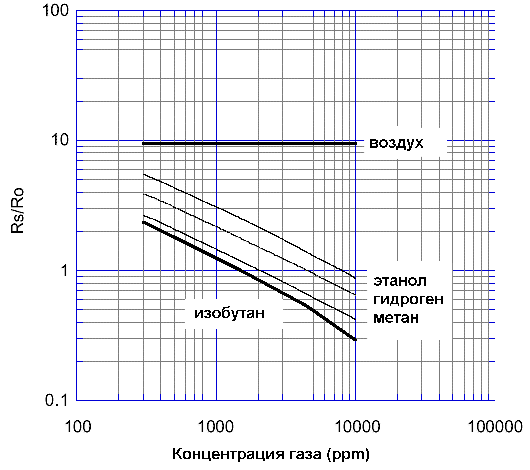

На рис. 2 представлены типичные характеристики чувствительности при нормальных условиях. По вертикали расположено отношение сопротивления (Rs/Ro) чувствительного элемента, которое определяется следующим образом:
Rs = сопротивление чувствительного элемента в отображаемых газах при различных концентрациях
Ro = сопротивление чувствительного элемента при концентрации изобутана 1500 ppm.

Рис. 3.

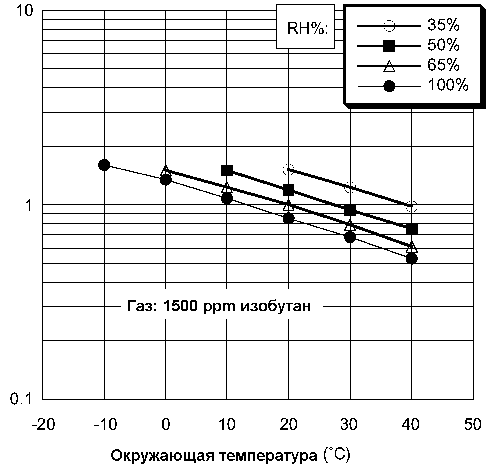

На рис. 3 представлены типичные зависимости соответствующих характеристик от температуры и влажности. По вертикали расположено отношение сопротивления (Rs/Ro) чувствительного элемента, которое определяется следующим образом:

Rs = сопротивление чувствительного элемента в отображаемых газах при различных температуре и влажности

Ro = сопротивление чувствительного элемента при концентрации изобутана 1500 ppm и при 20°C и 65 % влажности

Базисный измерительный контур.

Чувствительный элемент требует двух входов напряжения: напряжения подогревателя (V_H) и напряжения схемы (V_С).

Напряжение подогревателя (V_H) применяется для подогрева встроенного нагревателя, чтобы обеспечить определенную температуру чувствительного элемента, которая является оптимальной.

Напряжение схемы (V_С) применяется для получения напряжения измерения (V_RL) на резисторе нагрузки (R_L), который соединен последовательно с чувствительным элементом.

Для V_Си V_Hможет быть использована общая схема блока питания.

Значение резистора нагрузки (R_L) должно быть выбранным для регулирования порога срабатывания сигнализации

Мощность рассеяния (P_S) полупроводника менее 15 мВт и будет самой высокой, когда значение R_S равно R_L.

Рис. 4.

Модель			TGS2610
Тип чувствительного элемента			D1
Стандартный корпус			TO-5
Обнаруживаемые газы			легковоспламеняющиеся
диапазон обнаружения			500...10000 ppm
Стандартная схема	Напряжение подогревателя	V_H	5.0 ± 0.2 В (пост. или перем.)
	Напряжение схемы	V_С	5.0 ± 0.2 В (пост.)	P_S< 15 мВт
	Сопротивление нагрузки	R_L	переменное	P_S< 15 мВт
Электрические характеристики при стандартных условиях измерения	Сопротивление подогревателя	R_H	59 Ом при 20^оC
	Ток подогревателя	I_H	56 ± 5 мА
	Мощность рассеяния подогревателя	Р_H	280 мВт	V_H=5 В пост.
	Сопротивление чувствительного элемента	R_S	1...5 кОм при 1500 ppm изобутана
	Чувствительность (соотношение R_S)		0,53±0,05	R_S(4500ppm)/ R_S(1500ppm/
Стандартные условия измерения	Условия тестирования газа		пары изобутана в воздухе при 20±2^оC и влажности 65±5 %
	Условия схемы		V_С=5.0 ± 0.01 В (пост) V_H=5.0 ± 0.05 В (пост)
	Время выдержки перед тестом		7 дней

Значение рассеиваемой мощности R_S может быть определено по следующей формуле:

P_S= (V_С - V_RL)² /R_S

Сопротивление чувствительного элемента определяется по следующей формуле:

R_S = R_Lx (V_С - V_RL)/V_RL

Датчики газа TGS2610

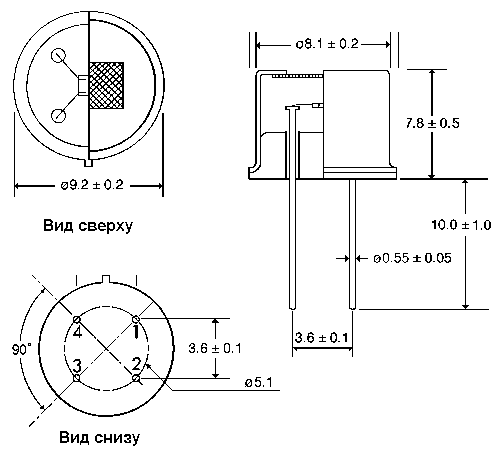

Рис. 5. Чертеж корпуса TGS2610.
