Светодиоды башенного типа (ступенчатые светодиоды) |
|
![Светодиоды башенного типа (ступенчатые светодиоды)](../images/tower-leds.jpg)
![Светодиоды башенного типа (ступенчатые светодиоды)](../images/tower-5.4mm-leds.png)
|
|
Светодиоды башенного типа (ступенчатые светодиоды) для монтажа в отверстия подходят для приборов, переключателей, подсветки значков и общей индикации состояния. Существует 3 типа светодиодов, выпускаемых по различным технологиям: чипы с технологией GaP предназначены для низких или умеренных требований к светоотдаче, чипы с технологиями AllnGaP и InGaN - для высокой яркости светоотдачи. Светодиоды башенного типа (ступенчатые светодиоды) для монтажа в отверстия выпускают в различных корпусах, таких как 1,8 мм круглый, 2 мм плоский верх, 2,4 мм плоский верх, со встроенным резистором или вариантами низкого тока. Выпускаемые цвета: красный, желтый, оранжевый, желто-зеленый, зеленый, синий, фиолетовый, белый. Светодиоды башенного типа (ступенчатые светодиоды) для монтажа в отверстия изготовлены из высококачественной эпоксидной смолы оптического класса, которая обеспечивает великолепную светопередачу при высоких температурах и отличную влагостойкость. Рассеянный, прозрачный цвет и оптический дизайн ступенчатых светодиодов сбалансированы, чтобы обеспечить превосходную светоотдачу. Для повышения гибкости дизайна в каждом цвете ступенчатых светодиодов доступно несколько вариантов интенсивности.
Полярность одноцветных светодиодов |
Светодиод имеет положительный (анодный) вывод и отрицательный (катодный) вывод. Схематическое обозначение светодиода аналогично диоду, за исключением двух стрелок, направленных наружу. Анод (+) отмечен треугольником, а катод (-) отмечен линией. Более длинный вывод светодиода обычно является положительным (анод), в то время как более короткий вывод является отрицательным (катод).
|
![](../images/pol-tower.png) |
Определение полярности светодиодов Светодиоды башенного типа (ступенчатые светодиоды) поставляются нами со склада в Москве и под заказ с фабрик. Условия поставки светодиодов башенного типа (ступенчатых светодиодов) уточняйте у наших менеджеров. |
Параметры измерены при Tокр=25°C
|
23645 |
RL14-SR114S |
красный |
660 |
диффузный |
1,8...2,3 |
22 |
30 |
35393 |
RL14-HO316S |
красный |
630 |
диффузный |
1,8...2,3 |
18 |
30 |
25379 |
RL14-HO314S |
красный |
630 |
диффузный |
1,8...2,3 |
18 |
30 |
21996 |
RL15-HYG214S |
желтый |
585 |
диффузный |
1,8...2,3 |
17 |
30 |
34493 |
RL16-HY214S |
желтый |
585 |
диффузный |
1,8...2,3 |
10 |
30 |
35394 |
RL14-YG414S |
желто-зеленый |
570 |
диффузный |
1,8...2,3 |
17 |
30 |
21995 |
RL15-YG114S |
желто-зеленый |
570 |
диффузный |
1,8...2,3 |
17 |
30 |
34492 |
RL16-YG414S |
желто-зеленый |
570 |
диффузный |
1,8...2,3 |
10 |
30 |
258327 |
WJ-2WR4-N-T |
красный |
620...630 |
диффузный |
1,8...2,3 |
|
30 |
258328 |
WJ-2WO4-N-T |
оранжевый |
600...610 |
диффузный |
1,8...2,3 |
|
30 |
258329 |
WJ-2WY4-N-T |
желтый |
585...595 |
диффузный |
1,8...2,3 |
|
30 |
258330 |
WJ-2WYG4-N-T |
желто-зеленый |
565...575 |
диффузный |
1,8...2,3 |
|
30 |
258331 |
WJ-2WG4-N-T |
зеленый |
520...530 |
диффузный |
2,9...3,3 |
|
30 |
258332 |
WJ-2WB4-N-T |
синий |
460...470 |
диффузный |
2,9...3,3 |
|
30 |
258333 |
WJ-2WP4-N-T |
фиолетовый |
380...410 |
прозрачный |
2,9...3,3 |
|
30 |
258334 |
WJ-2WW4-N-T |
белый нейтральный |
|
прозрачный |
2,9...3,3 |
|
30 |

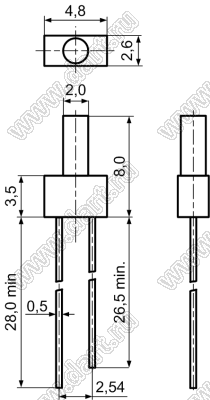

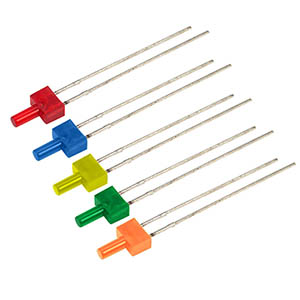

Светодиоды башенного типа высотой 8 мм
258335 |
WJ-2WR4-Y-T-P |
красный |
620...630 |
диффузный |
1,8...2,3 |
|
120 |
258336 |
WJ-2WO4-Y-T |
оранжевый |
600...610 |
диффузный |
1,8...2,3 |
|
120 |
37507 |
WJ-2WY4-Y-T (RL10-HY214S) |
желтый |
585...595 |
диффузный |
1,8...2,3 |
|
120 |
258337 |
WJ-2WYG4-Y-T |
желто-зеленый |
565...575 |
диффузный |
1,8...2,3 |
|
120 |
258338 |
WJ-2WG4-Y-T |
зеленый |
520...530 |
диффузный |
2,9...3,3 |
|
120 |
258339 |
WJ-2WB4-Y-T |
синий |
460...470 |
диффузный |
2,9...3,3 |
|
120 |
258340 |
WJ-2WP4-Y-T |
фиолетовый |
380...410 |
прозрачный |
2,9...3,3 |
|
120 |
258341 |
WJ-2WW4-Y-T |
белый нейтральный |
|
прозрачный |
2,9...3,3 |
|
120 |
|
|
|
|
|
