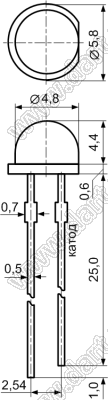

Светодиоды круглые 4.8x5.0 мм |
|
![Светодиоды круглые 4.8x5.0 мм](../images/4850mm-round-leds.jpg)
![Светодиоды круглые 4.8x5.0 мм](../images/4850mm-round-leds.png)
|
|
Светодиоды круглые 4.8x5.0 мм для монтажа в отверстия подходят для приборов, переключателей, подсветки значков и общей индикации состояния. Существует 3 типа светодиодов, выпускаемых по различным технологиям: чипы с технологией GaP предназначены для низких или умеренных требований к светоотдаче, чипы с технологиями AllnGaP и InGaN - для высокой яркости светоотдачи. Светодиоды круглые 4.8x5.0 мм для монтажа в отверстия выпускают также со встроенным резистором или вариантами низкого тока. Выпускаемые цвета: зеленый, красный, желтый, белый, синий и оранжевый. Светодиоды круглые 4.8x5.0 мм для монтажа в отверстия изготовлены из высококачественной эпоксидной смолы оптического класса, которая обеспечивает великолепную светопередачу при высоких температурах и отличную влагостойкость. Рассеянный, прозрачный цвет и оптический дизайн светодиодов круглых 4.8x5.0 мм сбалансированы, чтобы обеспечить превосходную светоотдачу. Для повышения гибкости дизайна в каждом цвете круглых 4.8x5.0 мм светодиодов доступно несколько вариантов интенсивности.
Полярность одноцветных светодиодов |
Светодиод имеет положительный (анодный) вывод и отрицательный (катодный) вывод. Схематическое обозначение светодиода аналогично диоду, за исключением двух стрелок, направленных наружу. Анод (+) отмечен треугольником, а катод (-) отмечен линией. Более длинный вывод светодиода обычно является положительным (анод), в то время как более короткий вывод является отрицательным (катод).
|
![](../images/polarity0.png) |
Определение полярности светодиодов Светодиоды круглые 4.8x5.0 мм поставляются нами со склада в Москве и под заказ с фабрик. Условия поставки светодиодов круглых 4.8x5.0 мм уточняйте у наших менеджеров. |
Параметры измерены при Tокр=25°C
|
40601 |
BL-UE568F3-19 (BIN-1) |
красный |
620...625 |
прозрачный |
1,9...2,1 |
400...500 |
95 |
40625 |
BL-AM568F3-04 (BIN-1) |
оранжевый |
610...615 |
прозрачный |
1,8...2,0 |
300...400 |
95 |
40623 |
BL-UY568F3-18 (BIN-1) |
желтый |
590...593 |
прозрачный |
1,9...2,1 |
500...600 |
95 |
40600 |
BL-SG568B3-30 (BIN-2) |
зеленый |
524...527 |
прозрачный |
3,2...3,4 |
1000...2000 |
95 |
40598 |
BL-SG568B3-30 (BIN-1) |
зеленый |
521...524 |
прозрачный |
3,0...3,2 |
1000...2000 |
95 |
40596 |
BL-UB568B3-102 (BIN-1) |
синий |
465...470 |
прозрачный |
3,2...3,4 |
450...550 |
95 |
40597 |
BL-UB568B3-102 (BIN-2) |
синий |
465...470 |
прозрачный |
3,1...3,3 |
1000...1500 |
95 |
40704 |
BL-UW568V3-312 (BIN-1) |
белый |
453...456 |
прозрачный |
2,9...3,1 |
1200...1400 |
|
40705 |
BL-UW568V3-312 (BIN-2) |
белый |
453...456 |
прозрачный |
3,1...3,3 |
1200...1400 |
|
154330 |
ZYW-5MCC2UW |
белый |
7000...8000К |
прозрачный |
3,0...3,2 |
7...9лм |
120 |
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
