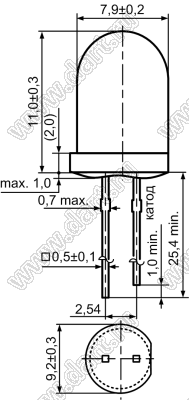

Светодиоды круглые 8x11 мм |
|
![Светодиоды круглые 8x11 мм](../images/8mm-round-leds.jpg)
![Светодиоды круглые 8x11 мм](../images/8mm-round-leds.png)
|
|
Светодиоды круглые 8x11 мм для монтажа в отверстия подходят для приборов, переключателей, подсветки значков и общей индикации состояния. Существует 3 типа светодиодов, выпускаемых по различным технологиям: чипы с технологией GaP предназначены для низких или умеренных требований к светоотдаче, чипы с технологиями AllnGaP и InGaN - для высокой яркости светоотдачи. Выпускаемые цвета: зеленый, красный, желтый, белый, синий и оранжевый. Светодиоды круглые 8x11 мм для монтажа в отверстия изготовлены из высококачественной эпоксидной смолы оптического класса, которая обеспечивает великолепную светопередачу при высоких температурах и отличную влагостойкость. Рассеянный, прозрачный цвет и оптический дизайн светодиодов круглых 8x11 мм сбалансированы, чтобы обеспечить превосходную светоотдачу. Для повышения гибкости дизайна в каждом цвете круглых 8x11 мм светодиодов доступно несколько вариантов интенсивности.
Полярность одноцветных светодиодов |
Светодиод имеет положительный (анодный) вывод и отрицательный (катодный) вывод. Схематическое обозначение светодиода аналогично диоду, за исключением двух стрелок, направленных наружу. Анод (+) отмечен треугольником, а катод (-) отмечен линией. Более длинный вывод светодиода обычно является положительным (анод), в то время как более короткий вывод является отрицательным (катод).
|
![](../images/polarity0.png) |
Определение полярности светодиодов Светодиоды круглые 8x11 мм поставляются нами со склада в Москве и под заказ с фабрик. Условия поставки светодиодов круглых 8x11 мм уточняйте у наших менеджеров. |
Параметры измерены при Tокр=25°C
|
25450 |
8003R1C-CSA-A |
красный |
620...635 |
прозрачный |
1,9...2,3 |
800...1200 |
17899 |
8003R1C-CSB-B |
красный |
620...635 |
прозрачный |
1,9...2,3 |
1500...2000 |
17900 |
8034R1C-CSC-C |
красный |
620...635 |
прозрачный |
1,9...2,3 |
3000...4000 |
52781 |
8003Y1C-CSA-A |
желтый |
580...595 |
прозрачный |
1,9...2,3 |
800...1200 |
52782 |
8003Y1C-CSB-B |
желтый |
580...595 |
прозрачный |
1,9...2,3 |
1500...2000 |
52783 |
8034Y1C-CSC-C |
желтый |
580...595 |
прозрачный |
1,9...2,3 |
3000...4000 |
52785 |
8034G3C-CSC-A |
зеленый |
520...530 |
прозрачный |
2,9...3,5 |
3000...4800 |
52786 |
8034G3C-CSE-B |
зеленый |
520...530 |
прозрачный |
2,9...3,5 |
8000...9600 |
52787 |
8034B2C-CSB-A |
синий |
460...470 |
прозрачный |
2,9...3,5 |
1500...2000 |
52788 |
8034B2C-CSC-B |
синий |
460...470 |
прозрачный |
2,9...3,5 |
2000...4000 |
52789 |
8034B2C-CSD-C |
синий |
460...470 |
прозрачный |
2,9...3,5 |
6000...6800 |
52790 |
8034W2C-CSC-A |
белый |
|
прозрачный |
2,9...3,5 |
2000...3500 |
52791 |
8034W2C-CUA-C |
белый |
|
прозрачный |
2,9...3,5 |
10000...12000 |
21147 |
DY-8R4SSC-D |
красный |
625 |
прозрачный |
1,9...2,3 |
5000...6000 |
40 |
21140 |
DY-8Y4SSC-C |
красный |
625 |
прозрачный |
1,9...2,3 |
2500...3000 |
40 |
21150 |
DY-8R4SSC-C |
красный |
620 |
прозрачный |
1,9...2,3 |
3500...4000 |
40 |
21146 |
DY-8Y3SC-A |
желтый |
590 |
прозрачный |
1,9...2,3 |
400...600 |
40 |
21148 |
DY-8Y4SSC-D |
желтый |
590 |
прозрачный |
1,9...2,3 |
4500...5000 |
40 |
21151 |
DY-8G3HD |
желто-зеленый |
575 |
|
1,9...2,3 |
50...60 |
60 |
21145 |
DY-8G3SC |
желто-зеленый |
575 |
прозрачный |
1,9...2,3 |
600...800 |
40 |
21143 |
DY-8G4SSC-A |
зеленый |
525 |
прозрачный |
2,9...3,5 |
2500...3500 |
40 |
21142 |
DY-8G4SSC-B |
изумрудно-зеленый |
505 |
прозрачный |
2,9...3,5 |
4000...5000 |
40 |
21141 |
DY-8G4SSC-BG |
изумрудно-зеленый |
505 |
прозрачный |
2,9...3,5 |
4000...5000 |
40 |
21152 |
DY-8B4SSC-C |
синий |
465 |
прозрачный |
2,9...3,5 |
3500...4000 |
40 |
21144 |
DY-8W4SSC-A |
белый |
|
прозрачный |
2,9...3,5 |
3000...3500 |
40 |
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
