Светодиоды овальные 3.0х4.1 мм

Светодиоды овальные 3x4.1 мм специально разработаны для полноцветных видеоэкранов, вывесок с изменяемыми сообщениями и рекламных щитов. Овальная диаграмма направленности обеспечивает более широкое поле зрения с более высокой яркостью, чем у стандартных светодиодов, что делает устройства идеальными для наружного применения, где важна читаемость при солнечном свете. Выпускаемые цвета: зеленый, красный, желтый, белый, синий и оранжевый. Светодиоды овальные 3x4.1 мм для монтажа в отверстия изготовлены из высококачественной эпоксидной смолы оптического класса, которая обеспечивает великолепную светопередачу при высоких температурах и отличную влагостойкость. Рассеянный, прозрачный цвет и оптический дизайн светодиодов овальных 3x4.1 мм сбалансированы, чтобы обеспечить превосходную светоотдачу.

Полярность одноцветных светодиодов

Светодиод имеет положительный (анодный) вывод и отрицательный (катодный) вывод. Схематическое обозначение светодиода аналогично диоду, за исключением двух стрелок, направленных наружу. Анод (+) отмечен треугольником, а катод (-) отмечен линией. Более длинный вывод светодиода обычно является положительным (анод), в то время как более короткий вывод является отрицательным (катод).

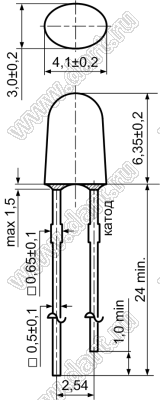

Определение полярности светодиодов

Светодиоды овальные 3.0х4.1 мм поставляются нами со склада в Москве и под заказ с фабрик. Условия поставки светодиодов овальных 3.0х4.1 мм уточняйте у наших менеджеров.

Параметры измерены при Tокр=25°C

Код товара	Марка	Цвет излучения	Доминантная длина волны λD, нм	Корпус	Напряжение VF, (В) при токе If=20мА	Яркость, мКд IV при токе If=20мА	Угол излучения 2θ1/2
42753	3204R1C-EHD-A	красный	620...635	прозрачный	1,9...2,3	400...680	70/30
42754	3204R1C-ESA-B	красный	620...635	прозрачный	1,9...2,3	800...1200	70/30
42755	3234R1C-ESB-C	красный	620...635	прозрачный	1,9...2,3	1500...2200	70/30
42757	3234R1C-ESC-D	красный	620...635	прозрачный	1,9...2,3	3500...4800	70/30
42758	3204Y1C-EHD-A	желтый	580...595	прозрачный	1,9...2,3	400...680	70/30
42759	3204Y1C-ESA-B	желтый	580...595	прозрачный	1,9...2,3	800...1200	70/30
42760	3234Y1C-ESB-C	желтый	580...595	прозрачный	1,9...2,3	1500...2200	70/30
42761	3234Y1C-ESC-D	желтый	580...595	прозрачный	1,9...2,3	3500...4800	70/30
42762	3234G3C-ESB-A	зеленый	520...535	прозрачный	2,9...3,3	2000...2600	70/30
42763	3234G3C-ESC-B	зеленый	520...535	прозрачный	2,9...3,3	3500...5000	70/30
42764	3234B2C-ESA-A	синий	460...470	прозрачный	2,9...3,3	800...1200	70/30
42765	3234B2C-ESB-B	синий	460...470	прозрачный	2,9...3,3	1500...2300	70/30
42766	3234B2C-ESC-C	синий	460...470	прозрачный	2,9...3,3	3000...3500	70/30
42767	3234W2C-ESA-A	белый		прозрачный	2,9...3,3	800...1200	70/30
42768	3234W2C-ESD-C	белый		прозрачный	2,9...3,3	6000...7000	70/30
