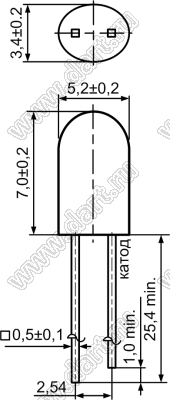

Светодиоды овальные 5.2x3.4 мм |
|
![Светодиоды овальные 5.2x3.4 мм](../images/5mm-oval-leds.jpg)
![Светодиоды овальные 5.2x3.4 мм](../images/5234mm-oval-leds.png)
|
|
Светодиоды овальные 5.2x3.4 мм специально разработаны для полноцветных видеоэкранов, вывесок с изменяемыми сообщениями и рекламных щитов. Овальная диаграмма направленности обеспечивает более широкое поле зрения с более высокой яркостью, чем у стандартных светодиодов, что делает устройства идеальными для наружного применения, где важна читаемость при солнечном свете. Выпускаемые цвета: зеленый, красный, желтый, белый, синий и оранжевый. Светодиоды овальные 5.2x3.4 мм для монтажа в отверстия изготовлены из высококачественной эпоксидной смолы оптического класса, которая обеспечивает великолепную светопередачу при высоких температурах и отличную влагостойкость. Рассеянный, прозрачный цвет и оптический дизайн светодиодов овальных 5.2x3.4 мм сбалансированы, чтобы обеспечить превосходную светоотдачу.
Полярность одноцветных светодиодов |
Светодиод имеет положительный (анодный) вывод и отрицательный (катодный) вывод. Схематическое обозначение светодиода аналогично диоду, за исключением двух стрелок, направленных наружу. Анод (+) отмечен треугольником, а катод (-) отмечен линией. Более длинный вывод светодиода обычно является положительным (анод), в то время как более короткий вывод является отрицательным (катод).
|
![](../images/polarity0.png) |
Определение полярности светодиодов Светодиоды овальные 5.2x3.4 мм поставляются нами со склада в Москве и под заказ с фабрик. Условия поставки светодиодов овальных 5.2x3.4 мм уточняйте у наших менеджеров. |
Параметры измерены при Tокр=25°C
|
46191 |
BL-UW546143-602 (BIN-1) |
белый |
X=0,31-0,32 Y=0,34-0,35 |
прозрачный |
1,9...2,1 |
3000-5000 |
75 |
40520 |
BL-UE546F3-22 (BIN-2) |
красный |
620...625 |
прозрачный |
1,9…2,1 |
800…1000 |
75 |
40519 |
BL-UE546F3-22 (BIN-1) |
красный |
620...625 |
прозрачный |
1,7…1,9 |
600…800 |
75 |
40527 |
BL-UE546F3-21 (BIN-2) |
красный |
620...625 |
прозрачный |
1,9...2,1 |
1600…1800 |
75 |
40526 |
BL-UE546F3-21 (BIN-1) |
красный |
620...625 |
прозрачный |
1,9...2,1 |
1400…1600 |
75 |
40525 |
BL-UE546F3-19 (BIN-3) |
красный |
625...630 |
прозрачный |
2,1…2,3 |
1800…2000 |
75 |
40523 |
BL-UE546F3-19 (BIN-2) |
красный |
625...630 |
прозрачный |
2,1…2,3 |
1600…1800 |
75 |
40521 |
BL-UE546F3-19 (BIN-1) |
красный |
625...630 |
прозрачный |
2,1…2,3 |
1400…1600 |
75 |
40536 |
BL-UB546B3-102 (BIN-2) |
синий |
465...470 |
прозрачный |
3,1…3,3 |
1500…2500 |
50 |
40535 |
BL-UB546B3-102 (BIN-1) |
синий |
465...470 |
прозрачный |
2,9…3,1 |
1500…2500 |
50 |
40537 |
BL-SG546B3-30 (BIN-1) |
зеленый |
521…524 |
прозрачный |
3,1…3,3 |
4000…6000 |
50 |
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
