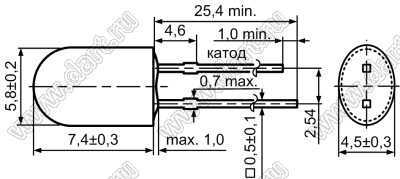

Светодиоды овальные 5.8x4.5 мм



Светодиоды овальные 5.8x4.5 мм

Светодиоды овальные 5.8x4.5 мм



Светодиоды овальные 5.8x4.5 мм специально разработаны для полноцветных видеоэкранов, вывесок с изменяемыми сообщениями и рекламных щитов. Овальная диаграмма направленности обеспечивает более широкое поле зрения с более высокой яркостью, чем у стандартных светодиодов, что делает устройства идеальными для наружного применения, где важна читаемость при солнечном свете. Выпускаемые цвета: зеленый, красный, желтый, белый, синий и оранжевый. Светодиоды овальные 5.8x4.5 мм для монтажа в отверстия изготовлены из высококачественной эпоксидной смолы оптического класса, которая обеспечивает великолепную светопередачу при высоких температурах и отличную влагостойкость. Рассеянный, прозрачный цвет и оптический дизайн светодиодов овальных 5.8x4.5 мм сбалансированы, чтобы обеспечить превосходную светоотдачу.
Полярность одноцветных светодиодов
Светодиод имеет положительный (анодный) вывод и отрицательный (катодный) вывод. Схематическое обозначение светодиода аналогично диоду, за исключением двух стрелок, направленных наружу. Анод (+) отмечен треугольником, а катод (-) отмечен линией. Более длинный вывод светодиода обычно является положительным (анод), в то время как более короткий вывод является отрицательным (катод).

Определение полярности светодиодов

Светодиоды овальные 5.8x4.5 мм поставляются нами со склада в Москве и под заказ с фабрик. Условия поставки светодиодов овальных 5.8x4.5 мм уточняйте у наших менеджеров.

Параметры измерены при Tокр=25°C


Код
товара
Марка Цвет
излучения
Доминантная
длина
волны λD, нм
Корпус Напряжение VF, (В)
при токе If=20мА
Яркость, мКд IV
при токе If=20мА
Угол излучения
2θ1/2
17818 DB5RH-436ARA красный 645 прозрачный 1.86 2700 70/25
16992 DB5RH-436WOR красный 625 прозрачный 2.1 5500 65/25
16991 DB5RH-436WORA красный 625 прозрачный 2.1 6300 65/25
16994 DB5RH-435AOR красный 625…635 прозрачный 2.1 1300...3300 70/25
16996 DB5RH-434WY желтый 590 прозрачный 2.1 5500 65/25
16995 DB5RH-434WYA желтый 590 прозрачный 2.1 6300 65/25
17819 DB5RH-433EAGD зеленый 525 прозрачный 3.2 6000 70/25
21119 DB5RH-433AGCA зеленый 525 прозрачный 3.2 4000 70/25
16997 DB5RH-433EBA изумрудно-зеленый 505 прозрачный 3.2 5000 70/25
17817 DB5RH-438ABD синий 465 прозрачный 3.3 5500 70/25
16990 DB5RH-438ABC синий 465 прозрачный 3.3 70/25



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
