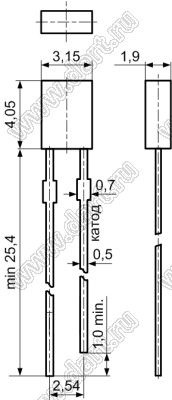

Светодиоды прямоугольные 2x3x4 мм |
|
![Светодиоды прямоугольные 2x3x4 мм](../images/234mm_rectangular_leds.jpg)
![Светодиоды прямоугольные 2x3x4 мм](../images/234mm_rectangular_leds.png)
|
|
Светодиоды прямоугольные 2x3x4 мм для монтажа в отверстия подходят для приборов, переключателей, подсветки значков и общей индикации состояния. Выпускаемые цвета: зеленый, красный, желтый, белый, синий и оранжевый. Светодиоды прямоугольные 2x3x4 мм для монтажа в отверстия изготовлены из высококачественной эпоксидной смолы оптического класса, которая обеспечивает великолепную светопередачу при высоких температурах и отличную влагостойкость. Рассеянный, прозрачный цвет и оптический дизайн светодиодов прямоугольных 2x3x4 мм сбалансированы, чтобы обеспечить превосходную светоотдачу. Для повышения гибкости дизайна в каждом цвете прямоугольных 2x3x4 мм светодиодов доступно несколько вариантов интенсивности.
Полярность одноцветных светодиодов |
Светодиод имеет положительный (анодный) вывод и отрицательный (катодный) вывод. Схематическое обозначение светодиода аналогично диоду, за исключением двух стрелок, направленных наружу. Анод (+) отмечен треугольником, а катод (-) отмечен линией. Более длинный вывод светодиода обычно является положительным (анод), в то время как более короткий вывод является отрицательным (катод).
|
![](../images/pol-rect.png) |
Определение полярности светодиодов Светодиоды прямоугольные 2x3x4 мм поставляются нами со склада в Москве и под заказ с фабрик. Условия поставки светодиодов прямоугольных 2x3x4 мм уточняйте у наших менеджеров. |
Параметры измерены при Tокр=25°C
|
258224 |
2A3R2UD12 |
красный |
620…630 |
диффузный |
1,4…2,5 |
82…113 |
160 |
258225 |
2A3G2HD01 |
желто-зеленый |
570…574 |
диффузный |
1,6…2,65 |
3,8…5,5 |
160 |
258226 |
2C3B4HC |
синий |
465...470 |
прозрачный |
3,0…3,2 |
800…1000 |
|
258227 |
2C3B2HC |
синий |
460...465 |
прозрачный |
3,0…3,2 |
800…1000 |
|
258230 |
WJ-234R (W21082603) |
красный |
620…625 |
диффузный |
1,7...2,4 |
100…200 |
120 |
258229 |
WJ-234Y (W21082607) |
желтый |
590...595 |
диффузный |
2,0...2,5 |
100…200 |
120 |
258231 |
WJ-234YG (W21082608) |
желто-зеленый |
565...575 |
диффузный |
2,0...2,3 |
50…80 |
120 |
258233 |
WJ-234G (W21082606) |
зеленый |
520…530 |
прозрачный |
3,0…3,4 |
500…800 |
120 |
258228 |
WJ-234B (W21082604) |
синий |
460...465 |
диффузный |
2,8…3,4 |
100…200 |
120 |
258232 |
WJ-234W (W21082603) |
белый |
1500…2000 |
прозрачный |
3,0…3,4 |
800…1000 |
120 |
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
