Каталог >> Оптоэлектроника и индикация >> Светодиоды и изделия на светодиодах >> Светодиоды для выводного (DIP) монтажа |

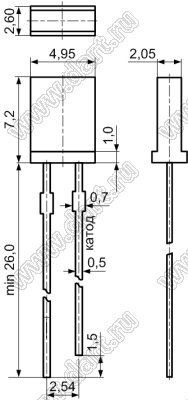

Светодиоды прямоугольные 2x5x7 мм |
|
![Светодиоды прямоугольные 2x5x7 мм](../images/2x5x7mm_rectangular_leds.jpg)
![Светодиоды прямоугольные 2x5x7 мм](../images/2x5x7mm_rectangular_leds.png)
|
|
Светодиоды прямоугольные 2x5x7 мм для монтажа в отверстия подходят для приборов, переключателей, подсветки значков и общей индикации состояния. Выпускаемые цвета: зеленый, красный, желтый, белый, синий и оранжевый. Светодиоды прямоугольные 2x5x7 мм для монтажа в отверстия изготовлены из высококачественной эпоксидной смолы оптического класса, которая обеспечивает великолепную светопередачу при высоких температурах и отличную влагостойкость. Рассеянный, прозрачный цвет и оптический дизайн светодиодов прямоугольных 2x5x7 мм сбалансированы, чтобы обеспечить превосходную светоотдачу. Для повышения гибкости дизайна в каждом цвете прямоугольных 2x5x7 мм светодиодов доступно несколько вариантов интенсивности.
Полярность одноцветных светодиодов |
Светодиод имеет положительный (анодный) вывод и отрицательный (катодный) вывод. Схематическое обозначение светодиода аналогично диоду, за исключением двух стрелок, направленных наружу. Анод (+) отмечен треугольником, а катод (-) отмечен линией. Более длинный вывод светодиода обычно является положительным (анод), в то время как более короткий вывод является отрицательным (катод).
|
![](../images/pol-rect.png) |
Определение полярности светодиодов Светодиоды прямоугольные 2x5x7 мм поставляются нами со склада в Москве и под заказ с фабрик. Условия поставки светодиодов прямоугольных 2x5x7 мм уточняйте у наших менеджеров. |
Параметры измерены при Tокр=25°C
|
42811 |
2504R4D-KPA-P |
красный |
640 |
диффузный |
1,9...2,3 |
5…10 |
180 |
42812 |
2504R2D-KPB-S |
красный |
630...640 |
диффузный |
1,9...2,3 |
10…50 |
180 |
42813 |
2504R1D-KPC-A |
красный |
620...635 |
диффузный |
1,9...2,3 |
50...100 |
120 |
42814 |
2504R1D-KHA-B |
красный |
620...635 |
диффузный |
1,9...2,3 |
100...200 |
120 |
42815 |
2534R1D-KHB-C |
красный |
620...635 |
диффузный |
1,9...2,3 |
200...250 |
120 |
42816 |
2504Y1D-KPC-A |
желтый |
580...595 |
диффузный |
1,9...2,3 |
50...100 |
120 |
42817 |
2504Y1D-KHA-B |
желтый |
580...595 |
диффузный |
1,9...2,3 |
100...200 |
120 |
42818 |
2534Y1D-KHB-C |
желтый |
580...595 |
диффузный |
1,9...2,3 |
200...250 |
120 |
42819 |
2504G6D-KPA-P |
желто-зеленый |
565...575 |
диффузный |
1,9...2,3 |
10…20 |
120 |
42820 |
2504G6D-KPC-S |
желто-зеленый |
565...575 |
диффузный |
1,9...2,3 |
50...100 |
120 |
42821 |
2534G3D-KHB-A |
зеленый |
520...535 |
диффузный |
2,9...3,3 |
400...700 |
120 |
42822 |
2534G3D-KHC-B |
зеленый |
520...535 |
диффузный |
2,9...3,3 |
1000...1500 |
120 |
42823 |
2534B2D-KHA-A |
синий |
460...470 |
диффузный |
2,9...3,3 |
100...150 |
120 |
42824 |
2534B2D-KHB-B |
синий |
460...470 |
диффузный |
2,9...3,3 |
200...250 |
120 |
42825 |
2534B2D-KHC-C |
синий |
460...470 |
диффузный |
2,9...3,3 |
400...600 |
120 |
42826 |
2534W2D-KHA-A |
белый |
|
диффузный |
2,9...3,3 |
100...250 |
120 |
42827 |
2534W2D-KHD-C |
белый |
|
диффузный |
2,9...3,3 |
1000...1500 |
120 |
73003 |
2A5R3UC12 |
красный |
620...630 |
диффузный |
1,4…2,5 |
110…140 |
140 |
73052 |
2A5R2UC12 |
красный |
620...630 |
прозрачный |
1,4…2,5 |
110…140 |
140 |
36112 |
2A5R3UD12 |
красный |
620...661 |
диффузный |
1,5…2,55 |
100…200 |
140 |
73053 |
2A5R2UD12 |
красный |
620...630 |
диффузный |
1,4…2,5 |
25…33 |
140 |
75308 |
2A5R3PD08 |
красный |
620...661 |
диффузный |
1,5…2,55 |
|
140 |
75688 |
2A5R2PD08 |
красный |
620...661 |
диффузный |
1,5…2,55 |
|
140 |
255795 |
LED257R |
красный |
620...625 |
диффузный |
1,8...2,0 |
|
120 |
75709 |
2A5Y3UD09 |
желтый |
586...590 |
диффузный |
1,4…2,4 |
31…59 |
140 |
76057 |
2A5Y2UD09 |
желтый |
586...590 |
диффузный |
1,4…2,4 |
31…59 |
140 |
255797 |
LED257Y |
желтый |
590...595 |
диффузный |
1,8...2,0 |
|
120 |
76081 |
2A5G2HD01 |
желто-зеленый |
570...574 |
диффузный |
1,6...2,65 |
3,8…5,5 |
160 |
55277 |
2A5G3HD01 |
желто-зеленый |
570...574 |
диффузный |
1,6...2,65 |
6,6…10 |
120 |
255796 |
LED257G |
желто-зеленый |
562...570 |
диффузный |
1,8...2,0 |
|
120 |
255792 |
LED257L |
синий |
460...470 |
диффузный |
2,9...3,3 |
|
120 |

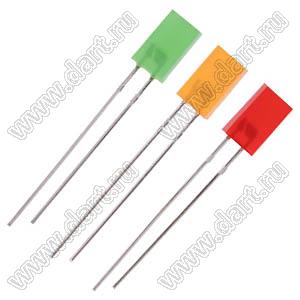

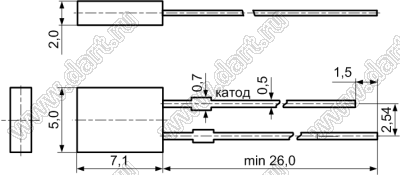

Светодиоды прямоугольные 2x5x7 мм без юбки
36111 |
RL60N-SR114S |
красный |
620...635 |
диффузный |
1,8 |
29 |
120 |
21090 |
RL61N-SR113 |
красный |
620...635 |
диффузный |
1,8 |
26 |
120 |
16522 |
RL61N-HO313 |
оранжевый |
600...610 |
диффузный |
2,0 |
22 |
120 |
16939 |
DR2N-135 |
оранжевый |
618...625 |
диффузный |
2,05 |
7 |
150 |
21088 |
RL60N-HY214S |
желтый |
580...595 |
диффузный |
2,0 |
16 |
120 |
21087 |
RL60N-YG414S |
желто-зеленый |
565...575 |
диффузный |
2,1 |
18 |
120 |
|
|
|
|
|
