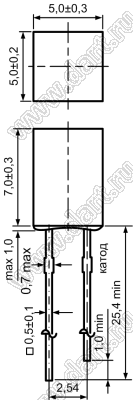

Светодиоды квадратные 5x5x7 мм |
|
![Светодиоды квадратные 5x5x7 мм](../images/5x5_square-leds.jpg)
![Светодиоды квадратные 5x5x7 мм](../images/5x5_square-leds.png)
|
|
Светодиоды квадратные 5x5 мм для монтажа в отверстия подходят для приборов, переключателей, подсветки значков и общей индикации состояния. Выпускаемые цвета: зеленый, красный, желтый, белый, синий и оранжевый. Светодиоды квадратные 5x5 мм для монтажа в отверстия изготовлены из высококачественной эпоксидной смолы оптического класса, которая обеспечивает великолепную светопередачу при высоких температурах и отличную влагостойкость. Рассеянный, прозрачный цвет и оптический дизайн светодиодов квадратных 5x5 мм сбалансированы, чтобы обеспечить превосходную светоотдачу. Для повышения гибкости дизайна в каждом цвете квадратных 5x5 мм светодиодов доступно несколько вариантов интенсивности.
Полярность одноцветных светодиодов |
Светодиод имеет положительный (анодный) вывод и отрицательный (катодный) вывод. Схематическое обозначение светодиода аналогично диоду, за исключением двух стрелок, направленных наружу. Анод (+) отмечен треугольником, а катод (-) отмечен линией. Более длинный вывод светодиода обычно является положительным (анод), в то время как более короткий вывод является отрицательным (катод).
|
![](../images/pol-rect.png) |
Определение полярности светодиодов Светодиоды квадратные 5x5x7 мм поставляются нами со склада в Москве и под заказ с фабрик. Условия поставки светодиодов квадратных 5x5x7 мм уточняйте у наших менеджеров. |
Параметры измерены при Tокр=25°C
|
16521 |
QDX-557UR (DR5N-135R) |
красный |
620...635 |
диффузный |
1,9...2,3 |
200...250 |
120 |
16931 |
QDX-557UO (DR5N-135) |
оранжевый |
600...610 |
диффузный |
1,9...2,3 |
200...350 |
110 |
16932 |
QDX-557UY (DR5N-134) |
желтый |
580...595 |
диффузный |
1,9...2,3 |
200...250 |
120 |
16933 |
QDX-557GD (DR5N-133) |
желто-зеленый |
565...575 |
диффузный |
1,9...2,3 |
10…20 |
110 |
16934 |
QDX-557UB |
синий |
460...470 |
диффузный |
2,9...3,3 |
200...250 |
110 |
|
|
|
|
|
