| Оптоэлектронные приборы
/ Светодиоды / Повышенной яркости / Точечные / |
Круглые светодиоды диаметром 8 и 10 мм
Система
обозначений светодиодов
Параметры измерены при IF=20 мА, Tокр=25oC
Угол излучения 7...40 град.
|
| Тип |
Цвет |
Длина волны, нм |
Прямое
напряжение |
Яркость, мкд |
Угол
излучения |
Рис. |
| излучения |
линзы |
lp |
ld |
В |
IV1 |
IV2 |
2q1/2 |
| 8 мм |
DB8a-433CG |
желто-зеленый |
прозрачная |
570 |
567 |
2,15 |
160 |
600 |
30 |

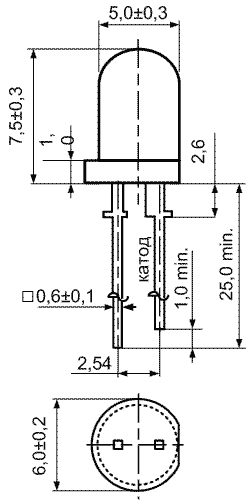

4-16 |
| DB8a-433BG |
желто-зеленый |
прозрачная |
575 |
572 |
2,20 |
600 |
1600 |
25 |
| DB8a-433BA |
изумрудно-зеленый |
прозрачная |
502 |
505 |
3,50 |
3500 |
4000 |
30 |
| DB8a-433AGCA |
чисто-зеленый |
прозрачная |
523 |
525 |
3,50 |
4000 |
4500 |
30 |
| DB8a-434FY |
желтый |
прозрачная |
592 |
590 |
2,00 |
1300 |
3600 |
25 |
| DB8a-435FO |
оранжевый |
прозрачная |
620 |
615 |
2,00 |
1500 |
3600 |
25 |
| DB8a-436ARA |
глубокий красный |
прозрачная |
660 |
645 |
1,86 |
850 |
2200 |
30 |
| DB8a-438ABD |
синий |
прозрачная |
465 |
470 |
3,50 |
1200 |
1500 |
35 |
| DB8a-439AWD |
белый |
прозрачная |
(0,30; 0,29) |
3,50 |
2800 |
4000 |
30 |
| 10 мм |
DB10-433CG |
желто-зеленый |
прозрачная |
570 |
567 |
2,15 |
150 |
500 |
40 |

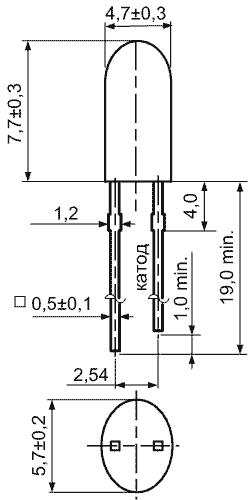

4-17 |
| DB10-433BG |
желто-зеленый |
прозрачная |
575 |
572 |
2,20 |
500 |
1300 |
40 |
| DB10-433BA |
изумрудно-зеленый |
прозрачная |
502 |
505 |
3,50 |
3000 |
3000 |
40 |
| DB10-433AGCA |
чисто-зеленый |
прозрачная |
523 |
525 |
3,50 |
3500 |
3500 |
40 |
| DB10-434FY |
желтый |
прозрачная |
592 |
590 |
2,00 |
1200 |
2000 |
40 |
| DB10-435FO |
оранжевый |
прозрачная |
620 |
615 |
2,00 |
1400 |
2000 |
40 |
| DB10-436ARA |
глубокий красный |
прозрачная |
660 |
645 |
1,86 |
7500 |
3000 |
40 |
| DB10-438ABD |
синий |
прозрачная |
465 |
470 |
3,50 |
1000 |
1200 |
40 |
| DB10-439AWD |
белый |
прозрачная |
(0,30; 0,29) |
3,60 |
2500 |
4000 |
40 |
| DB10b-433CG |
желто-зеленый |
прозрачная |
570 |
567 |
2,15 |
1300 |
1500 |
10 |

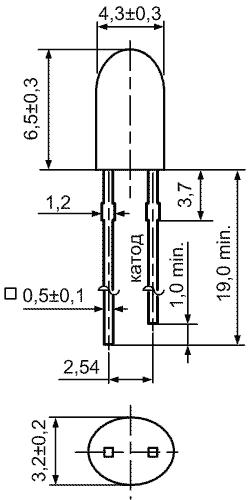

4-18 |
| DB10b-433BG |
желто-зеленый |
прозрачная |
575 |
572 |
2,20 |
2700 |
4000 |
7 |
| DB10b-433BA |
изумрудно-зеленый |
прозрачная |
502 |
505 |
3,50 |
10000 |
10000 |
7 |
| DB10b-433AGCA |
чисто-зеленый |
прозрачная |
523 |
525 |
3,50 |
12500 |
12500 |
8 |
| DB10b-434FY |
желтый |
прозрачная |
592 |
590 |
2,00 |
11200 |
11200 |
7 |
| DB10b-435FO |
оранжевый |
прозрачная |
620 |
615 |
2,00 |
11200 |
11200 |
7 |
| DB10b-436ARA |
глубокий красный |
прозрачная |
660 |
645 |
1,86 |
2500 |
8500 |
10 |
| DB10b-438ABCA |
синий |
прозрачная |
465 |
470 |
3,50 |
5000 |
6500 |
8 |
| DB10b-438ABD |
синий |
прозрачная |
465 |
470 |
3,50 |
6000 |
8000 |
8 |
| DB10b-439AWD |
белый |
прозрачная |
(0,30; 0,29) |
3,60 |
9000 |
18000 |
6 |
|
|
|
|
|
|
