| Оптоэлектронные приборы
/ Светодиоды / Повышенной яркости / Точечные / |
Круглые 5,0x8,7мм ("стандартные") светодиоды
Система
обозначений светодиодов
Параметры измерены при IF=20 мА, Tокр=25oC
Угол излучения 6...12 град.
|
| Тип |
Цвет |
Длина волны, нм |
Прямое напряжение |
Яркость, мкд |
Угол излучения |
Рис. |
| излучения |
линзы |
lp |
ld |
В |
IV1 |
IV2 |
2q1/2 |
| DB5b-433DG |
желто-зеленый |
прозрачный |
570 |
567 |
2,15 |
320 |
850 |
12 |

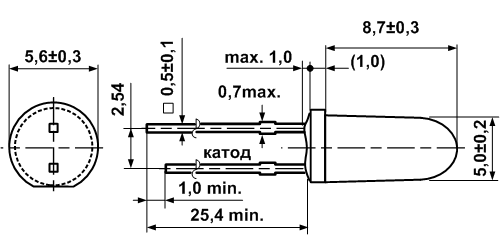

4-9 |
| DB5b-433CG |
желто-зеленый |
прозрачный |
570 |
567 |
2,15 |
540 |
1200 |
12 |
| DB5b-433BG |
желто-зеленый |
прозрачный |
575 |
572 |
2,20 |
1500 |
2800 |
10 |
| DB5b-433BA |
изумрудно-зеленый |
прозрачный |
502 |
505 |
3,50 |
7500 |
9000 |
10 |
| DB5b-433AGCA |
чисто-зеленый |
прозрачный |
523 |
525 |
3,50 |
8000 |
9000 |
10 |
| DB5b-434AY |
желтый |
прозрачный |
592 |
590 |
2,00 |
2500 |
3500 |
9 |
| DB5b-434FY |
желтый |
прозрачный |
592 |
590 |
2,00 |
3300 |
6000 |
7 |
| DB5b-435AO |
оранжевый |
прозрачный |
620 |
615 |
2,00 |
3500 |
3500 |
9 |
| DB5b-435FO |
оранжевый |
прозрачный |
620 |
615 |
2,00 |
4000 |
6000 |
7 |
| DB5b-435AOR |
свежий красный |
прозрачный |
635 |
626 |
2,00 |
3500 |
5500 |
7 |
| DB5b-436DR |
глубокий красный |
прозрачный |
660 |
643 |
1,80 |
400 |
800 |
6 |
| DB5b-436CR |
глубокий красный |
прозрачный |
660 |
645 |
1,80 |
750 |
1400 |
6 |
| DB5b-436BR |
мягкий красный |
прозрачный |
655 |
638 |
2,10 |
500 |
1500 |
7 |
| DB5b-436AR |
глубокий красный |
прозрачный |
660 |
643 |
1,86 |
1300 |
3000 |
7 |
| DB5b-436ARA |
глубокий красный |
прозрачный |
660 |
645 |
1,86 |
1500 |
4000 |
7 |
| DB5b-437FA |
янтарный |
прозрачный |
607 |
605 |
2,00 |
3500 |
6000 |
7 |
| DB5b-448ABCA |
синий |
прозрачный |
468 |
470 |
3,50 |
3000 |
3200 |
10 |
| DB5b-448ABD |
синий |
прозрачный |
468 |
470 |
3,50 |
3500 |
3600 |
10 |
|
Угол излучения 12...14 град.
|
| Тип |
Цвет |
Длина волны, нм |
Прямое
напряжение |
Яркость, мкд |
Угол
излучения |
Рис. |
| излучения |
линзы |
lp |
ld |
В |
IV1 |
IV2 |
2q1/2 |
| DB5-433DG |
желто-зеленый |
прозрачный |
570 |
567 |
2,15 |
320 |
800 |
14 |

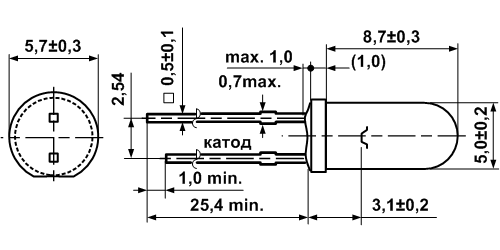

4-10 |
| DB5-433CG |
желто-зеленый |
прозрачный |
570 |
567 |
2,15 |
400 |
1200 |
14 |
| DB5-433BG |
желто-зеленый |
прозрачный |
575 |
572 |
2,20 |
1500 |
2500 |
12 |
| DB5-433BA |
изумрудно-зеленый |
прозрачный |
502 |
505 |
3,50 |
6500 |
8000 |
15 |
| DB5-433AGCA |
чисто-зеленый |
прозрачный |
523 |
525 |
3,50 |
7000 |
9500 |
15 |
| DB5-433AGD |
чисто-зеленый |
прозрачный |
523 |
525 |
3,50 |
8000 |
10500 |
15 |
| DB5-434AY |
желтый |
прозрачный |
592 |
590 |
2,00 |
2000 |
3000 |
12 |
| DB5-434FY |
желтый |
прозрачный |
592 |
590 |
2,00 |
2800 |
5500 |
12 |
| DB5-434VY |
желтый |
прозрачный |
592 |
590 |
2,00 |
3000 |
6500 |
12 |
| DB5-434SY |
желтый |
прозрачный |
592 |
590 |
2,25 |
3500 |
7000 |
12 |
| DB5-435AO |
оранжевый |
прозрачный |
620 |
615 |
2,00 |
2400 |
3000 |
12 |
| DB5-435FO |
оранжевый |
прозрачный |
620 |
615 |
2,00 |
3200 |
5500 |
12 |
| DB5-435AOR |
свежий красный |
прозрачный |
635 |
626 |
2,00 |
3000 |
4500 |
12 |
| DB5-435SOR |
свежий красный |
прозрачный |
638 |
629 |
2,25 |
4000 |
7000 |
12 |
| DB5-436DR |
глубокий красный |
прозрачный |
660 |
643 |
1,80 |
350 |
800 |
12 |
| DB5-436CR |
глубокий красный |
прозрачный |
660 |
643 |
1,80 |
700 |
1200 |
12 |
| DB5-436BR |
мягкий красный |
прозрачный |
655 |
638 |
2,10 |
450 |
1300 |
12 |
| DB5-436AR |
глубокий красный |
прозрачный |
660 |
645 |
1,86 |
1250 |
2400 |
12 |
| DB5-436ARA |
глубокий красный |
прозрачный |
660 |
645 |
1,86 |
1400 |
3500 |
12 |
| DB5-437FA |
янтарный |
прозрачный |
607 |
605 |
2,00 |
3000 |
5500 |
12 |
| DB5-448ABCA |
синий |
прозрачный |
468 |
470 |
3,50 |
2600 |
3000 |
12 |
| DB5-448ABD |
синий |
прозрачный |
468 |
470 |
3,50 |
3000 |
3500 |
12 |
|
Угол излучения 15...16 град.
|
| Тип |
Цвет |
Длина волны, нм |
Прямое
напряжение |
Яркость, мкд |
Угол
излучения |
Рис. |
| излучения |
линзы |
lp |
ld |
В |
IV1 |
IV2 |
2q1/2 |
| DB5-433DG-B |
желто-зеленый |
прозрачный |
570 |
567 |
2,15 |
200 |
600 |
16 |
4-11 |
| DB5-433CG-B |
желто-зеленый |
прозрачный |
570 |
567 |
2,15 |
250 |
900 |
16 |
| DB5-433BG-B |
желто-зеленый |
прозрачный |
575 |
572 |
2,20 |
800 |
2000 |
15 |
| DB5-433BA-B |
изумрудно-зеленый |
прозрачный |
502 |
505 |
3,50 |
5000 |
7000 |
18 |
| DB5-433AGCA-B |
чисто-зеленый |
прозрачный |
523 |
525 |
3,50 |
5200 |
7000 |
18 |
| DB5-433AGD-B |
чисто-зеленый |
прозрачный |
523 |
525 |
3,50 |
6000 |
8500 |
18 |
| DB5-434AY-B |
желтый |
прозрачный |
592 |
590 |
2,00 |
1200 |
2800 |
15 |
| DB5-434FY-B |
желтый |
прозрачный |
592 |
590 |
2,00 |
2000 |
5000 |
15 |
| DB5-434VY-B |
желтый |
прозрачный |
592 |
590 |
2,00 |
2500 |
6000 |
15 |
| DB5-435AO-B |
оранжевый |
прозрачный |
620 |
615 |
2,00 |
1200 |
2800 |
15 |
| DB5-435FO-B |
оранжевый |
прозрачный |
620 |
615 |
2,00 |
2200 |
5000 |
15 |
| DB5-435AOR-B |
свежий красный |
прозрачный |
635 |
626 |
2,00 |
2000 |
4000 |
15 |
| DB5-436DR-B |
глубокий красный |
прозрачный |
660 |
643 |
1,80 |
250 |
450 |
15 |
| DB5-436CR-B |
глубокий красный |
прозрачный |
660 |
643 |
1,80 |
400 |
900 |
15 |
| DB5-436BR-B |
мягкий красный |
прозрачный |
655 |
638 |
2,10 |
320 |
950 |
15 |
| DB5-436AR-B |
глубокий красный |
прозрачный |
660 |
645 |
1,86 |
800 |
2200 |
15 |
| DB5-436ARA-B |
глубокий красный |
прозрачный |
660 |
645 |
1,86 |
1080 |
3300 |
15 |
| DB5-437FA-B |
янтарный |
прозрачный |
607 |
605 |
2,00 |
2400 |
5000 |
15 |
| DB5-448ABCA-B |
синий |
прозрачный |
468 |
470 |
3,50 |
2000 |
2500 |
15 |
| DB5-448ABD-B |
синий |
прозрачный |
468 |
470 |
3,50 |
2400 |
2400 |
15 |
|
Угол излучения 30...40 град.
|
| Тип |
Цвет |
Длина волны, нм |
Прямое
напряжение |
Яркость, мкд |
Угол
излучения |
Рис. |
| излучения |
линзы |
lp |
ld |
В |
IV1 |
IV2 |
2q1/2 |
| DB5-433DG-C |
желто-зеленый |
прозрачный |
570 |
567 |
2,15 |
100 |
300 |
30 |

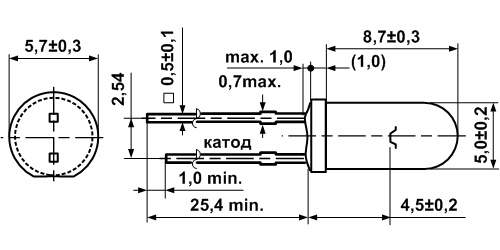

4-12 |
| DB5-433CG-C |
желто-зеленый |
прозрачный |
570 |
567 |
2,15 |
150 |
500 |
30 |
| DB5-433BG-C |
желто-зеленый |
прозрачный |
575 |
572 |
2,20 |
500 |
900 |
40 |
| DB5-433BA-C |
изумрудно-зеленый |
прозрачный |
502 |
505 |
3,50 |
3000 |
4500 |
45 |
| DB5-433AGCA-C |
чисто-зеленый |
прозрачный |
523 |
525 |
3,50 |
3500 |
4300 |
45 |
| DB5-433AGD-C |
чисто-зеленый |
прозрачный |
523 |
525 |
3,50 |
3800 |
4700 |
45 |
| DB5-434AY-C |
желтый |
прозрачный |
592 |
590 |
2,00 |
800 |
1000 |
40 |
| DB5-434FY-C |
желтый |
прозрачный |
592 |
590 |
2,00 |
1200 |
2400 |
40 |
| DB5-434VY-C |
желтый |
прозрачный |
592 |
590 |
2,00 |
1400 |
2700 |
40 |
| DB5-434SY-C |
желтый |
прозрачный |
592 |
590 |
2,25 |
1800 |
3000 |
45 |
| DB5-435AO-C |
оранжевый |
прозрачный |
620 |
615 |
2,00 |
800 |
1000 |
40 |
| DB5-435FO-C |
оранжевый |
прозрачный |
620 |
615 |
2,00 |
1400 |
2400 |
40 |
| DB5-435AOR-C |
свежий красный |
прозрачный |
635 |
626 |
2,00 |
1000 |
1500 |
40 |
| DB5-435SOR-C |
свежий красный |
прозрачный |
638 |
629 |
2,25 |
2000 |
3000 |
40 |
| DB5-436DR-C |
глубокий красный |
прозрачный |
660 |
643 |
1,80 |
120 |
250 |
30 |
| DB5-436CR-C |
глубокий красный |
прозрачный |
660 |
643 |
1,80 |
175 |
600 |
30 |
| DB5-436BR-C |
мягкий красный |
прозрачный |
655 |
638 |
2,10 |
160 |
500 |
40 |
| DB5-436AR-C |
глубокий красный |
прозрачный |
660 |
645 |
1,86 |
600 |
1800 |
30 |
| DB5-436ARA-C |
глубокий красный |
прозрачный |
660 |
645 |
1,86 |
750 |
2800 |
30 |
| DB5-437FA-C |
янтарный |
прозрачный |
607 |
605 |
2,00 |
1200 |
2400 |
40 |
| DB5-448ABCA-C |
синий |
прозрачный |
468 |
470 |
3,50 |
1000 |
1400 |
45 |
| DB5-448ABD-C |
синий |
прозрачный |
468 |
470 |
3,50 |
1200 |
1800 |
45 |
|
|
|
|
|
|
