| Оптоэлектронные приборы
/ Светодиоды / Повышенной яркости / |
Овальные 4...5 мм
Система
обозначений светодиодов
Параметры измерены при IF=20 мА, Tокр=25oC
Угол излучения 40/20, 70/25, 25/70 град.
|
| Тип |
Цвет |
Длина волны, нм |
Прямое
напряжение |
Яркость, мкд |
Угол
излучения |
Рис. |
| излучения |
линзы |
lp |
ld |
В |
IV1 |
IV2 |
2q1/2 |
| DB4Q-433CG |
желто-зеленый |
прозрачный |
570 |
567 |
2,15 |
175 |
600 |
40/20 |

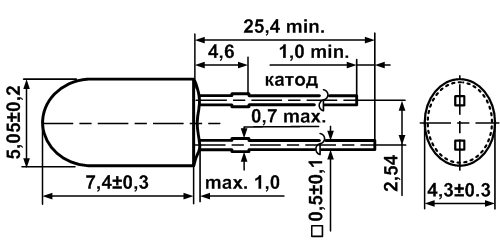

4-13 |
| DB4Q-433BA |
изумрудно-зеленый |
прозрачный |
502 |
505 |
3,50 |
4500 |
5000 |
| DB4Q-433AGCA |
чисто-зеленый |
прозрачный |
523 |
525 |
3,50 |
4000 |
4500 |
| DB4Q-433AGD |
чисто-зеленый |
прозрачный |
523 |
525 |
3,50 |
4800 |
5500 |
| DB4Q-434FY |
желтый |
прозрачный |
592 |
590 |
2,00 |
1500 |
4000 |
| DB4Q-434SY |
желтый |
прозрачный |
592 |
590 |
2,25 |
2400 |
5700 |
| DB4Q-435FO |
оранжевый |
прозрачный |
620 |
615 |
2,00 |
1800 |
4000 |
| DB4Q-435AOR |
свежий красный |
прозрачный |
635 |
626 |
2,00 |
1300 |
3400 |
| DB4Q-435SOR |
свежий красный |
прозрачный |
638 |
629 |
2,25 |
3500 |
6000 |
| DB4Q-436ARA |
глубокий красный |
прозрачный |
660 |
645 |
1,86 |
600 |
2800 |
| DB4Q-438ABCA |
синий |
прозрачный |
465 |
470 |
3,50 |
1400 |
1500 |
| DB4Q-438ABD |
синий |
прозрачный |
465 |
470 |
3,50 |
1800 |
2000 |
| DB5RH-433CG |
желто-зеленый |
прозрачный |
570 |
567 |
2,15 |
175 |
600 |
70/25 |

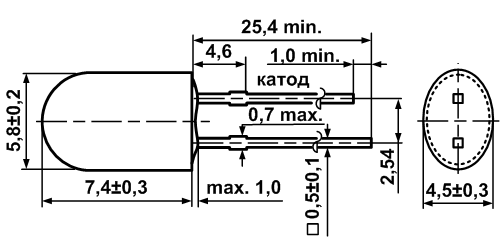

4-14 |
| DB5RH-433BA |
изумрудно-зеленый |
прозрачный |
502 |
505 |
3,50 |
4500 |
5000 |
| DB5RH-433AGCA |
чисто-зеленый |
прозрачный |
523 |
525 |
3,50 |
4000 |
4000 |
| DB5RH-433AGD |
чисто-зеленый |
прозрачный |
523 |
525 |
3,50 |
5000 |
6000 |
| DB5RH-434FY |
желтый |
прозрачный |
592 |
590 |
2,00 |
1500 |
3800 |
| DB5RH-434SY |
желтый |
прозрачный |
592 |
590 |
2,00 |
2400 |
5200 |
| DB5RH-435FO |
оранжевый |
прозрачный |
620 |
615 |
2,00 |
1800 |
3800 |
| DB5RH-435AOR |
свежий красный |
прозрачный |
635 |
626 |
2,00 |
1300 |
3300 |
| DB5RH-435SOR |
свежий красный |
прозрачный |
635 |
626 |
2,00 |
3500 |
4300 |
| DB5RH-436ARA |
глубокий красный |
прозрачный |
660 |
645 |
1,86 |
600 |
2700 |
| DB5RH-438ABCA |
синий |
прозрачный |
465 |
470 |
3,50 |
1400 |
1400 |
| DB5RH-438ABD |
синий |
прозрачный |
465 |
470 |
3,50 |
1800 |
1800 |
| DB5RV-433CG |
желто-зеленый |
прозрачный |
570 |
567 |
2,15 |
175 |
600 |
25/70 |

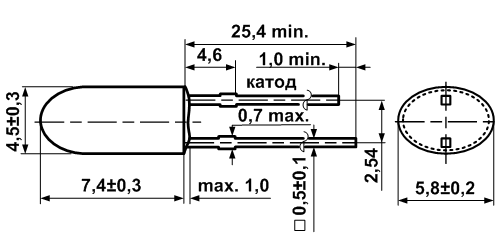

4-15 |
| DB5RV-433BA |
изумрудно-зеленый |
прозрачный |
502 |
505 |
3,50 |
4500 |
5000 |
| DB5RV-433AGCA |
чисто-зеленый |
прозрачный |
523 |
525 |
3,50 |
4000 |
4000 |
| DB5RV-433AGD |
чисто-зеленый |
прозрачный |
523 |
525 |
3,50 |
5000 |
6000 |
| DB5RV-434FY |
желтый |
прозрачный |
592 |
590 |
2,00 |
1500 |
3800 |
| DB5RV-434SY |
желтый |
прозрачный |
592 |
590 |
2,00 |
2400 |
5200 |
| DB5RV-435FO |
оранжевый |
прозрачный |
620 |
615 |
2,00 |
1800 |
3800 |
| DB5RV-435AOR |
свежий красный |
прозрачный |
635 |
626 |
2,00 |
1300 |
3300 |
| DB5RV-435SOR |
свежий красный |
прозрачный |
635 |
626 |
2,00 |
3500 |
4300 |
| DB5RV-436ARA |
глубокий красный |
прозрачный |
660 |
645 |
1,86 |
600 |
2700 |
| DB5RV-438ABCA |
синий |
прозрачный |
465 |
470 |
3,50 |
1400 |
1400 |
| DB5RV-438ABD |
синий |
прозрачный |
465 |
470 |
3,50 |
1800 |
1800 |
|
|
|
|
|
|
