| Оптоэлектронные приборы
/ Светодиоды / SMD: для поверхностного монтажа на плату / |

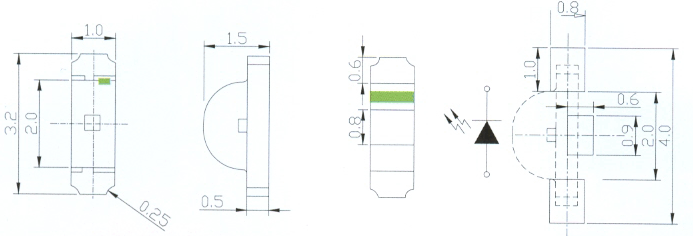

1204 (1,5T) с боковым излучением
Светодиоды SMD для поверхностного монтажа на плату
Система
обозначений ЧИП светодиодов
Параметры измерены при IF=20 мА, Tокр=25°C
|
Марка |
Цвет излучения |
Материал |
Линза |
Доминантная длина волны, нм (тип) |
Яркость, мкд (тип) |
Прямое напряжение, В |
Угол излучения, град |
| тип. |
макс. |
2q 1/2 |
| BT12-2162SURC |
красный |
AlGalnP |
прозрачная |
624 |
120 |
2,0 |
2,4 |
120 |
| BT12-2162UYOC |
оранжевый |
AIGalnP |
прозрачная |
605 |
120 |
2,0 |
2,4 |
120 |
| BT12-2162UYC |
желтый |
AlGalnP |
прозрачная |
589 |
120 |
2,0 |
2,4 |
120 |
| BT12-2162SYGC |
желто-зеленый |
AlGalnP |
прозрачная |
572 |
40 |
2,0 |
2,4 |
120 |
| BT12-2162UBGC |
чисто-зеленый |
InGaN |
прозрачная |
525 |
450 |
3,2 |
3,6 |
120 |
| BT12-2162UBC |
синий |
InGaN |
прозрачная |
468 |
100 |
3,2 |
3,6 |
120 |
| BT12-2162UPC |
пурпурный |
InGaN |
прозрачная |
405(λp) |
5 |
3,2 |
3,6 |
120 |
| BT12-2162UWC |
белый |
InGaN |
желтая диффузная |
x=0,29 y=0,28 |
450 |
3,2 |
3,6 |
120 |
| BT12-2162UWAC |
теплый белый |
InGaN |
желтая диффузная |
x=0,42 y=0,43 |
400 |
3,2 |
3,6 |
120 |
| BT12-2162UFD |
розовый |
InGaN |
розовая диффузная |
x=0,38 y=0,18 |
80 |
3,2 |
3,6 |
120 |
|
|

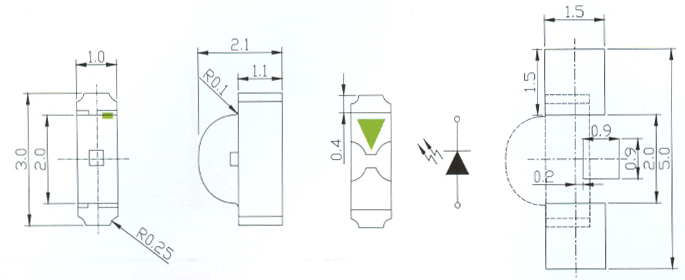

1204 (2,1T) с боковым излучением
Светодиоды SMD для поверхностного монтажа на плату
Система
обозначений ЧИП светодиодов
Параметры измерены при IF=20 мА, Tокр=25°C
Марка |
Цвет излучения |
Материал |
Линза |
Доминантная длина волны, нм (тип) |
Яркость, мкд (тип) |
Прямое напряжение, В |
Угол излучения, град |
| тип. |
макс. |
2q 1/2 |
| BT12-2102SURC |
красный |
AlGalnP |
прозрачная |
624 |
120 |
2,0 |
2,4 |
120 |
| BT12-2102UYOC |
оранжевый |
AIGalnP |
прозрачная |
605 |
120 |
2,0 |
2,4 |
120 |
| BT12-2102UYC |
желтый |
AlGalnP |
прозрачная |
589 |
120 |
2,0 |
2,4 |
120 |
| BT12-2102SYGC |
желто-зеленый |
AlGalnP |
прозрачная |
572 |
40 |
2,0 |
2,4 |
120 |
| BT12-2102UBGC |
чисто-зеленый |
InGaN |
прозрачная |
525 |
450 |
3,2 |
3,6 |
120 |
| BT12-2102UBC |
синий |
InGaN |
прозрачная |
468 |
100 |
3,2 |
3,6 |
120 |
| BT12-2102UPC |
пурпурный |
InGaN |
прозрачная |
405(λp) |
5 |
3,2 |
3,6 |
120 |
| BT12-2102UWC |
белый |
InGaN |
желтая диффузная |
x=0,29 y=0,28 |
450 |
3,2 |
3,6 |
120 |
| BT12-2102UWAC |
теплый белый |
InGaN |
желтая диффузная |
x=0,42 y=0,43 |
400 |
3,2 |
3,6 |
120 |
| BT12-2102UFD |
розовый |
InGaN |
розовая диффузная |
x=0,38 y=0,18 |
80 |
3,2 |
3,6 |
120 |
|

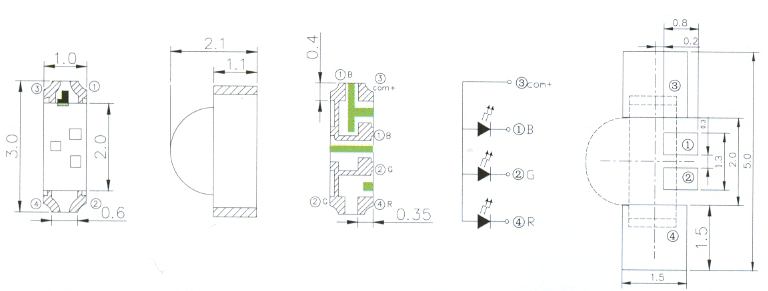

1204 с боковым излучением полноцветные
Светодиоды SMD для поверхностного монтажа на плату
Система
обозначений ЧИП светодиодов
Параметры измерены при IF=20 мА, Tокр=25°C
Марка |
Цвет излучения |
Материал |
Линза |
Доминантная длина волны, нм (тип) |
Яркость, мкд (тип) |
Прямое напряжение, В |
Угол излучения, град |
| тип. |
макс. |
2q 1/2 |
| BT12-2303 SURUBGUBC |
красный |
AIGalnP |
прозрачная |
624 |
100 |
2,0 |
2,4 |
130 |
| чисто-зеленый |
InGaN |
525 |
450 |
3,2 |
3,6 |
| синий |
InGaN |
468 |
100 |
3,2 |
3,6 |
|
|
|
|
|
