Специальные светодиоды повышенной яркости
Для плоских экранов
Система
обозначений светодиодов
Параметры измерены при IF=20 мА, Tокр=25oC
Особенность светодиодов, которые
рекомендуется применять для плоских экранов,
заключается в малом разбросе характеристик в
партии, поставляемой на весь экран. В мире существует
несколько десятков фирм, выпускающих светодиоды
повышенной яркости, однако, только немногие
из них обеспечивают необходимую выборку по силе
света, длине волны и углу излучения.
Для того, чтобы экран не выглядел
пятнистым, нужно иметь допуски этих параметров
не более 15%. Фирмы, производящие светодиоды
для экранов, указывают после наименования (Part.No.)
соответствующий BIN-код.
Наиболее известна в этой области
продукция фирмы «NICHIA America Corporation»,
однако ее цены и сроки поставки оставляют желать
лучшего. Нам удалось найти альтернативного производителя*
с более низкими ценами и лучшими сроками поставки.
Он изготавливает светодиоды повышенной яркости,
рекомендуемые для применения в уличных плоских
экранах, различных табло и пр.
*

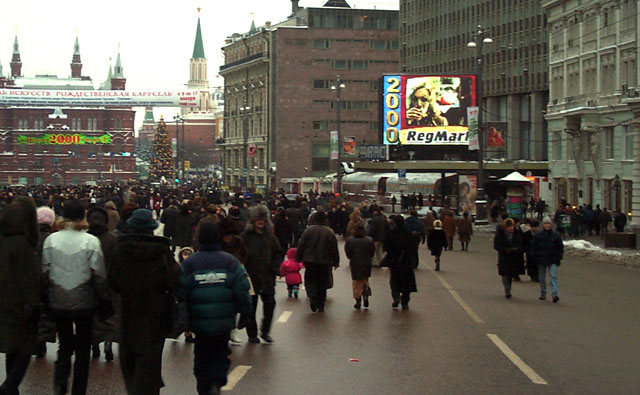

На светодиодах этой фирмы собран и успешно работает
большой уличный экран (размерами 9х12 метров)
в Москве, установненный в начале Тверской улице
недалеко от театра им.Ермоловой
|
Круглые 5 мм
|
| Тип |
Цвет |
Длина волны, нм |
Прямое
напряжение |
Яркость, мкд |
Угол
излучения |
| излучения |
линзы |
lp |
ld |
В |
мин. |
тип. |
2q1/2
|
| DB5-433ACG-D |
зеленый |
прозрачный |
520 |
540 |
3,5 |
4800 |
5000 |
33 |
| DB5-438ABC-D |
синий |
прозрачный |
465 |
475 |
3,5 |
1800 |
2000 |
| DB5-436ARA-C |
красный |
прозрачный |
660 |
645 |
1,86 |
1800 |
2000 |
 |
|

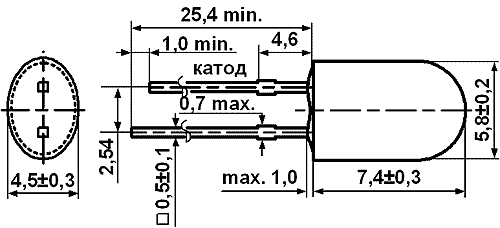

Овальные светодиоды фирмы COTCO (линза цветная
матовая)
|
| Тип |
Цвет излучения |
Длина волны, нм |
Прямое
напряжение |
Яркость, мкд |
Угол
излучения |
| тип. |
макс. |
мин. |
тип. |
2q1/2
|
| LO5SMNHR4-B0G-A |
красный |
624 |
2,0 |
2,5 |
200 |
500 |
110/50 |
| LO5SMARO4-B0G-A |
красный |
618 |
2,1 |
2,6 |
770 |
1100 |
110/50 |
| LO5SMTPG4-B0G-A2 |
зеленый |
527 |
3,4 |
4,0 |
1100 |
1750 |
110/50 |
| LO5SMPBL4-B0G-A3 |
синий |
470 |
3,4 |
4,0 |
200 |
350 |
110/50 |
 |
|
|
|
|
|
|
|
