| Оптоэлектронные приборы
/ Светодиоды / Индикаторные / Точечные / |
|
Светодиоды Индикаторные Точечные
Двухцветные
Система
обозначений светодиодов RL
Параметры измерены при IF=20 мА, Tокр=25°C
Серия RL30 круглые 3 мм биполярные
|
| Тип |
Цвет линзы |
Длина волны, нм |
Цвет излучения |
Прямое напряжение, В |
Яркость, мКд |
| RL30-RD3YG13
9T1 |
диффузный |
700 |
красный |
2.1 |
3.2 |
| 570 |
зеленый |
1.8 |
28 |
| RL30-HO3YG43
9T1 |
диффузный |
630 |
свежий красный |
1.8 |
33 |
| 570 |
зеленый |
2.0 |
30 |
| RL30-HY2YG339T1 |
диффузный |
585 |
желтый |
2.0 |
20 |
| 570 |
зеленый |
2.1 |
27 |
| RL30-SR2YG43
9T1 |
диффузный |
660 |
красный |
2.0 |
56 |
| 570 |
зеленый |
3.5 |
40 |
| RL30-RD3YG13
9X2 |
диффузный |
700 |
красный |
2.1 |
3.1 |
| 570 |
зеленый |
1.8 |
25 |
| RL30-HO3YG44
9X2 |
диффузный |
630 |
свежий красный |
1.8 |
36 |
| 570 |
зеленый |
2.0 |
32 |
| RL30-HY2YG33
9X2 |
диффузный |
585 |
желтый |
2.0 |
18 |
| 570 |
зеленый |
2.1 |
24 |
| RL30-SR1YG43
9F2 |
диффузный |
660 |
красный |
2.0 |
60 |
| 570 |
зеленый |
3.5 |
42 |
|
 |
Серия RL50 круглые 5 мм биполярные
|
| Тип |
Цвет линзы |
Длина волны, нм |
Цвет излучения |
Прямое напряжение, В |
Яркость, мКд |
| RL50-RD3YG13
9F1 |
диффузный |
700 |
красный |
2.1 |
3.0 |
| 570 |
зеленый |
1.8 |
26 |
| RL50-HO3YG43
9F1 |
диффузный |
630 |
свежий красный |
1.8 |
36 |
| 570 |
зеленый |
2.0 |
32 |
| RL50-HY2YG33
9F1 |
диффузный |
585 |
желтый |
2.0 |
18 |
| 570 |
зеленый |
2.1 |
24 |
| RL50-SR2YG43
9F1 |
диффузный |
660 |
красный |
2.0 |
52 |
| 570 |
зеленый |
3.5 |
38 |
| RL50-RD3YG13
9X2 |
диффузный |
700 |
красный |
2.1 |
3.0 |
| 570 |
зеленый |
1.8 |
26 |
| RL50-HO3YG44
9X2 |
диффузный |
630 |
свежий красный |
1.8 |
36 |
| 570 |
зеленый |
2.0 |
32 |
| RL50-HY2YG33
9X2 |
диффузный |
585 |
желтый |
2.0 |
18 |
| 570 |
зеленый |
2.1 |
24 |
| RL50-SR1YG43
9F2 |
диффузный |
660 |
красный |
2.0 |
52 |
| 570 |
зеленый |
3.5 |
38 |
|
 |
Серия RL60 прямоугольные
|
| Тип |
Цвет линзы |
Длина волны, нм |
Цвет излучения |
Прямое напряжение, В |
Яркость, мКд |
| RL60-RD3YG139F1 |
диффузный |
700 |
красный |
2.1 |
3.0 |
| 570 |
зеленый |
1.8 |
26 |
| RL60-HO3YG439F1 |
диффузный |
630 |
свежий красный |
1.8 |
36 |
| 570 |
зеленый |
2.0 |
32 |
| RL60-HY2YG339F1 |
диффузный |
585 |
желтый |
2.0 |
18 |
| 570 |
зеленый |
2.1 |
24 |
| RL60-SR2YG439F1 |
диффузный |
660 |
красный |
2.0 |
52 |
| 570 |
зеленый |
3.5 |
38 |
| RL60-RD3YG139F1 |
диффузный |
700 |
красный |
2.1 |
3.0 |
| 570 |
зеленый |
1.8 |
26 |
| RL60-HO3YG449F1 |
диффузный |
630 |
свежий красный |
1.8 |
36 |
| 570 |
зеленый |
2.0 |
32 |
| RL60-HY2YG339F1 |
диффузный |
585 |
желтый |
2.0 |
18 |
| 570 |
зеленый |
2.1 |
24 |
| RL60-SR1YG439F1 |
диффузный |
660 |
красный |
2.0 |
52 |
| 570 |
зеленый |
3.5 |
38 |
|
 |
Серия RL30 круглые 3 мм
|
| Тип |
Цвет линзы |
Длина волны, нм |
Цвет излучения |
Прямое напряжение, В |
Яркость, мКд |
| RL30-RD3YG137 |
диффузный |
700 |
красный |
2.1 |
0.8 |
| 570 |
зеленый |
1.8 |
10 |
| RL30-HO3YG437 |
диффузный |
630 |
свежий красный |
1.8 |
13 |
| 570 |
зеленый |
2.0 |
18 |
| RL30-HY2YG337 |
диффузный |
585 |
желтый |
2.0 |
12 |
| 570 |
зеленый |
2.1 |
9 |
| RL30-SR1YG437 |
диффузный |
660 |
красный |
2.0 |
25 |
| 570 |
зеленый |
3.5 |
20 |
|
 |
Серия RL50 круглые 5 мм
|
| Тип |
Цвет линзы |
Длина волны, нм |
Цвет излучения |
Прямое напряжение, В |
Яркость, мКд |
| RL50-RD3YG136 |
диффузный |
700 |
красный |
2.1 |
1.0 |
| 570 |
зеленый |
1.8 |
11 |
| RL50-SR2YG436 |
диффузный |
630 |
свежий красный |
1.8 |
15 |
| 570 |
зеленый |
2.0 |
20 |
| RL50-HY2YG336 |
диффузный |
585 |
желтый |
2.0 |
15 |
| 570 |
зеленый |
2.1 |
11 |
| RL50-SR2YG436 |
диффузный |
660 |
красный |
2.0 |
30 |
| 570 |
зеленый |
3.5 |
24 |
| Тип |
Цвет линзы |
Длина
волны, нм |
Цвет излу-чения |
Прямое напря-жение,
В |
Яркость, мКд |
Угол излу-чения |
| мин. |
тип. |
макс. |
| SS5RG9BEW |
диф-фузный |
620-635 |
красный |
1,9-2,5 |
50 |
80 |
100 |
40-60 |
| 565-575 |
зеленый |
1,9-2,5 |
50 |
80 |
100 |
40-60 |
| SS5YG9BEW |
диф-фузный |
580-595 |
желтый |
1,9-2,5 |
50 |
80 |
100 |
40-60 |
| 565-575 |
зеленый |
1,9-2,5 |
50 |
80 |
100 |
40-60 |
| SS5BY9BSW |
диф-фузный |
620-635 |
красный |
1,9-2,5 |
600 |
1000 |
1500 |
40-60 |
| 460-470 |
синий |
2,9-3,5 |
600 |
1000 |
1500 |
40-60 |
| SS5YG9BSW |
диф-фузный |
580-595 |
желтый |
1,9-2,5 |
600 |
1000 |
1500 |
40-60 |
| 520-530 |
зеленый |
2,9-3,5 |
600 |
1000 |
1500 |
40-60 |
| SS5RG9BSW |
диф-фузный |
620-635 |
красный |
1,9-2,5 |
600 |
1000 |
1500 |
40-60 |
| 520-530 |
зеленый |
2,9-3,5 |
600 |
1000 |
1500 |
40-60 |
| SS5RG9BEC |
диф-фузный |
620-635 |
красный |
1,9-2,5 |
100 |
300 |
500 |
30-40 |
| 565-575 |
зеленый |
1,9-2,5 |
100 |
300 |
500 |
30-40 |
| SS5YG9BEC |
диф-фузный |
580-595 |
желтый |
1,9-2,5 |
100 |
300 |
500 |
30-40 |
| 565-575 |
зеленый |
1,9-2,5 |
100 |
300 |
500 |
30-40 |
| SS5BY9BSC |
диф-фузный |
620-635 |
красный |
1,9-2,5 |
2000 |
3000 |
4500 |
30-40 |
| 460-470 |
синий |
2,9-3,5 |
2000 |
3000 |
4500 |
30-40 |
| SS5YG9BSC |
диф-фузный |
580-595 |
желтый |
1,9-2,5 |
4000 |
5500 |
7000 |
30-40 |
| 520-530 |
зеленый |
2,9-3,5 |
4000 |
5500 |
7000 |
30-40 |
| SS5RG9BSC |
диф-фузный |
620-635 |
красный |
1,9-2,5 |
2000 |
3000 |
4500 |
30-40 |
| 520-530 |
зеленый |
2,9-3,5 |
4000 |
5500 |
7000 |
30-40 |
|
 |
| Размер |
Тип |
Цвет |
Длина волны, нм |
Прямое
напря-
жение |
Яркость, мкд |
Угол излу-
чения |
Рис. |
| излучения |
линзы |
lp |
ld |
В |
IV1 |
IV2 |
2q1/2 |
| Ø3 |
DB3b-39YGC |
желтый |
белый
диффузный |
589 |
585 |
2,10 |
40 |
40 |
40 |

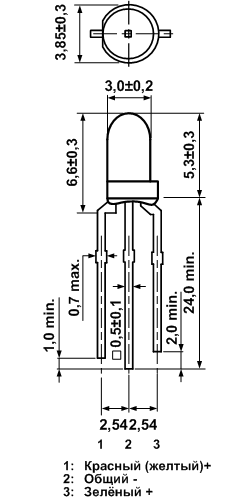

4-29 |
желто-
зеленый |
570 |
567 |
2,15 |
50 |
50 |
| DB3b-495AOR8ABCC |
свежий
красный |
белый
диффузный |
635 |
626 |
2,00 |
500 |
1000 |
30 |
| синий |
468 |
470 |
3,50 |
600 |
600 |
| Ø5 |
DB5-405AOR8ABCC |
свежий
красный |
белый
диффузный |
635 |
626 |
2,00 |
750 |
1500 |
30 |

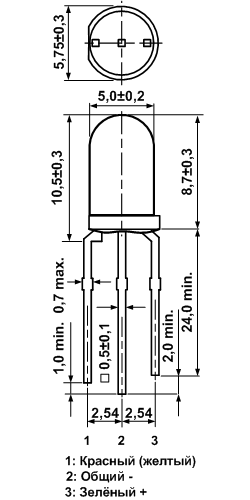

4-30 |
| синий |
468 |
470 |
3,50 |
1400 |
1400 |
| 2 х 5 |
DR2-30OGC |
красный |
белый
диффузный |
625 |
618 |
2,05 |
10 |
10 |
100 |

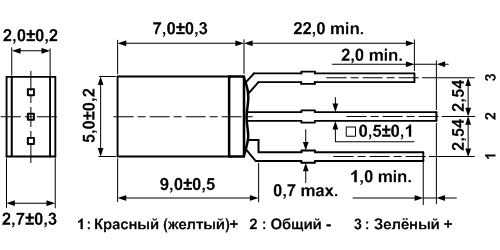

4-31 |
желто-
зеленый |
570 |
567 |
2,15 |
11 |
11 |
| DR2-30YGC |
желтый |
цветной
диффузный |
589 |
585 |
2,10 |
8 |
8 |
100 |
желто-
зеленый |
570 |
567 |
2,15 |
10 |
10 |
| DR2-3063A |
свежий
красный |
цветной
диффузный |
660 |
643 |
1,80 |
15 |
15 |
100 |
желто-
зеленый |
570 |
567 |
2,15 |
11 |
11 |
| Ø3 |
DB3b-415AOR8ABC |
свежий
красный |
цветной
диффузный |
635 |
626 |
2,00 |
200 |
200 |
45 |

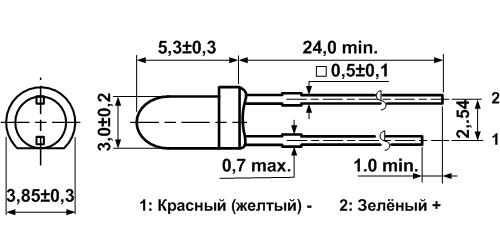

4-32 |
| синий |
468 |
470 |
3,50 |
300 |
300 |
| Ø5 |
DB5-1633 |
желто-
зеленый |
цветной
диффузный |
570 |
567 |
2,15 |
12 |
12 |
50 |

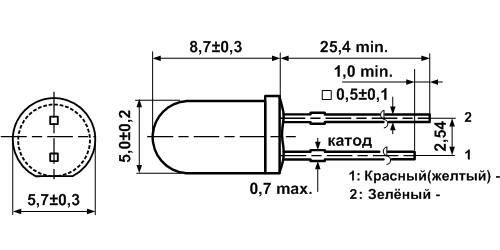

4-33 |
желто-
зеленый |
570 |
567 |
2,15 |
12 |
12 |
| DB5-1635R |
красный |
цветной
диффузный |
625 |
618 |
2,05 |
45 |
45 |
45 |
| красный |
625 |
618 |
2,05 |
45 |
45 |
| 2 х 5 |
DR2-31OG |
красный |
белый
диффузный |
625 |
618 |
2,05 |
5,0 |
5,0 |
125 |

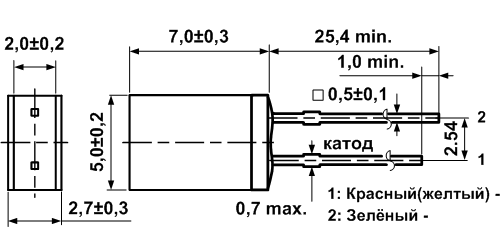

4-34 |
желто-
зеленый |
570 |
567 |
2,15 |
5,0 |
5,0 |
| DR2-31YG |
желтый |
цветной
диффузный |
589 |
585 |
2,10 |
4,0 |
4,0 |
125 |
желто-
зеленый |
570 |
567 |
2,15 |
4,0 |
4,0 |
|
|
|
|
|
