| Оптоэлектронные приборы / Светодиоды и изделия на светодиодах/Мощные светодиоды |

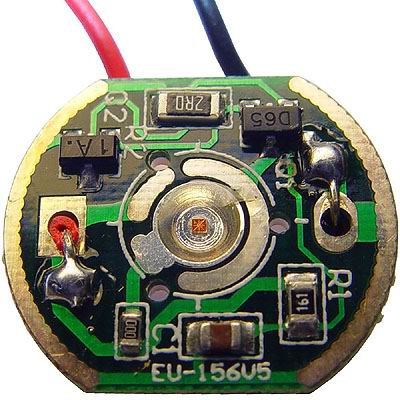

1W светодиоды
со встроенным
стабилизатором тока
 |
Особенности:
Выполнены в алюминиевом корпусе радиатора охлаждения
Имеют линзу Френеля, но могут поставляться и отдельно без линзы
и радиатора, для крепления их к собственному радиатору заказчика.
В этом случае получается широкий угол излучения, что может использоваться,
например, для подстветки конструкций из оргстекла в рекламе.
- Прямой постоянный ток 350 mA
- Рассеиваемая мощность 1 W
- Импульсный ток (1/10 Рабочий цикл/дежурный цикл,
0.1ms Длительность импульса) 400 mA
- Обратное напряжение(Vr) 5 V
- Интервал рабочих температур -40°С...+80°С
- Температура хранения -40°С...+ 80°С
- Температура пайка 230°С при 5 сек
|
[увеличить] |

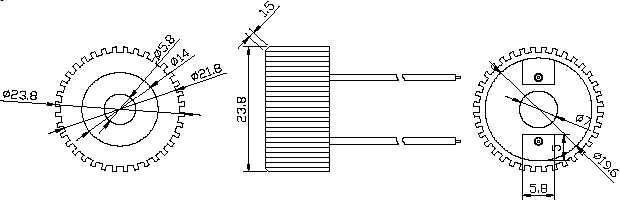

- Все размеры приведены в мм
- Допуск составляет ±0.25mm(.01")
- Величина кромки 1.0mm(.04") max.
|
|
Электрические и оптические характеристики светодиодов. (при IF=350mA)
| 22254 |
DLE-240UR40 |
14000 |
40 |
красный |
618 |
623 |
628 |
4,3 |
4,5 |
4,7 |
| 22253 |
DLE-240UA40 |
14000 |
40 |
желтый |
585 |
590 |
595 |
4,3 |
4,5 |
4,7 |
| 22251 |
DLE-240NG40 |
14000 |
40 |
зеленый |
515 |
520 |
525 |
4,3 |
4,5 |
4,7 |
| 17628 |
DLE-240NB40 |
14000 |
40 |
синий |
465 |
470 |
475 |
4,3 |
4,5 |
4,7 |
| 22252 |
DLE-240NW40 |
14000 |
40 |
белый |
- |
- |
- |
4,3 |
4,5 |
4,7 |
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
