S155 серия
|

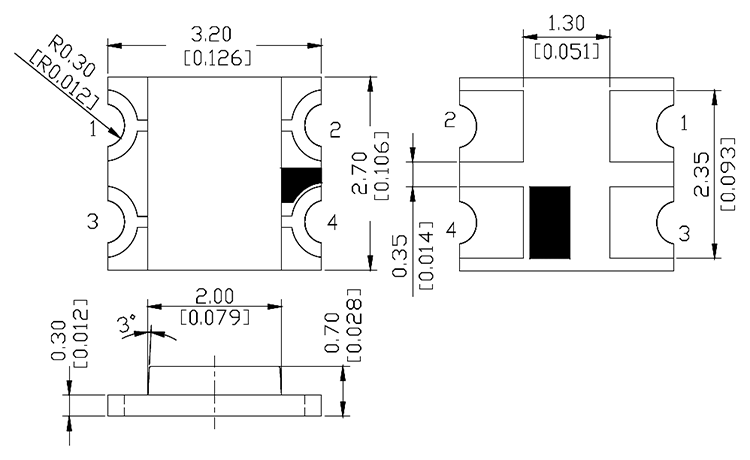

Размеры: 3,2мм × 2,7мм × 0,7мм
Модель: RF-S155
Категория: ЧИП светодиоды
Характеристика: белый корпус с прозрачной линзой; чрезвычайно широкий угол излучения, идеальные светодиоды для подсветки
Применение: подсветка дисплеев (LCD, цифровые продукты, бытовая техника и др.), автомобильная подсветка
| P1S155TS-B04_REVA_08-02-02-C0 |
|
| P1S155TS-B51_REVA_08-02-14-C0 |
|
| RF-W2S155TS-A41_10-09-01-D0 |
|
| W2S155TS-A12_REVA_08-06-20-C0 |
|
|
| Марка |
Длина волны λΔ, nm /Координаты цветности Cx/Cy |
Цвет излучения |
Прямое напряжение Vf, В |
при токе, мА |
Яркость Iv, мкд |
Угол излучения 2θ1/2 |
| RF-PxS155TS-xxx |
625 |
оранжевый |
1,8...2,4 |
20 |
35...100 |
140 |
570 |
желто-зеленый |
1,8...2,4 |
20 |
18...100 |
| RF-PxS155TS-xxx |
630 |
красный |
1,8...2,4 |
20 |
35...100 |
140 |
470 |
синий |
2,8...3,6 |
20 |
60...200 |
| RF-PxS155TS-xxx |
587 |
желтый |
1,8...2,4 |
20 |
70...200 |
140 |
470 |
синий |
2,8...3,6 |
20 |
60...200 |
| RF-WxS155TS-xxx |
625 |
оранжевый |
1,8...2,4 |
20 |
35...100 |
140 |
520 |
зеленый |
2,8...3,6 |
20 |
200...560 |
470 |
синий |
2,8...3,6 |
20 |
35...100 |
| RF-WxS155CS-xxx |
625 |
оранжевый |
1,8...2,4 |
20 |
35...100 |
140 |
520 |
зеленый |
2,8...3,6 |
20 |
200...560 |
470 |
синий |
2,8...3,6 |
20 |
35...100 |
Внутренние схемы соединения кристаллов
| RF-W2S155TS-A12 серия |
 |
| RF-W2S155TS-A41 серия |
 |
| RF-P1S155TS-B04 серия |
 |
| RF-P1S155TS-B51 серия |
 |
|
|
|
|
|
|
