SMD 0402 светодиоды для поверхностного монтажа |
| |
|
|
|
1) серия
2) цвет излучения:
SURC - красный
UYOC - оранжевый
UYC - желтый
SYGC - зеленый 572 нм
UBGC - зеленый 525 нм
UBC - синий
UPC - фиолетовый
UWC - белый X=0,29 Y=0,28
UWAC - теплый белый X=0,42 Y=0,43
UFD - розовый X=0,38 Y=0,18
|
Светодиоды SMD типоразмера 0402 применяются в малогабаритной аппаратуре и мобильных телефонах для подсветки дисплеев. |
Абсолютные максимальные характеристики:
Прямой постоянный ток IF: 30 мА
Прямой импульсный ток: 150 мА
Обратное напряжение: 9 В
Мощность рассеивания: 100 мВт
Рабочая температура: -40...+85°С
Температура хранения: -40...+105°С
|
Параметры измерены при IF=20 мА, Tокр=+25°C
BT16-2133 серия:
Угол излучения 2q1/2 = 120°
| 36877 |
BT16-2133SURC |
красный |
AIGalnP |
прозрачный |
624 |
100 |
2,0 |
2,4 |
| 122430 |
BT16-2133UYOC |
оранжевый |
AIGalnP |
прозрачный |
605 |
120 |
2,0 |
2,4 |
| 122431 |
BT16-2133UYC |
желтый |
AIGalnP |
прозрачный |
589 |
120 |
2,0 |
2,4 |
| 122432 |
BT16-2133SYGC |
зеленый |
AIGalnP |
прозрачный |
572 |
40 |
2,0 |
2,4 |
| 122433 |
BT16-2133UBGC |
зеленый |
InGaN |
прозрачный |
525 |
450 |
3,2 |
3,6 |
| 122434 |
BT16-2133UBC |
синий |
InGaN |
прозрачный |
468 |
100 |
3,2 |
3,6 |
| 122435 |
BT16-2133UPC |
фиолетовый |
InGaN |
прозрачный |
405(lp)* |
5 |
3,2 |
3,6 |
| 122436 |
BT16-2133UWC |
белый |
InGaN |
желтый диффузный |
X=0,29 Y=0,28 |
450 |
3,2 |
3,6 |
| 122437 |
BT16-2133UWAC |
теплый белый |
InGaN |
желтый диффузный |
X=0,42 Y=0,43 |
400 |
3,2 |
3,6 |
| 36360 |
BT16-2133UFD |
розовый |
InGaN |
розовый диффузный |
X=0,38 Y=0,18 |
80 |
3,2 |
3,6 |
* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

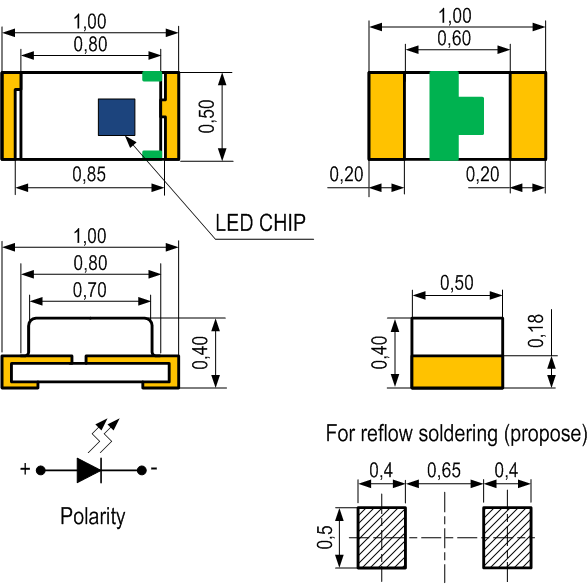

Размеры корпуса и монтажных площадок на плате, мм:
|
|
|
|
|
