SMD 0603 TOP: светодиоды для поверхностного монтажа
с верхним излучением


SMD 0603 TOP: светодиоды для поверхностного монтажа с верхним излучением
BT19-2101 SURC
1 2

1) серия:
     BT19-2101 - высота 0,8 мм
     BT19-2132 - высота 0,6 мм
     BT19-2151 - высота 0,4 мм
2) цвет излучения:
     SURC - красный
     UYOC - оранжевый
     UYC - желтый
     SYGC - зеленый 572 нм
     UBGC - зеленый 525 нм
     UBC - синий
     UPC - фиолетовый
     UWC - белый X=0,29 Y=0,28
     UWAC - теплый белый X=0,42 Y=0,43
     UFD - розовый X=0,38 Y=0,18

Светодиоды SMD типоразмера 0603 применяются в малогабаритной аппаратуре и мобильных телефонах для подсветки дисплеев.

Абсолютные максимальные характеристики:
Прямой постоянный ток IF: 30 мА
Прямой импульсный ток: 150 мА
Обратное напряжение: 9 В
Мощность рассеивания: 100 мВт
Рабочая температура: -40...+85°С
Температура хранения: -40...+105°С

Параметры измерены при IF=20 мА, Tокр=+25°C

BT19-2101 серия (высота 0,8 мм):

Угол излучения 2q1/2 = 120°

Код
товара		 Марка Цвет излучения Материал Цвет линзы Доминантная длина волны lD, нм*/координата цветности X Y** Яркость тип., мКд Напряжение, В
мин. макс.
122440 BT19-2101SURC красный AIGalnP прозрачный 624 100 2,0 2,4
122441 BT19-2101UYOC оранжевый AIGalnP прозрачный 605 120 2,0 2,4
122442 BT19-2101UYC желтый AIGalnP прозрачный 589 120 2,0 2,4
122443 BT19-2101SYGC зеленый AIGalnP прозрачный 572 40 2,0 2,4
122444 BT19-2101UBGC зеленый InGaN прозрачный 525 450 3,2 3,6
36812 BT19-2101UBC синий InGaN прозрачный 468 100 3,2 3,6
122445 BT19-2101UPC фиолетовый InGaN прозрачный 405(lp)* 5 3,2 3,6
36806 BT19-2101UWC белый InGaN желтый диффузный X=0,29 Y=0,28 450 3,2 3,6
122446 BT19-2101UWAC теплый белый InGaN желтый диффузный X=0,42 Y=0,43 400 3,2 3,6
122447 BT19-2101UFD розовый InGaN розовый диффузный X=0,38 Y=0,18 80 3,2 3,6

* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

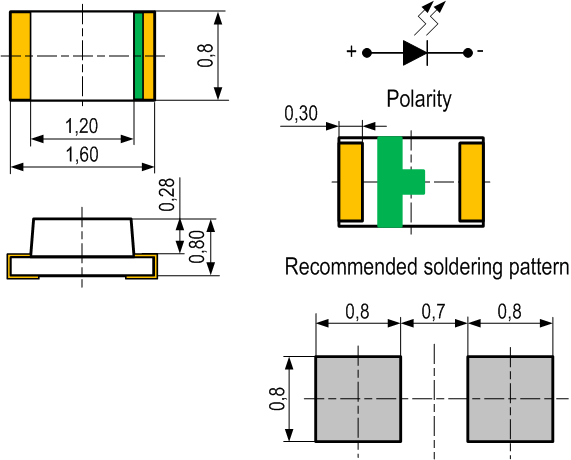

Размеры корпуса и монтажных площадок на плате, мм:
SMD 0603 TOP: светодиоды для поверхностного монтажа с верхним излучением

BT19-2132 серия (высота 0,6 мм):

Угол излучения 2q1/2 = 120°

Код
товара		 Марка Цвет излучения Материал Цвет линзы Доминантная длина волны lD, нм*/координата цветности X Y** Яркость тип., мКд Напряжение, В
мин. макс.
53164 BT19-2132SURC красный AIGalnP прозрачный 624 100 2,0 2,4
122448 BT19-2132UYOC оранжевый AIGalnP прозрачный 605 120 2,0 2,4
36822 BT19-2132UYC желтый AIGalnP прозрачный 589 120 2,0 2,4
25248 BT19-2132SYGC зеленый AIGalnP прозрачный 572 40 2,0 2,4
122357 BT19-2132UBGC зеленый InGaN прозрачный 525 450 3,2 3,6
122449 BT19-2132UBC синий InGaN прозрачный 468 100 3,2 3,6
122450 BT19-2132UPC фиолетовый InGaN прозрачный 405(lp)* 5 3,2 3,6
122451 BT19-2132UWC белый InGaN желтый диффузный X=0,29 Y=0,28 450 3,2 3,6
122452 BT19-2132UWAC теплый белый InGaN желтый диффузный X=0,42 Y=0,43 400 3,2 3,6
122453 BT19-2132UFD розовый InGaN розовый диффузный X=0,38 Y=0,18 80 3,2 3,6

* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

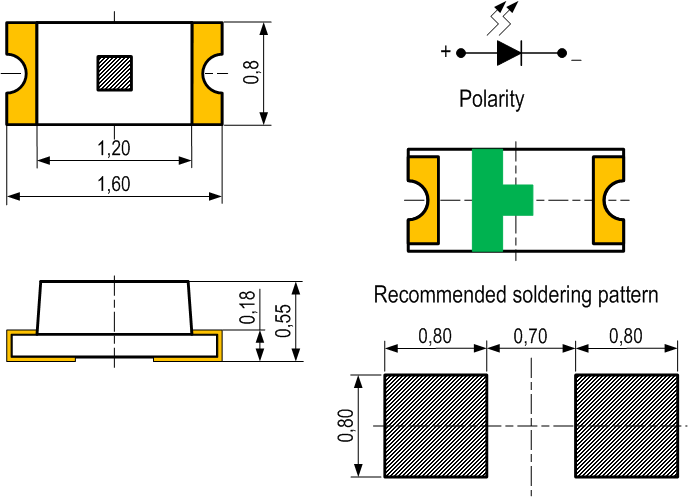

Размеры корпуса и монтажных площадок на плате, мм:
SMD 0603 TOP: светодиоды для поверхностного монтажа с верхним излучением

BT19-2151 серия (высота 0,4 мм):

Угол излучения 2q1/2 = 120°

Код
товара		 Марка Цвет излучения Материал Цвет линзы Доминантная длина волны lD, нм*/координата цветности X Y** Яркость тип., мКд Напряжение, В
мин. макс.
36791 BT19-2151SURC красный AIGalnP прозрачный 624 100 2,0 2,4
122454 BT19-2151UYOC оранжевый AIGalnP прозрачный 605 120 2,0 2,4
122455 BT19-2151UYC желтый AIGalnP прозрачный 589 120 2,0 2,4
122456 BT19-2151SYGC зеленый AIGalnP прозрачный 572 40 2,0 2,4
122457 BT19-2151UBGC зеленый InGaN прозрачный 525 450 3,2 3,6
36818 BT19-2151UBC синий InGaN прозрачный 468 100 3,2 3,6
56566 BT19-2151UPC фиолетовый InGaN прозрачный 405(lp)* 5 3,2 3,6
36821 BT19-2151UWC белый InGaN желтый диффузный X=0,29 Y=0,28 450 3,2 3,6
122458 BT19-2151UWAC теплый белый InGaN желтый диффузный X=0,42 Y=0,43 400 3,2 3,6
122459 BT19-2151UFD розовый InGaN розовый диффузный X=0,38 Y=0,18 80 3,2 3,6

* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

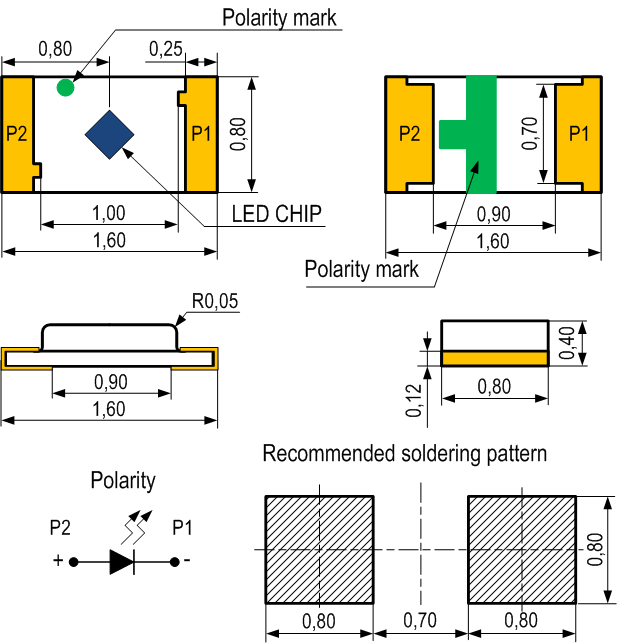

Размеры корпуса и монтажных площадок на плате, мм:
SMD 0603 TOP: светодиоды для поверхностного монтажа с верхним излучением
