Каталог >> Оптоэлектроника и индикация >> Светодиоды и изделия на светодиодах >> Светодиоды SMD

SMD 0605 BI-COLOR: двухцветные светодиоды для поверхностного монтажа
с верхним излучением


SMD 0605 BI-COLOR: двухцветные светодиоды для поверхностного монтажа с верхним излучением
BT19-2232 SURSYGC
1 2

1) серия:
2) цвет излучения:
     SURSYGC - красный/зеленый 572 нм
     SURUYC - красный/желтый
     SURUBC - красный/синий
     SURUBGC - красный/зеленый 525 нм
     UBUBGC - синий/зеленый 525 нм

 Двухцветные светодиоды SMD типоразмера 0605 широко применяются в малогабаритной электронной аппаратуре.

Абсолютные максимальные характеристики:
Прямой постоянный ток IF: 30 мА
Прямой импульсный ток: 150 мА
Обратное напряжение: 9 В
Мощность рассеивания: 100 мВт
Рабочая температура: -40...+85°С
Температура хранения: -40...+105°С

Параметры измерены при IF=20 мА, Tокр=+25°C

BT19-2232 серия (высота 0,55 мм):

Угол излучения 2q1/2 = 130°

Код
товара		 Марка Цвет излучения Материал Цвет линзы Доминантная длина волны lD, нм*/координата цветности X Y** Яркость тип., мКд Напряжение, В
мин. макс.
36952 BT19-2232SURSYGC красный AIGalnP прозрачный 624 100 2,0 2,4
зеленый AIGalnP 572 40 2,0 2,4
36955 BT19-2232SURUYC красный AIGalnP прозрачный 624 100 2,0 2,4
желтый AIGalnP 589 120 2,0 2,4
36801 BT19-2232SURUBC красный AIGalnP прозрачный 624 100 2,0 2,4
синий InGaN 468 100 3,2 3,6
36937 BT19-2232SURUBGC красный AIGalnP прозрачный 624 100 2,0 2,4
зеленый InGaN 525 450 3,2 3,6
42361 BT19-2232UBUBGC синий InGaN прозрачный 468 100 3,2 3,6
зеленый InGaN 525 450 3,2 3,6

* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

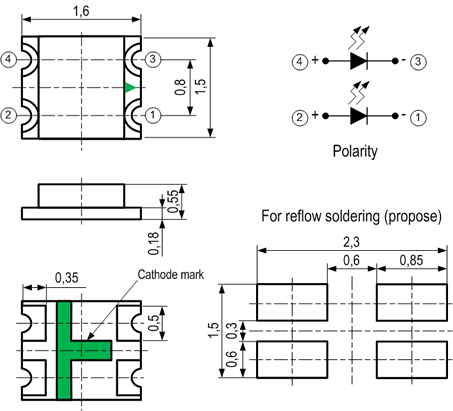

Размеры корпуса и монтажных площадок на плате, мм:
SMD 0605 BI-COLOR: двухцветные светодиоды для поверхностного монтажа с верхним излучением

BT19-2132 серия (высота 0,6 мм):

Угол излучения 2q1/2 = 120°

Код
товара		 Марка Цвет излучения Материал Цвет линзы Доминантная длина волны lD, нм*/координата цветности X Y** Яркость тип., мКд Напряжение, В
мин. макс.
53164 BT19-2132SURC красный AIGalnP прозрачный 624 100 2,0 2,4
122448 BT19-2132UYOC оранжевый AIGalnP прозрачный 605 120 2,0 2,4
36822 BT19-2132UYC желтый AIGalnP прозрачный 589 120 2,0 2,4
25248 BT19-2132SYGC зеленый AIGalnP прозрачный 572 40 2,0 2,4
122357 BT19-2132UBGC зеленый InGaN прозрачный 525 450 3,2 3,6
122449 BT19-2132UBC синий InGaN прозрачный 468 100 3,2 3,6
122450 BT19-2132UPC фиолетовый InGaN прозрачный 405(lp)* 5 3,2 3,6
122451 BT19-2132UWC белый InGaN желтый диффузный X=0,29 Y=0,28 450 3,2 3,6
122452 BT19-2132UWAC теплый белый InGaN желтый диффузный X=0,42 Y=0,43 400 3,2 3,6
122453 BT19-2132UFD розовый InGaN розовый диффузный X=0,38 Y=0,18 80 3,2 3,6

* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

Размеры корпуса и монтажных площадок на плате, мм:
SMD 0603 TOP: светодиоды для поверхностного монтажа с верхним излучением

BT19-2151 серия (высота 0,4 мм):

Угол излучения 2q1/2 = 120°

Код
товара		 Марка Цвет излучения Материал Цвет линзы Доминантная длина волны lD, нм*/координата цветности X Y** Яркость тип., мКд Напряжение, В
мин. макс.
122460 BT27-2101SURC красный AIGalnP прозрачный 624 100 2,0 2,4
122461 BT27-2101UYOC оранжевый AIGalnP прозрачный 605 120 2,0 2,4
122462 BT27-2101UYC желтый AIGalnP прозрачный 589 120 2,0 2,4
122463 BT27-2101SYGC зеленый AIGalnP прозрачный 572 40 2,0 2,4
122464 BT27-2101UBGC зеленый InGaN прозрачный 525 400 3,2 3,6
122465 BT27-2101UBC синий InGaN прозрачный 468 100 3,2 3,6
122466 BT27-2101UPC фиолетовый InGaN прозрачный 405(lp)* 5 3,2 3,6
122467 BT27-2101UWC белый InGaN желтый диффузный X=0,29 Y=0,28 450 3,2 3,6
122468 BT27-2101UWAC теплый белый InGaN желтый диффузный X=0,42 Y=0,43 400 3,2 3,6
122469 BT27-2101UFD розовый InGaN розовый диффузный X=0,38 Y=0,18 80 3,2 3,6

* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

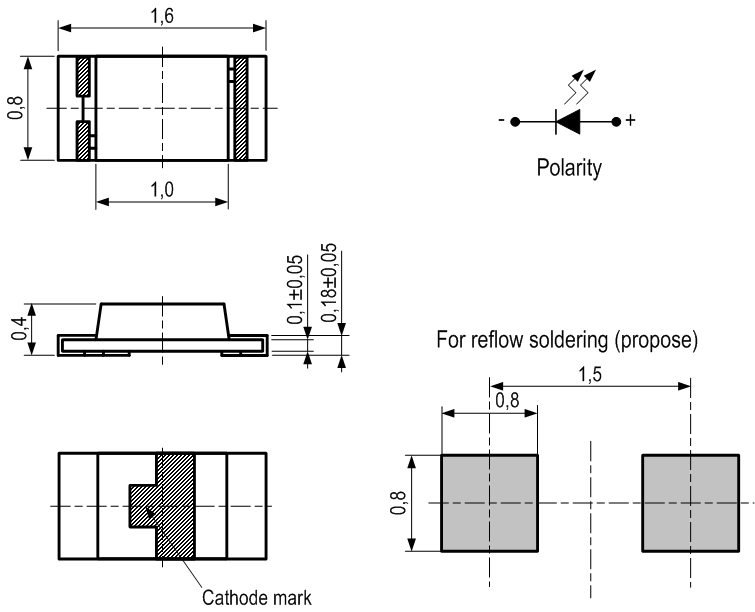

Размеры корпуса и монтажных площадок на плате, мм:
SMD 0603 TOP: светодиоды для поверхностного монтажа с верхним излучением
