SMD 0605 FULL-COLOR: полноцветные RGB светодиоды для поверхностного монтажа с верхним излучением

BT19-2333	UBUBGSURC
1	2

1) серия:
2) цвет излучения:
UBUBGSURC - красный/зеленый/синий

Полноцветные RGB светодиоды SMD типоразмера 0605 широко применяются в малогабаритной электронной аппаратуре.

Абсолютные максимальные характеристики:
Прямой постоянный ток I_F: 30 мА
Прямой импульсный ток: 150 мА
Обратное напряжение: 9 В
Мощность рассеивания: 100 мВт
Рабочая температура: -40...+85°С
Температура хранения: -40...+105°С

Параметры измерены при I_F=20 мА, Tокр=+25°C

BT19-2333 серия (высота 0,55 мм):

Угол излучения 2q1/2 = 130°

Код товара	Марка	Цвет излучения	Материал	Цвет линзы	Доминантная длина волны lD, нм/координата цветности X Y*	Яркость тип., мКд	Напряжение, В
							мин.	макс.
56322	BT19-2333UBUBGSURC	красный	AIGalnP	прозрачный	624	100	2,0	2,4
		зеленый	InGaN		525	450	3,2	3,6
		синий	InGaN		468	100	3,2	3,6

* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

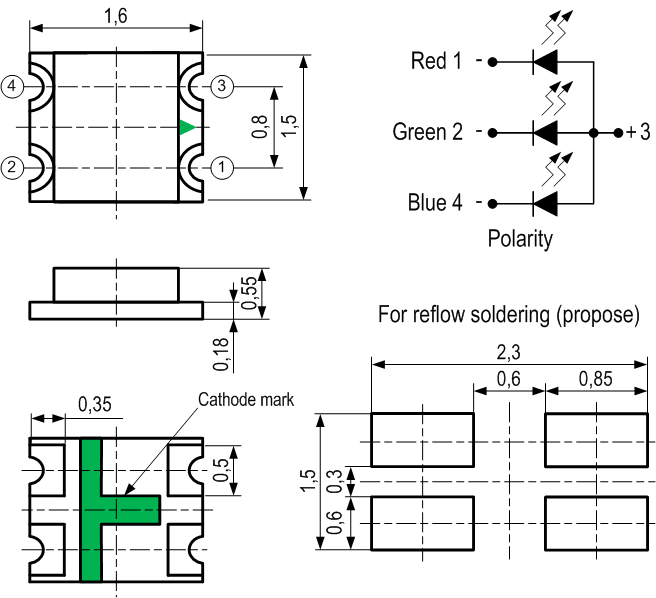

Размеры корпуса и монтажных площадок на плате, мм:
SMD 0605 FULL-COLOR: полноцветные RGB светодиоды для поверхностного монтажа с верхним излучением

BT19-2132 серия (высота 0,6 мм):

Угол излучения 2q1/2 = 120°

Код товара	Марка	Цвет излучения	Материал	Цвет линзы	Доминантная длина волны lD, нм/координата цветности X Y*	Яркость тип., мКд	Напряжение, В
Код товара	Марка	Цвет излучения	Материал	Цвет линзы	Доминантная длина волны lD, нм/координата цветности X Y*	Яркость тип., мКд	мин.	макс.
53164	BT19-2132SURC	красный	AIGalnP	прозрачный	624	100	2,0	2,4
122448	BT19-2132UYOC	оранжевый	AIGalnP	прозрачный	605	120	2,0	2,4
36822	BT19-2132UYC	желтый	AIGalnP	прозрачный	589	120	2,0	2,4
25248	BT19-2132SYGC	зеленый	AIGalnP	прозрачный	572	40	2,0	2,4
122357	BT19-2132UBGC	зеленый	InGaN	прозрачный	525	450	3,2	3,6
122449	BT19-2132UBC	синий	InGaN	прозрачный	468	100	3,2	3,6
122450	BT19-2132UPC	фиолетовый	InGaN	прозрачный	405(lp)*	5	3,2	3,6
122451	BT19-2132UWC	белый	InGaN	желтый диффузный	X=0,29 Y=0,28	450	3,2	3,6
122452	BT19-2132UWAC	теплый белый	InGaN	желтый диффузный	X=0,42 Y=0,43	400	3,2	3,6
122453	BT19-2132UFD	розовый	InGaN	розовый диффузный	X=0,38 Y=0,18	80	3,2	3,6

* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

Размеры корпуса и монтажных площадок на плате, мм:
SMD 0603 TOP: светодиоды для поверхностного монтажа
с верхним излучением

BT19-2151 серия (высота 0,4 мм):

Угол излучения 2q1/2 = 120°

Код товара	Марка	Цвет излучения	Материал	Цвет линзы	Доминантная длина волны lD, нм/координата цветности X Y*	Яркость тип., мКд	Напряжение, В
Код товара	Марка	Цвет излучения	Материал	Цвет линзы	Доминантная длина волны lD, нм/координата цветности X Y*	Яркость тип., мКд	мин.	макс.
122460	BT27-2101SURC	красный	AIGalnP	прозрачный	624	100	2,0	2,4
122461	BT27-2101UYOC	оранжевый	AIGalnP	прозрачный	605	120	2,0	2,4
122462	BT27-2101UYC	желтый	AIGalnP	прозрачный	589	120	2,0	2,4
122463	BT27-2101SYGC	зеленый	AIGalnP	прозрачный	572	40	2,0	2,4
122464	BT27-2101UBGC	зеленый	InGaN	прозрачный	525	400	3,2	3,6
122465	BT27-2101UBC	синий	InGaN	прозрачный	468	100	3,2	3,6
122466	BT27-2101UPC	фиолетовый	InGaN	прозрачный	405(lp)*	5	3,2	3,6
122467	BT27-2101UWC	белый	InGaN	желтый диффузный	X=0,29 Y=0,28	450	3,2	3,6
122468	BT27-2101UWAC	теплый белый	InGaN	желтый диффузный	X=0,42 Y=0,43	400	3,2	3,6
122469	BT27-2101UFD	розовый	InGaN	розовый диффузный	X=0,38 Y=0,18	80	3,2	3,6

* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов
