SMD 0805 SIDE: светодиоды для поверхностного монтажа
с боковым излучением |
| |
|
|
|
1) серия
2) цвет излучения:
SURC - красный
UYOC - оранжевый
UYC - желтый
SYGC - зеленый 572 нм
UBGC - зеленый 525 нм
UBC - синий
UPC - фиолетовый
UWC - белый X=0,29 Y=0,28
UWAC - теплый белый X=0,42 Y=0,43
UFD - розовый X=0,38 Y=0,18
|
Светодиоды SMD типоразмера 0805 широко применяются в малогабаритной аппаратуре различного назначения |
Абсолютные максимальные характеристики:
Прямой постоянный ток IF: 30 мА
Прямой импульсный ток: 150 мА
Обратное напряжение: 9 В
Мощность рассеивания: 100 мВт
Рабочая температура: -40...+85°С
Температура хранения: -40...+105°С
|
Параметры измерены при IF=20 мА, Tокр=+25°C
BT12-2151 серия:
Угол излучения 2q1/2 = 120°
| 54140 |
BT12-2151SURC |
красный |
AIGalnP |
прозрачный |
624 |
100 |
2,0 |
2,4 |
| 54141 |
BT12-2151UYOC |
оранжевый |
AIGalnP |
прозрачный |
605 |
120 |
2,0 |
2,4 |
| 36796 |
BT12-2151UYC |
желтый |
AIGalnP |
прозрачный |
589 |
120 |
2,0 |
2,4 |
| 36800 |
BT12-2151SYGC |
зеленый |
AIGalnP |
прозрачный |
572 |
40 |
2,0 |
2,4 |
| 54142 |
BT12-2151UBGC |
зеленый |
InGaN |
прозрачный |
525 |
400 |
3,2 |
3,6 |
| 54144 |
BT12-2151UBC |
синий |
InGaN |
прозрачный |
468 |
100 |
3,2 |
3,6 |
| 54145 |
BT12-2151UPC |
фиолетовый |
InGaN |
прозрачный |
405(lp)* |
5 |
3,2 |
0,1 |
| 54146 |
BT12-2151UWC |
белый |
InGaN |
желтый диффузный |
X=0,29 Y=0,28 |
450 |
3,2 |
3,6 |
| 54147 |
BT12-2151UWAC |
теплый белый |
InGaN |
желтый диффузный |
X=0,42 Y=0,43 |
400 |
3,2 |
3,6 |
| 54148 |
BT12-2151UFD |
розовый |
InGaN |
розовый диффузный |
X=0,38 Y=0,18 |
80 |
3,2 |
3,6 |
* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

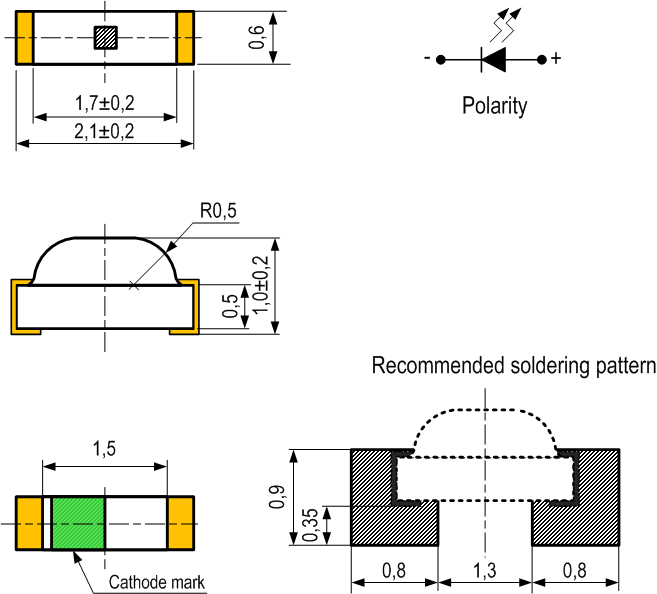

Размеры корпуса и монтажных площадок на плате, мм:
|
|
|
|
|
