SMD 0805 TOP: светодиоды для поверхностного монтажа
с верхним излучением |
| |
|
|
|
1) серия:
BT17-2102 - высота 1,1 мм
2) цвет излучения:
SURC - красный
UYOC - оранжевый
UYC - желтый
SYGC - зеленый 572 нм
UBGC - зеленый 525 нм
UBC - синий
UPC - фиолетовый
UWC - белый X=0,29 Y=0,28
UWAC - теплый белый X=0,42 Y=0,43
UFD - розовый X=0,38 Y=0,18
|
Светодиоды SMD типоразмера 0805 широко применяются в малогабаритной аппаратуре различного назначения |
Абсолютные максимальные характеристики:
Прямой постоянный ток IF: 30 мА
Прямой импульсный ток: 150 мА
Обратное напряжение: 9 В
Мощность рассеивания: 100 мВт
Рабочая температура: -40...+85°С
Температура хранения: -40...+105°С
|
Параметры измерены при IF=20 мА, Tокр=+25°C
BT17-2102 серия (высота 1,1 мм):
Угол излучения 2q1/2 = 120°
| 87477 |
BT17-2102SURC |
красный |
AIGalnP |
прозрачный |
624 |
100 |
2,0 |
2,4 |
| 53163 |
BT17-2102SURC-HHH |
красный |
AIGalnP |
прозрачный |
620-625 |
140-180 |
2,0 |
2,4 |
| 63845 |
BT17-2102UYOC |
оранжевый |
AIGalnP |
прозрачный |
605 |
120 |
2,0 |
2,4 |
| 36819 |
BT17-2102UYC |
желтый |
AIGalnP |
прозрачный |
589 |
120 |
2,0 |
2,4 |
| 122438 |
BT17-2102SYGC |
зеленый |
AIGalnP |
прозрачный |
572 |
40 |
2,0 |
2,4 |
| 38082 |
BT17-2102UBGC |
зеленый |
InGaN |
прозрачный |
525 |
450 |
3,2 |
3,6 |
| 55920 |
BT17-2102UBC |
синий |
InGaN |
прозрачный |
468 |
100 |
3,2 |
3,6 |
| 35216 |
BT17-2102UPC |
фиолетовый |
InGaN |
прозрачный |
405(lp)* |
5 |
3,2 |
3,6 |
| 122439 |
BT17-2102UWC |
белый |
InGaN |
желтый диффузный |
X=0,29 Y=0,28 |
450 |
3,2 |
3,6 |
| 65250 |
BT17-2102UWAC |
теплый белый |
InGaN |
желтый диффузный |
X=0,42 Y=0,43 |
400 |
3,2 |
3,6 |
| 60512 |
BT17-2102UFD |
розовый |
InGaN |
розовый диффузный |
X=0,38 Y=0,18 |
80 |
3,2 |
3,6 |
* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

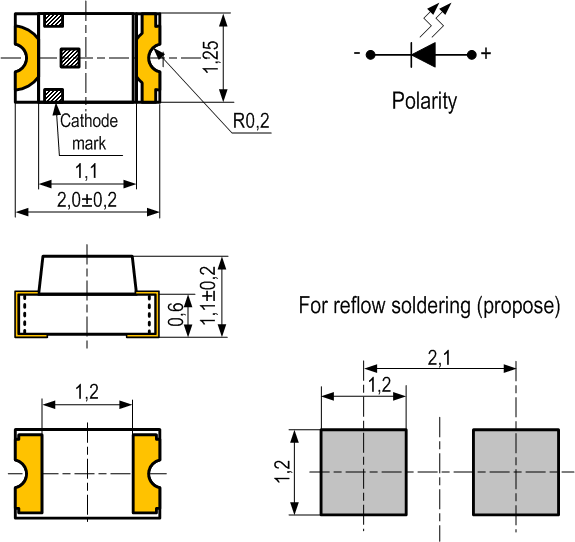

Размеры корпуса и монтажных площадок на плате, мм:
|
|
|
|
|
