SMD 1204 SIDE: светодиоды для поверхностного монтажа
с боковым излучением



SMD 1204 SIDE: светодиоды для поверхностного монтажа
с боковым излучением

BT12-2102 SURC
1 2

1) серия:
     BT12-2102 - ширина 2,1 мм
     BT12-2162 - ширина 1,5 мм
2) цвет излучения:
     SURC - красный
     UYOC - оранжевый
     UYC - желтый
     SYGC - зеленый 572 нм
     UBGC - зеленый 525 нм
     UBC - синий
     UPC - фиолетовый
     UWC - белый X=0,29 Y=0,28
     UWAC - теплый белый X=0,42 Y=0,43
     UFD - розовый X=0,38 Y=0,18

Светодиоды SMD типоразмера 1204 широко применяются в малогабаритной аппаратуре различного назначения

Абсолютные максимальные характеристики:
Прямой постоянный ток IF: 30 мА
Прямой импульсный ток: 150 мА
Обратное напряжение: 9 В
Мощность рассеивания: 100 мВт
Рабочая температура: -40...+85°С
Температура хранения: -40...+105°С

Параметры измерены при IF=20 мА, Tокр=+25°C

BT12-2102 серия (ширина 2,1 мм):

Угол излучения 2q1/2 = 120°

Код
товара
Марка Цвет излучения Материал Цвет линзы Доминантная длина волны lD, нм*/координата цветности X Y** Яркость тип., мКд Напряжение, В
мин. макс.
25552 BT12-2102SURC красный AIGalnP прозрачный 624 120 2,0 2,4
54143 BT12-2102UYOC оранжевый AIGalnP прозрачный 605 120 2,0 2,4
36875 BT12-2102UYC желтый AIGalnP прозрачный 589 120 2,0 2,4
54136 BT12-2102SYGC зеленый AIGalnP прозрачный 572 40 2,0 2,4
35218 BT12-2102UBGC зеленый InGaN прозрачный 525 450 3,2 3,6
36865 BT12-2102UBC синий InGaN прозрачный 468 100 3,2 3,6
54137 BT12-2102UPC фиолетовый InGaN прозрачный 405(lp)* 5 3,2 3,6
52779 BT12-2102UWC белый InGaN желтый диффузный X=0,29 Y=0,28 450 3,2 3,6
54138 BT12-2102UWAC теплый белый InGaN желтый диффузный X=0,42 Y=0,43 400 3,2 3,6
54139 BT12-2102UFD розовый InGaN розовый диффузный X=0,38 Y=0,18 80 3,2 3,6

* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

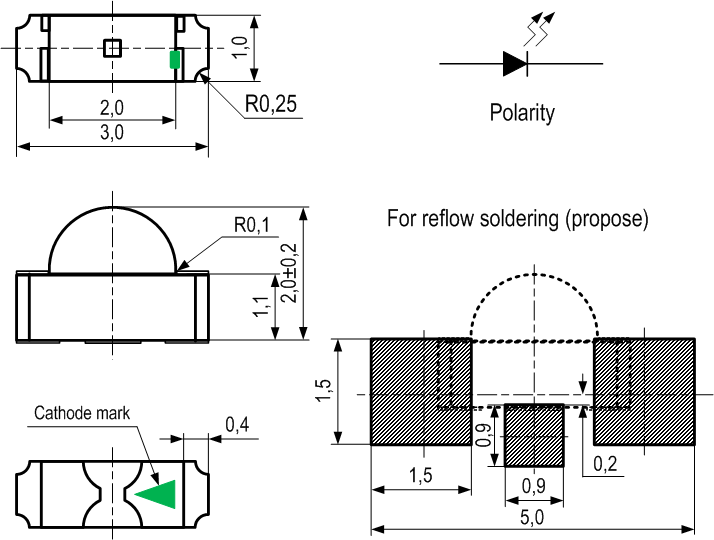

Размеры корпуса и монтажных площадок на плате, мм:
SMD 1204 SIDE: светодиоды для поверхностного монтажа
с боковым излучением


BT12-2162 серия (ширина 1,5 мм):

Угол излучения 2q1/2 = 120°

Код
товара
Марка Цвет излучения Материал Цвет линзы Доминантная длина волны lD, нм*/координата цветности X Y** Яркость тип., мКд Напряжение, В
мин. макс.
54149 BT12-2162SURC красный AIGalnP прозрачный 624 120 2,0 2,4
54150 BT12-2162UYOC оранжевый AIGalnP прозрачный 605 120 2,0 2,4
54151 BT12-2162UYC желтый AIGalnP прозрачный 589 120 2,0 2,4
54152 BT12-2162SYGC зеленый AIGalnP прозрачный 572 40 2,0 2,4
54153 BT12-2162UBGC зеленый InGaN прозрачный 525 450 3,2 3,6
54154 BT12-2162UBC синий InGaN прозрачный 468 100 3,2 3,6
54155 BT12-2162UPC фиолетовый InGaN прозрачный 405(lp)* 5 3,2 3,6
54156 BT12-2162UWC белый InGaN желтый диффузный X=0,29 Y=0,28 450 3,2 3,6
54115 BT12-2162UWAC теплый белый InGaN желтый диффузный X=0,42 Y=0,43 400 3,2 3,6
54116 BT12-2162UFD розовый InGaN розовый диффузный X=0,38 Y=0,18 80 3,2 3,6

* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

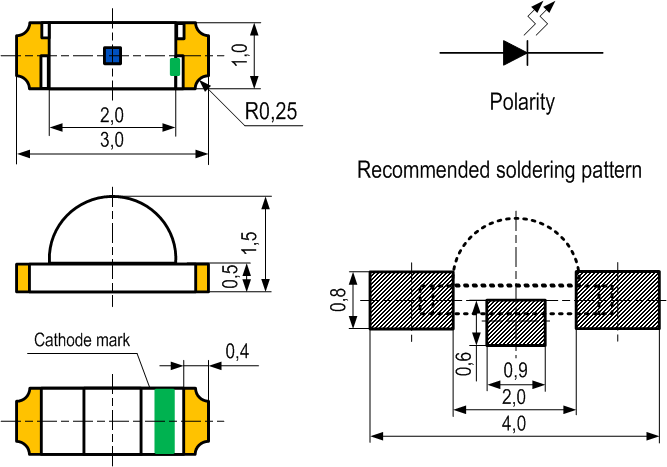

Размеры корпуса и монтажных площадок на плате, мм:
SMD 0603 TOP: светодиоды для поверхностного монтажа
с верхним излучением
