SMD 1210 FULL-COLOR: полноцветные RGB светодиоды для поверхностного монтажа с верхним излучением



SMD 1210 FULL-COLOR: полноцветные RGB светодиоды для поверхностного монтажа с верхним излучением

BT15-2303 UBUBGSURC
1 2

1) серия:
2) цвет излучения:
     UBUBGSURC - красный/зеленый/синий


Полноцветные RGB светодиоды SMD типоразмера 1210 широко применяются в малогабаритной электронной аппаратуре.

Абсолютные максимальные характеристики:
Прямой постоянный ток IF: 30 мА
Прямой импульсный ток: 150 мА
Обратное напряжение: 9 В
Мощность рассеивания: 100 мВт
Рабочая температура: -40...+85°С
Температура хранения: -40...+105°С

Параметры измерены при IF=20 мА, Tокр=+25°C

BT15-2303 серия (высота 1,1 мм):

Угол излучения 2q1/2 = 130°

Код
товара
Марка Цвет излучения Материал Цвет линзы Доминантная длина волны lD, нм*/координата цветности X Y** Яркость тип., мКд Напряжение, В
мин. макс.
42366 BT15-2303UBUBGSURC красный AIGalnP прозрачный 624 100 2,0 2,4
зеленый InGaN 525 450 3,2 3,6
синий InGaN 468 100 3,2 3,6

* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

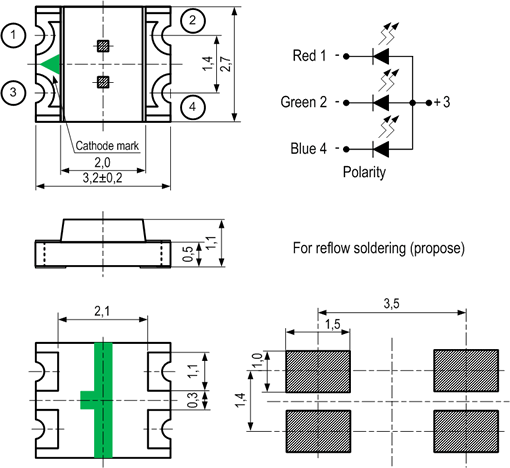

Размеры корпуса и монтажных площадок на плате, мм:
SMD 1210 FULL-COLOR: полноцветные RGB светодиоды для поверхностного монтажа с верхним излучением
