SMD 3014: светодиоды повышенной яркости для поверхностного монтажа



SMD 3014: светодиоды повышенной яркости для поверхностного монтажа



Светодиоды SMD типоразмера 3014 применяются для производства светодиодных линеек, лент светодиодых ламп.

Пример см. здесь.

Абсолютные максимальные характеристики:
Прямой постоянный ток IF: 40 мА
Прямой импульсный ток: 100 мА
Обратное напряжение: 5 В
Рабочая температура: -40...+85°С
Температура хранения: -40...+100°С

Параметры измерены при IF= 40 мА, Tокр=+25°C

Угол излучения 2θ½ = 120°

Белые светодиоды в корпусе SMD 3014

Код
товара
Марка Цвет
излучения
Цветовая
температура, K
Световой
поток, лм
Индекс
цветопередачи
Напряжение, В PDF
мин. макс.
205589 BTR-3014CWD-1012 холодный
белый
10000-13000 10-12 >70 3.0 3.2
205588 BTR-3014WD-1012 6000-6500 10-12 >80 3.0 3.2
42695 A-3014HW-S1-08-HR1 6000 12-12,5 >70 2.7 3.3
119900 A-3014HW-S1-08L-HR3  9,5-10,5 >80 3.0 3.6
119901 3014H431W-S1-08-HR3  11,5-12,5 >80 2.6 3.2
88212 SD3014WN-5D1 10-11 >80 2.6 3.2
205587 BTR-3014NWD-1014 нейтральный
белый
4000-4500 10-14 >80 3.0 3.2
205586 BTR-3014VWVD-1012 теплый белый 2800-3200 10-12 >80 3.0 3.2

Цветные светодиоды в корпусе SMD 3014

Код
товара
Марка Цвет
излучения
Длина
волны (nm)
Яркость, мкд Напряжение, В Номинальный
ток, мА
Угол
излучения (°)
мин. макс.
205581 BTR-3014SURC красный 625-630 600-800 2.0 2.2 30 120
205582 BTR-3014SUGC зеленый 520-525 1000-1400 3.2 3.4 30 120
205583 BTR-3014SUBC синий 457.5-460 400-600 3.0 3.2 30 120
205584 BTR-3014SUYC Желтый 590-593 600-800 2.0 2.2 30 120
205585 BTR-3014SUOC оранжевый 601-606 1200-1500 3.0 3.2 30 120

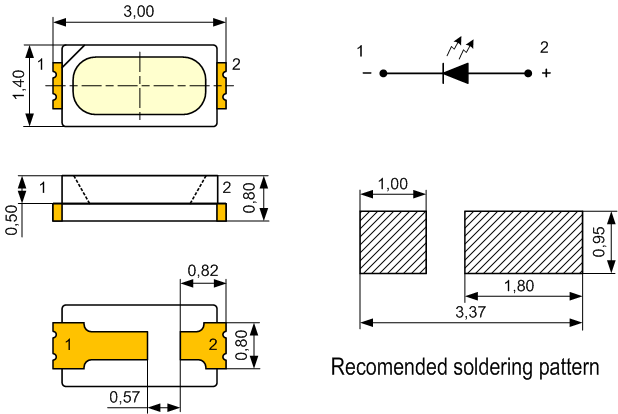

Размеры корпуса и монтажных площадок на плате, мм:

SMD 3014: светодиоды повышенной яркости для поверхностного монтажа
