PLCC 3528 FULL-COLOR: полноцветные RGB светодиоды для поверхностного монтажа с верхним излучением

BT67-2302	SURUBUBGC
1	2

1) серия:
2) цвет излучения:
SURUBUBGC- красный/зеленый/синий

Светодиоды SMD типоразмера 3528 широко применяются в малогабаритной аппаратуре различного назначения

Абсолютные максимальные характеристики:
Прямой постоянный ток I_F: 30 мА
Прямой импульсный ток: 150 мА
Обратное напряжение: 9 В
Мощность рассеивания: 100 мВт
Рабочая температура: -40...+85°С
Температура хранения: -40...+105°С

Параметры измерены при I_F=20 мА, Tокр=+25°C

BT67-2302 серия (высота 1,95 мм):

Угол излучения 2q1/2 = 130°

Код товара	Марка	Цвет излучения	Материал	Цвет линзы	Доминантная длина волны lD, нм/координата цветности X Y*	Яркость тип., мКд	Напряжение, В
							мин.	макс.
35225	BT67-2302SURUBUBGC	красный	AIGalnP	прозрачный	624	100	2,0	2,4
		зеленый	InGaN		525	450	3,2	3,6
		синий	InGaN		468	100	3,2	3,6

* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

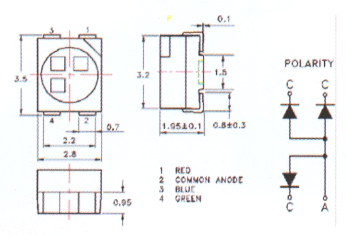

Размеры корпуса и монтажных площадок на плате, мм:
PLCC 3528 FULL-COLOR: полноцветные RGB светодиоды для поверхностного монтажа с верхним излучением
