| Каталог >> Оптоэлектроника и индикация >> Светодиоды и изделия на светодиодах >> Светодиоды SMD |
SMD PLCC 3528 TOP: светодиоды для поверхностного монтажа
с верхним излучением |
| |
|
|
|
1) серия:
2) цвет излучения:
SURC - красный
UYOC - оранжевый
UYC - желтый
SYGC - зеленый 572 нм
UBGC - зеленый 525 нм
UBC - синий
UPC - фиолетовый
UWC - белый X=0,29 Y=0,28
UWAC - теплый белый X=0,42 Y=0,43
UFD - розовый X=0,38 Y=0,18
|
Светодиоды SMD типоразмера 3528 широко применяются в малогабаритной аппаратуре различного назначения |
Абсолютные максимальные характеристики:
Прямой постоянный ток IF: 30 мА
Прямой импульсный ток: 150 мА
Обратное напряжение: 9 В
Мощность рассеивания: 100 мВт
Рабочая температура: -40...+85°С
Температура хранения: -40...+105°С
|
Параметры измерены при IF=20 мА, Tокр=+25°C
BT67-2100 серия (высота 1,95 мм):
Угол излучения 2q1/2 = 120°
| 55735 |
BT67-2100SURC(S) |
красный |
AIGalnP |
прозрачный |
624 |
220 |
2,0 |
2,4 |
| 122484 |
BT67-2100UYOC(S) |
оранжевый |
AIGalnP |
прозрачный |
605 |
220 |
2,0 |
2,4 |
| 35224 |
BT67-2100UYC(S) |
желтый |
AIGalnP |
прозрачный |
589 |
220 |
2,0 |
2,4 |
| 122485 |
BT67-2100SYGC(S) |
зеленый |
AIGalnP |
прозрачный |
572 |
60 |
2,0 |
2,4 |
| 35223 |
BT67-2100UBGC(S) |
зеленый |
InGaN |
прозрачный |
525 |
650 |
3,2 |
3,6 |
| 122486 |
BT67-2100UBC(S) |
синий |
InGaN |
прозрачный |
468 |
220 |
3,2 |
3,6 |
| 122487 |
BT67-2100UPC(S) |
фиолетовый |
InGaN |
прозрачный |
405(lp)* |
8 |
3,2 |
3,6 |
| 63215 |
BT67-2100UWC(S) |
белый |
InGaN |
желтый диффузный |
X=0,29 Y=0,28 |
1200 |
3,2 |
3,6 |
| 64237 |
BT67-2100UWAC(S) |
теплый белый |
InGaN |
желтый диффузный |
X=0,42 Y=0,43 |
1000 |
3,2 |
3,6 |
| 122488 |
BT67-2100UFD(S) |
розовый |
InGaN |
розовый диффузный |
X=0,38 Y=0,18 |
220 |
3,2 |
3,6 |
* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

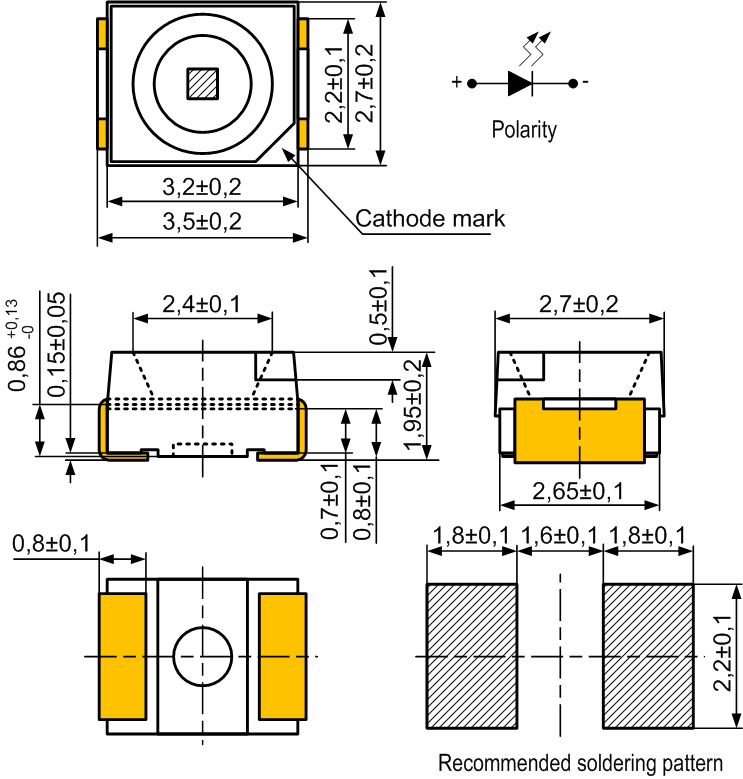

Размеры корпуса и монтажных площадок на плате, мм:
|
|
|
|
|
