SMD 4014: светодиоды повышенной яркости для поверхностного монтажа



SMD 4014: светодиоды повышенной яркости для поверхностного монтажа



Светодиоды SMD типоразмера 4014 применяются для производства светодиодных линеек, лент и светодиодных ламп.

Пример см. здесь.

Абсолютные максимальные характеристики:
Прямой постоянный ток IF: 60 мА
Прямой импульсный ток: 250 мА
Обратное напряжение: 5 В
Рабочая температура: -40...+85°С
Температура хранения: -40...+100°С

Параметры измерены при IF=60 мА, Tокр=+25°C

Угол излучения 2q1/2 = 120°

Код
товара
Марка Цвет излучения Цветовая температура, K Световой поток, лм Индекс цветопередачи Напряжение, В PDF
мин. макс.
42692 A-4014HW-S1-HR1 холодный белый 6100...6800 21...23 >70 2,8 3,4

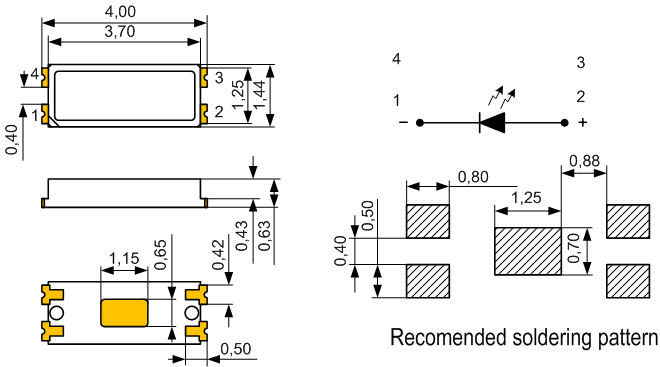

Размеры корпуса HR1 и монтажных площадок на плате, мм:

SMD 4014: светодиоды повышенной яркости для поверхностного монтажа

Код
товара
Марка Цвет излучения Цветовая температура, K Световой поток, лм Индекс цветопередачи Напряжение, В PDF
мин. макс.
42693 A-4014HW-S1-HR3 нейтральный белый 4000 22...24 >80 2,8 3,4
42694 A-4014HW-S1-HR3 теплый белый 3000 20...22 >80 2,8 3,4

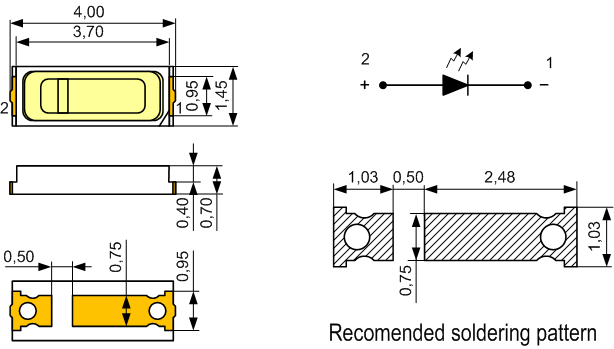

Размеры корпуса HR3 и монтажных площадок на плате, мм:


SMD 4014: светодиоды повышенной яркости для поверхностного монтажа



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
