SMD 5050: светодиоды для поверхностного монтажа |
| |
|
|
|
1) серия:
2) цвет излучения:
SURSURSURC - красный
UYOUYOUYOC - оранжевый
UYUYUYC - желтый
SYGSYGSYGC - зеленый 572 нм
UBGUBGUBGC - зеленый 525 нм
UBUBUBC - синий
UPUPUPC - фиолетовый
UWUWUWC - белый X=0,29 Y=0,28
UWUWUWAC - теплый белый X=0,42 Y=0,43
UFUFUFD - розовый X=0,38 Y=0,18
|
Светодиоды SMD типоразмера 5050 широко применяются в малогабаритной аппаратуре различного назначения |
Абсолютные максимальные характеристики:
Прямой постоянный ток IF: 30 мА
Прямой импульсный ток: 150 мА
Обратное напряжение: 9 В
Мощность рассеивания: 100 мВт
Рабочая температура: -40...+85°С
Температура хранения: -40...+105°С
|
Параметры измерены при IF=20 мА, Tокр=+25°C
BT61-2301 серия (высота 1,6 мм):
Угол излучения 2q1/2 = 120°
| 56294 |
BT61-2301SURSURSURC(S) |
красный |
AIGalnP |
прозрачный |
624 |
220x3 |
2,0 |
2,4 |
| 122480 |
BT61-2301UYOUYOUYOC(S) |
оранжевый |
AIGalnP |
прозрачный |
605 |
220x3 |
2,0 |
2,4 |
| 56295 |
BT61-2301UYUYUYC(S) |
желтый |
AIGalnP |
прозрачный |
589 |
260x3 |
2,0 |
2,4 |
| 122481 |
BT61-2301SYGSYGSYGC(S) |
зеленый |
AIGalnP |
прозрачный |
572 |
60x3 |
2,0 |
2,4 |
| 56296 |
BT61-2301UBGUBGUBGC(S) |
зеленый |
AIGalnP |
прозрачный |
525 |
580x3 |
3,2 |
3,6 |
| 56297 |
BT61-2301UBUBUBC(S) |
синий |
InGaN |
прозрачный |
468 |
280x3 |
3,2 |
3,6 |
| 122482 |
BT61-2301UPUPUPC(S) |
фиолетовый |
InGaN |
прозрачный |
405(lp)* |
10x3 |
3,2 |
3,6 |
| 56299 |
BT61-2301UWUWUWC(S) |
белый |
AIGalnP |
желтый диффузный |
X=0,28 Y=0,28 |
1200x3 |
3,2 |
3,6 |
| 122483 |
BT61-2301UWUWUWAC(S) |
теплый белый |
InGaN |
желтый диффузный |
X=0,42 Y=0,43 |
1000x3 |
3,2 |
3,6 |
| 56298 |
BT61-2301UFUFUFD(S) |
розовый |
InGaN |
розовый диффузный |
X=0,38 Y=0,18 |
250x3 |
3,2 |
3,6 |
* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

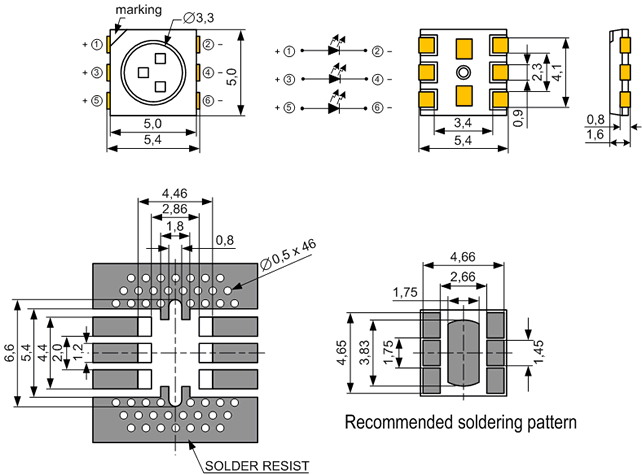

Размеры корпуса и монтажных площадок на плате, мм:
|
|
|
|
|
