SMD 5730: светодиоды SMD 0,5 Вт для поверхностного монтажа
|
| |
|
|
Светодиоды SMD типоразмера 5730 применяются для производства светодиодных линеек, лент и кластеров для рекламы.
Пример см. здесь. |
Абсолютные максимальные характеристики:
Прямой постоянный ток IF: 150 мА
Прямой импульсный ток: 300 мА
Обратное напряжение: 0,7...1,2 В при токе 5 мА
Рабочая температура: -40...+85°С
Температура хранения: -40...+100°С
|
Параметры измерены при IF=150 мА, Tокр=+25°C Угол излучения 2θ½ = 120°
Белые светодиоды в корпусе SMD 5730
| 205631 |
BTR-5730CWD-5560 |
холодный белый |
10000-13000 |
55-65 |
2.8 |
3.4 |
| 60471 |
BL-A-5730D21W-S |
6000-6500 |
45-50 |
3.4 |
3.6 |
| 205630 |
BTR-5730WD-5560 |
6000-6500 |
55-65 |
2.8 |
3.4 |
| 205629 |
BTR-5730NWD-5560 |
нейтральный белый |
4000-4500 |
55-65 |
2.8 |
3.4 |
| 205628 |
BTR-5730WWD-5560 |
теплый белый |
2800-3200 |
55-65 |
2.8 |
3.4 |
Цветные светодиоды в корпусе SMD 5730
| 205621 |
BTR-5730SURC |
красный |
620-625 |
15-20 |
1.8 |
2.4 |
150 |
120 |
| 205622 |
BTR-5730SUGC |
зеленый |
515-530 |
30-40 |
2.8 |
3.4 |
150 |
120 |
| 205623 |
BTR-5730SUBC |
синий |
460-470 |
8-12 |
2.8 |
3.4 |
150 |
120 |
| 205624 |
BTR-5730SUYC |
Желтый |
586-592 |
10-15 |
1.8 |
2.4 |
150 |
120 |
| 205625 |
BTR-5730SUOC |
оранжевый |
601-606 |
20-22 |
1.8 |
2.4 |
150 |
120 |
| 205626 |
BTR-5730SUPD |
розовый |
— |
16-40 |
2.8 |
3.4 |
150 |
120 |
| 205627 |
>BTR-5730SIBD |
голубой |
— |
16-40 |
2.8 |
3.4 |
150 |
120 |

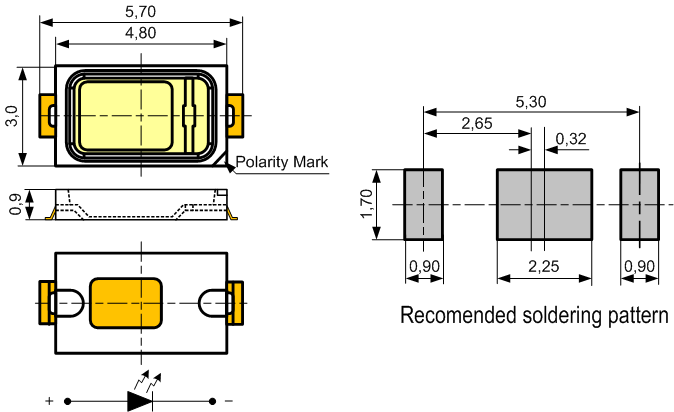

Размеры корпуса и монтажных площадок на плате, мм:
|
|
|
|
|
