SMD PLCC 020 SIDE: светодиоды для поверхностного монтажа
с боковым излучением |
| |
|
|
|
1) серия
2) цвет излучения:
SURC - красный
UYOC - оранжевый
UYC - желтый
SYGC - зеленый 572 нм
UBGC - зеленый 525 нм
UBC - синий
UPC - фиолетовый
UWC - белый X=0,29 Y=0,28
UWAC - теплый белый X=0,42 Y=0,43
UFD - розовый X=0,38 Y=0,18
|
Светодиоды SMD типоразмера PLCC 020 применяются в малогабаритной аппаратуре. |
Абсолютные максимальные характеристики:
Прямой постоянный ток IF: 30 мА
Прямой импульсный ток: 150 мА
Обратное напряжение: 9 В
Мощность рассеивания: 100 мВт
Рабочая температура: -40...+85°С
Температура хранения: -40...+105°С
|
Параметры измерены при IF=20 мА, Tокр=+25°C
BT99-2160 серия:
Угол излучения 2q1/2 = 120°
| 64179 |
BT99-2160SURC(S) |
красный |
AIGalnP |
прозрачный |
624 |
220 |
2,0 |
2,4 |
| 64180 |
BT99-2160UYOC(S) |
оранжевый |
AIGalnP |
прозрачный |
605 |
220 |
2,0 |
2,4 |
| 64181 |
BT99-2160UYC(S) |
желтый |
AIGalnP |
прозрачный |
589 |
220 |
2,0 |
2,4 |
| 64182 |
BT99-2160SYGC(S) |
зеленый |
AIGalnP |
прозрачный |
572 |
60 |
2,0 |
2,4 |
| 64183 |
BT99-2160UBGC(S) |
зеленый |
InGaN |
прозрачный |
525 |
650 |
3,2 |
3,6 |
| 64184 |
BT99-2160UBC(S) |
синий |
InGaN |
прозрачный |
468 |
220 |
3,2 |
3,6 |
| 64185 |
BT99-2160UPC(S) |
фиолетовый |
InGaN |
прозрачный |
405(lp)* |
8 |
3,2 |
3,6 |
| 64172 |
BT99-2160UWC(S) |
белый |
InGaN |
желтый диффузный |
X=0,28 Y=0,28 |
1500 |
3,2 |
3,6 |
| 64186 |
BT99-2160UWAC(S) |
теплый белый |
InGaN |
желтый диффузный |
X=0,42 Y=0,43 |
1400 |
3,2 |
3,6 |
| 64187 |
BT99-2160UFD(S) |
розовый |
InGaN |
розовый диффузный |
X=0,38 Y=0,18 |
220 |
3,2 |
3,6 |
* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

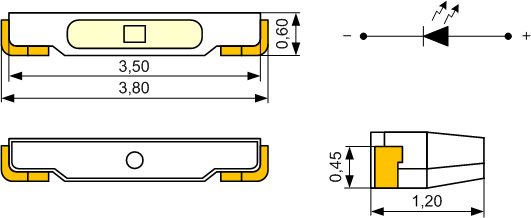

Размеры корпуса и монтажных площадок на плате, мм:
|
|
|
|
|
