| Разъемы и клеммники/ Панельки для микросхем |
SCS/SCL серии:
панельки с плоскими контактами для микросхем
(шаг 2,54мм) |
|
SCS:
SCL:
|
| DS1009 |
- |
20 |
B |
T1 |
W |
S |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
1) Серия:
DS1009
2) Количество контактов:
06, 08, 14, 16, 18, 20, 24, 28, 32, 40, 42
3) Тип выводов :
A: без изгиба
B: с изгибом
4) Покрытие контактов:
T1: лужение

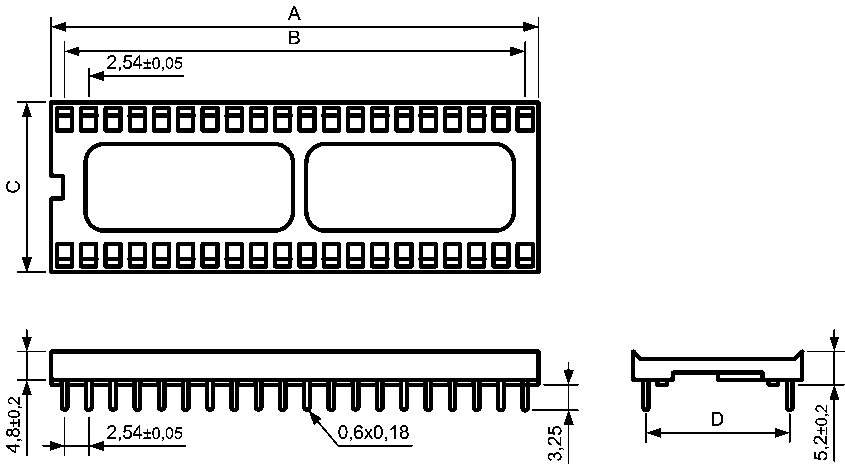

5) Ширина (размер D):
N: 7,62мм (06...28P)
W: 15,24мм (24...42P)
6) Центральная распорка:
S: имеется
X: отсутствует
|
Панельки с плоскими контактами для микросхем для выводного монтажа (шаг 2,54 мм) серии DS1009-XX (SCS/SCL) поставляются нами со склада в Москве и под заказ с фабрики. Условия поставки панелек с плоскими контактами для микросхем для выводного монтажа (шаг 2,54 мм) серии DS1009-XX (SCS/SCL) уточняйте у наших менеджеров.
|
Спецификация:
Допустимый ток:1 А
Допустимое напряжение:100 В (AC/DC)
Сопротивление изоляции:5000 МОм(мин)
Сопротивление контактов:10 мОм(макс)
Диэлектрическое напряжение: 1000 В переменного тока в течение 1 мин.
Рабочая температура: -55...+125°С
Материал:
Изолятор: высокотемпературный пластик UL94V 0
Контакты: фосфористая бронза
|
| 52284 |
2227-06-03 |
SCS-6 |
6 |
7,62 |
5,08 |
10,16 |
7,62 |
0,3" |
| 17796 |
2227-08-03 |
SCS-8 |
8 |
10,16 |
7,62 |
| 17803 |
2227-14-03 |
SCS-14 |
14 |
17,78 |
15,24 |
| 18034 |
2227-16-03 |
SCS-16 |
16 |
20,32 |
17,78 |
| 17804 |
2227-18-03 |
SCS-18 |
18 |
22,86 |
20,32 |
| 17802 |
2227-20-03 |
SCS-20 |
20 |
25,40 |
22,86 |
| 22948 |
2227-22-03 |
SCS-22 |
22 |
27,94 |
25,40 |
| 17642 |
2227-24-03 |
SCS-24 |
24 |
30,48 |
27,94 |
| 18033 |
2227-28-03 |
SCS-28 |
28 |
35,56 |
33,02 |
| 52285 |
2227-22-04 |
SCL-22 |
22 |
27,94 |
25,40 |
12,70 |
10,16 |
0,4" |
| 17641 |
2227-24-04 |
SCL-24 |
24 |
30,48 |
27,94 |
| 22949 |
2227-24-06 |
SCL-24 |
24 |
30,48 |
27,94 |
17,78 |
15,24 |
0,6" |
| 17644 |
2227-28-06 |
SCL-28 |
28 |
35,56 |
33,02 |
| 17643 |
2227-32-06 |
SCL-32 |
32 |
40,64 |
38,10 |
| 17798 |
2227-40-06 |
SCL-40 |
40 |
50,80 |
48,26 |
| 22951 |
2227-42-06 |
SCL-42 |
42 |
53,34 |
50,80 |
| 22952 |
2227-48-06 |
SCL-48 |
48 |
60,96 |
58,42 |
| 24155 |
2227-64-09 |
SCL-64 |
64 |
81,28 |
78,74 |
26,00 |
22,86 |
0,9" |
|
|
|
|
|
