| Разъемы и клеммники/ Панельки для микросхем |
DS1002-04 серия:

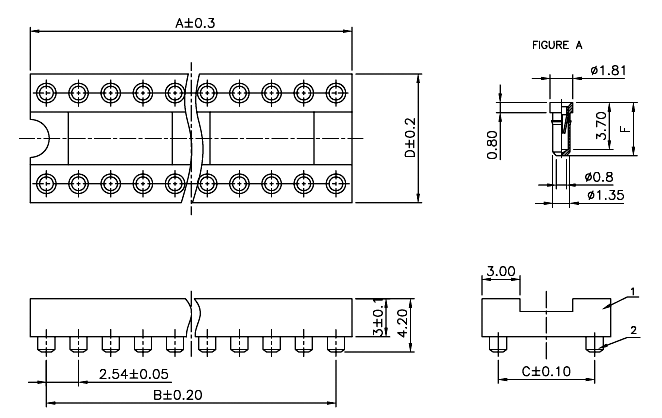

панельки цанговые для поверхностного (SMD) монтажа, шаг 2,54 мм |
|
| DS1002-04 |
20 |
N |
1 |
3 |
F |
| 1 |
2 |
3 |
4 |
5 |
6 |
|
|
1) Серия:
DS1002-04
2) Количество контактов:
06, 08, 14, 16, 18, 20, 24, 28, 32, 40
3) Ширина (размер C):
N: 7,62мм
W: 15,24мм
4) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
5) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Длина выводов F:
F: 4,20мм
|
|
Панельки для микросхем цанговые для поверхностного (SMD) монтажа DS1002-04 серии обеспечивают лучшее соединение с выводами микросхем по сравнению с лепестковыми панельками. Контакты для панелек цанговых DS1002-04 серии производятся на высокоточном токарном оборудовании. Панельки для микросхем цанговые для поверхностного (SMD) монтажа DS1002-04 серии поставляются нами со склада в Москве и под заказ с фабрики. Условия поставки панелек для микросхем цанговых для поверхностного (SMD) DS1002-04 серии уточняйте у наших менеджеров. |
Спецификация:
Допустимый ток:3 А
Сопротивление изоляции:100 МОм(мин)
Сопротивление контактов:10 мОм(макс)
Материал:
Изолятор: стеклонаполненный полиэстер марки PBT-GF30-FR (UL94V 0)
Контакты: бериллиевая бронза марки C17200
|
| 163462 |
DS1002-04-06N13F |
6 |
7.62 |
5.08 |
7.62 |
10.16 |
| 163463 |
DS1002-04-08N13F |
8 |
10.16 |
7.62 |
7.62 |
10.16 |
| 163464 |
DS1002-04-14N13F |
14 |
17.78 |
15.24 |
7.62 |
10.16 |
| 163465 |
DS1002-04-16N13F |
16 |
20.32 |
17.78 |
7.62 |
10.16 |
| 163466 |
DS1002-04-18N13F |
18 |
22.86 |
20.32 |
7.62 |
10.16 |
| 163467 |
DS1002-04-20N13F |
20 |
25.40 |
22.86 |
7.62 |
10.16 |
| 163468 |
DS1002-04-24N13F |
24 |
30.48 |
27.94 |
7.62 |
10.16 |
| 163470 |
DS1002-04-24W13F |
24 |
30.48 |
27.94 |
15.24 |
17.78 |
| 163469 |
DS1002-04-28N13F |
28 |
35.56 |
33.02 |
7.62 |
10.16 |
| 163471 |
DS1002-04-28W13F |
28 |
35.56 |
33.02 |
15.24 |
17.78 |
| 163472 |
DS1002-04-32W13F |
32 |
40.64 |
38.10 |
15.24 |
17.78 |
| 163473 |
DS1002-04-40W13F |
40 |
51.00 |
48.26 |
15.24 |
17.78 |
|
|
|
|
|
